智能维修电工实训考核装置
栏目分类：产品总目录 发布日期：2020-10-20 浏览次数：次
智能维修电工实训考核装置,电工技能新工科实验设备还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，咨询热线13122891392
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【智能维修电工实训考核装置,电工技能新工科实验设备】的实训室建设方案，对【智能维修电工实训考核装置,电工技能新工科实验设备】施行三包售后服务，如果您对我们的【智能维修电工实训考核装置,电工技能新工科实验设备】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

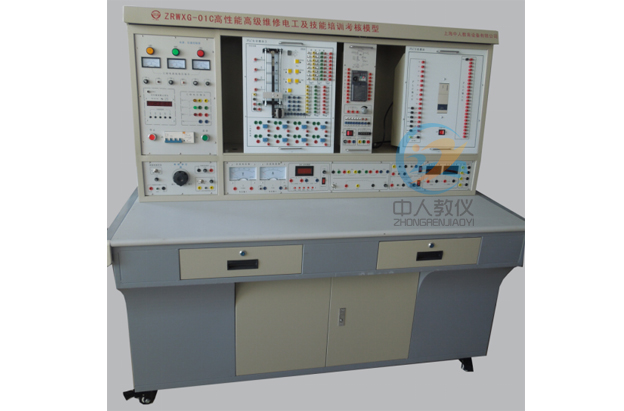

ZRWXG-01C高性能高级维修电工实训考核装置
一、概述
维修是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的， 本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》《控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。本设备也适合技工学�；缋嘧ㄒ怠兜缙璞肝蕖房纬痰氖迪�，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电�；て�，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
三、技术性能：
1. 外型：整体尺寸 1755mm×750mm×1790mm；2. 实训台架的材料：钢制结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)交流输出：
固定：三相五线 380V 接插式1组、220V接插式1组、220V插座式3组、
可调：0～220V连续可调；（具有过流�；けň卸系缭�，智能化误操作记录功能）
3)直流输出：
固定：励磁电源 110 V/0.5 A 1组、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。
可调：电枢电源 0～220V/1.5A 1组（有电压表监控输出）、0～24 V 可调2 A 1组（有电压/电流表实施监控输出状态）；
4. 接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；
5. 实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
6. 误操作记录装置：误操作报警、记录、切断相应电源功能。
7. 仪表/表头：
1） 内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化；
2） 实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；
8. 整流桥：1组。
9. 实训用变压器：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能）
四、 本设备可完成的典型实训项目举例
1. 直流电动机的机械特性实验；2. 直流电动机的正反转实验；
3. 直流电动机启动实验；
4. 直流电动机电枢串联电阻启动控制电路连接实训；
5. 直流电动机降压启动控制电路连接实训；
6. 直流电动机调速实验及电枢串联电阻调速控制电路连接实训；
7. 直流电动机改变电源电压调速制电路连接实训；
8. 直流电动机改变励磁电流调速制电路连接实训；
9. 三相交流异步电动机机械特性实验；
10. 直流电动机机械性能特性实验；
11. 交流异步电动机的点动、单向连续转动的控制电路连接；
12. 接触器联锁的三相交流异步电动机正、反转控制电路的连接；
13. 按钮联锁的三相交流异步电动机正、反转控制电路的连接；
14. 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
15. 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
16. 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
17. 定子绕组串联电阻启动控制电路的连接；
18. 三相交流异步电动机能耗制动控制电路的连接；
19. 三相交流异步电动机反接制动控制电路的连接；
20. 多台（3台及以下）电动机的顺序控制电路的连接
21. 电动机的往返行程控制电路的连接；
22. 双速电动机调速控制电路的连接；
23. 步进电机控制实训
24. 简单的继电器程序控制电路连接；
25. 普通车床控制电路的连接；
26. CA6140车床电气控制电路单元常见故障检查与排除；
27. X62W铣床电气控制电路单元常见故障的检查与排除；
28. 面板功能参数设置和操作实训；
29. 变频器对电机点动控制、启�？刂�；
30. 电机转速多段控制；
31. 工频、变频切换控制；
32. 基于模拟量控制的电机开环调速；
33. 基于面板操作的电机开环调速；
34. 变频器的�；ず捅ňδ苁笛担�
35. 基于PLC模拟量控制的变频器开环调速；
36. 基于PLC模拟量控制的变频器闭环调速；
37. 三相晶闸管全控桥式整流电路；
38. 三相晶闸管KC785集成触发电路；
39. 开关电动机控制实训；
40. 电流调节器电路；
41. 速度调节器电路；
42. 过电流保护电路；
43. 双闭环直流电机控制实训；
1.车床电气控制电路故障现象：
1) 全部电机均缺一相，所有控制回路失效；
2) 主轴电机缺一相；
3) 主轴电机缺一相；
4) M2、M3电机缺一相，控制回路失效；
5) 冷却泵电机缺一相；
6) 冷却泵电机缺一相；
7) 刀架快速移动电机缺一相；
8) 刀架快速移动电机缺一相；
9) 除照明灯外，其它控制均失效；
10) 控制回路失效；
11) 指示灯亮，其它控制均失效；
12) 主轴电机不能起动；
13) 除刀架快移动控制外其它控制失效；
14) 刀架快移电机不启动，刀架快移动失效；
15) 机床控制均失效；
16) 主轴电机启动，冷却泵控制失效，QS2不起作用。
2.铣床电气控制电路故障现象：
1) 主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电；
2) 主轴电机无论正反转均缺一相；
3) 进给电机反转缺一相；
4) 快速进给电磁铁不能动作；
5) 照明及控制变压器没电，照明灯不亮，控制回路失效；
6) 控制变压器没电，控制回路失效；
7) 照明灯不亮；
8) 控制回路失效；
9) 控制回路失效；
10) 主轴制动失效；
11) 主轴不能启动；
12) 主轴不能启动；
13) 工作台进给控制失效；
14) 工作台向下、向右、向前进给控制失效；
15) 工作台向后、向上、向左进给控制失效；
16) 两处快速进给全部失效。
五、 本设备的配置
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 维修电工实训台 | 台 | 1 | |
| 2 | 实训单元挂板 | 块 | 1 |
内置3只大功率磁盘电阻，与其他挂板配合使用； 该单元挂板与其他挂板配合，可完成电动机定子绕组串联电阻启动，直流电动机电枢串联电阻启动等实训。 |
| 3 | 电力拖动挂板 | 块 | 1 |
三相漏电保护断路器1只、3P熔断器1只、1P熔断器2只、时间继电器1只、指示灯3只、交流接触器3只、热继电器3只、按钮3只、急停开关1只、端子排21只等；（接触器、热继电器采用施耐德）。 此挂板能够独立完成电动机转动方向、降压启动、电气控制等基本控制电路和自锁、联锁、时间等控制与过载、零压、漏电、短路�；ぷ槌傻牡缍刂频缏妨邮笛�。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
| 4 | 电力拖动扩展挂板 | 块 | 1 |
行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等；（接触器、继电器采用施耐德）。 SW011挂板是SW010的扩展单元，与SW010配合使用能够完成电动机行程控制、断电延时控制、转换开关直接改变电机转向、电动葫芦电气电路控制等实训，也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。 |
| 5 | 液晶单答题器 | 块 | 1 |
与智能化实训考核挂板匹配，液晶人机界面，中文显示，显示信息量更多、更直观； 带1条2000mm排线，用于单工位实训设备考核 |
| 6 | CA6140型车床电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电�；ざ下菲�1只、按钮 3只 、主令开关 2只、指示灯 黄36V 1只 、绿36V 1只、 红36V 2只、红220V 1只、熔断器3P 2只、熔断器 1P 2只、交流接触器 127V 3只、变压器380V/127V 36V 1只、热继电器2只、号码异形管1套、安全插座 14只、把手1对、导轨 20 cm、智能考核板 1块； |
| 7 | 电动葫芦电路智能化实训考核挂板 | 块 | 1 |
包括三相漏电开关1只、按钮4只、行程开关3只、指示灯绿2只、红4只、熔断器3P 1只、1P 2只 、交流接触器4只、热继电器2只、号码异形管1套、安全插座红3只，黄3只，绿3只，蓝1只，黑 1只、把手1对、导轨20cm、接线端子8只、智能考核板1块 让学生掌握电动葫芦的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
| 8 | T68镗床电路智能化实训考核挂 | 块 | 1 |
包括三相漏电�；ざ下菲骺�1只、按钮5只、主令开关5只、指示灯 黄1只、绿3只、红 380V 1只 、红220V1只、红36V 4只、熔断器3P 2只、1P 3只、交流接触器7只、变压器1只、热继电器1只、时间继电器1只 带柄开关2只、安全插座14只 、把手1对、导轨20cm、接线端子14只 、智能考核板1块 让学生掌握T68镗床电路的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核。 |
| 9 | X62W型铣床电路智能化实训考核挂板 | 块 | 1 | 包括三相漏电�；ざ下菲� 1只、按钮开关8只、主令开关A6140型车床的电气工作原理以及其排故的技能。4只、指示灯黄1只、绿2只、红3只、红2只、熔断器3P 2只、1P 2只、交流接触器6只、变压器380V/127V 1只、380V/36V 1 只、热继电器3只、能开关2只、杆式电阻2只、号码管1套、安全插座黄4只，绿4只，红4只，蓝3只，黑1只、把手1对、导轨15cm、接线端子10只、智能考核板1块； |
| 10 | 实训电机 | 台 | 1 |
三相异步电动机 （380V，单速带测速发电机）三相异步电动机 PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380、IN(A):0.33 、 连接组别：△/Y 测速发电机 PN(W):1.0、nN1(r/min):1400 、 U1(V):DC 10 |
| 台 | 1 |
三相异步电动机 带离心开关 PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y |
||
| 台 | 1 |
他励直流电动机 PN(W):120、nN(r/min):1000 、U1N(V):DC 110、U2N(V):DC 110、IN(A):1.25 |
||
| 台 | 1 |
三相双速异步电动机 P N(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y |
||
| 台 | 1 |
滑差电机（380， Y型接法） 三相同步电动机 nN(r/min):1400、UN(V):三相AC 380、IN(A):0.5 连接组别：Y 励磁绕组 UN(V):DC 50 、IN(A):1 |
||
| 11 | 三菱主机挂板 | 块 | 1 | 包括三菱主机FX2N–48MR 主机1个、模拟量�？� FXON-3A 1个、安全插座、隔离板、把手 1对、铁制挂板 1套； |
| 12 | PLC实训挂板 | 块 | 1 |
由PCB板制作面板，包括10种独立项目，由PCB板制作、把手 1对、铁制挂板 1套； 与主机挂板配合完成配合完成全自动洗衣机实训、自动送料装置、铁塔之光、装配流水线、交通灯自动/手动控制、电机控制、多种液体自动混合、步进电机、水塔水位自动控制、LED数码管显示实训。（小插座） |
| 13 | 三菱变频器挂板 | 块 | 1 |
包括采用三菱变频器FR-D720S-0.4 kW 1个、安全插座、把手 1对、铁制挂板 1套； 并将变频器上的所有接点接到控制面板上的安全插拔头上，通过变频器面板上的开关可独立使用；也可以将变频器与PLC配套使用；（大插座 ） |
| 14 | 电力电子挂板 | 块 | 1 |
面板采用PCB原板，采用工业现场实际电路； 内置三相隔离变压器、三相同步变压器等电源，能够独立完成三相晶闸管半控桥式整流电路、三相晶闸管全控桥式整流电路、三相晶闸管KC785集成出发电路等实训内容； |
| 15 | 电力电子挂板 | 块 | 1 |
面板采用PCB原板，采用工业现场实际电路； 内置内置电流调节电路、速度调节电路、过流�；さ缏�、PWM控制的开关型稳压电源电路；与DL002-01配合能够完成双闭环直流调速系统； |
| 16 | 实训用线 | 套 | 1 | 包括电工、电子、转接线 |
| 17 | 通讯电缆 | 套 | 1 | 包括三菱通讯电缆、挂板通讯电缆、RS232C/RS422通讯电缆等 |
| 18 | 软件 | 套 | 1 | 三菱GX DEVELOPER8.34L-C（光盘） 编程软件、仿真软件、智能化考核软件 |
| 19 | 常用工具 | 套 | 1 | |
| 20 | 实验说明书 | 套 | 1 | 指导学生实训 |
