现代制冷与空调实训装置
栏目分类：产品总目录 发布日期：2020-06-14 浏览次数：次
现代制冷与空调实训装置,制冷空调实验台包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【现代制冷与空调实训装置,制冷空调实验台】的实训室建设方案，对【现代制冷与空调实训装置,制冷空调实验台】施行三包售后服务，如果您对我们的【现代制冷与空调实训装置,制冷空调实验台】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

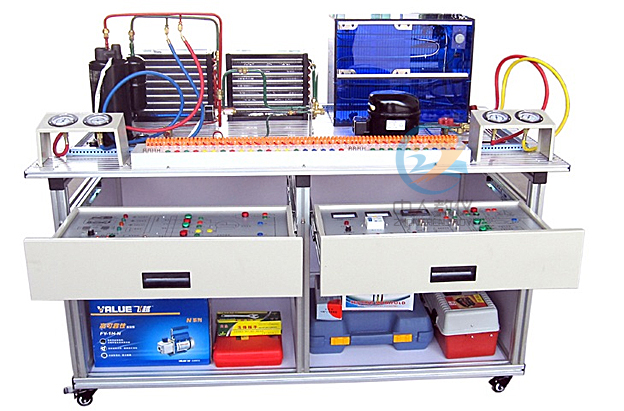

ZRJYD-02H制冷与空调系统实训考核装置
一、技术性能:
1.输入电源：单相三线 220V±10% 50Hz2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤1.5kVA
4.安全�；ぃ壕哂新┑缪�、漏电流�；ぃ踩瞎冶曜�
二、系统结构与组成
1.制冷技术实训考核装置采用�？榛杓�，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。2.导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3.空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4.电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、温控器、干燥过滤器等。
5.电气控制系统：采用�？榛杓疲说缭醇耙潜砟？�、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制�？椤�
6.电源及仪表�？椋�
单相三线制220V交流电源供电。交流电压表1只，测量范围：０～250V；交流电流表1只，测量范围０～5A，用于测量系统启动电流及监测系统正常工作电流。
7.制冷系统压力检测单元：
提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8.电流型漏电保护装置1套
漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载�；�。
三、系统基本配置
1.铝型材实训平台:长×宽×高为1500mm×800mm×800mm铝型材实训平台2.空调系统�？�:每套含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件3.冰箱系统�？�:每套含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件
4.电源及仪表�？�:AC220V电源供电，交流电压表0～130V、交流电流表0～5A
5.冰箱电子温控电气控制�？�:提供东芝GR-204E电子温度控制�？�，可控制直冷式双门电冰箱
6.冰箱智能温控电气控制模块:单片机控制、液晶显示、双温控；具有速冻功能、智能控温
7.空调电气控制�？�:提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能
8.变频空调原理实训仿真软件：
1）分体空调制冷状态系统流程演示。
2）分体空调制热状态系统流程演示。
3）四通换向阀结构及工作原理演示。
4）压缩机结构及工作原理。
5）演空调控制电路工作原理演示。
6）涡旋式压缩机工作原理演示。
7）制冷系统结构组成及说明动态演示
四、配置清单：
| 序号 | 名称 | 主要部件、器件及规格 | 数量 |
| 1 | 实训平台 |
铝型材实训平台 长×宽×高为1500mm×800mm×1400mm |
1台 |
| 2 | 空调系统�？� | 包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等 | 1套 |
| 3 | 冰箱系统�？� | 包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等 | 1套 |
| 4 | 电源及仪表�？� | AC220V电源，交流电压表0～250V、交流电流表0～5A | 1套 |
| 5 | 冰箱电子温控电气控制�？� | 电子温度控制模块，可控制直冷式双门电冰箱 | 1套 |
| 6 | 冰箱智能温控电气控制模块 | 单片机控制、液晶显示、双温控；具有速冻功能、智能控温 | 1套 |
| 7 | 空调电气控制�？� | 空调通用控制�？�，具有制冷、制热、通风、除湿控制功能 | 1套 |
| 8 | 便携式焊炬 | 2升手提式焊炬 | 1套 |
| 9 | 旋片式真空泵 | TW-1A | 1台 |
| 10 | 胀管扩孔器 | CT－2000 | 1把 |
| 11 | 割刀 | CT-274 | 1把 |
| 12 | 双表阀 | CT-536GF/S | 1套 |
| 13 | 加液管 | CT-336（螺纹顶针） | 1套 |
| 14 | 转接头 | 外英内公 | 3个 |
| 15 | 弯管器 | CT-368-90°适用于1/4″、5/16″、3/8″的铜管 | 1套 |
| 16 | 工具 | 活动扳手（2把）、内六角扳手、3M卷尺 | 1套 |
| 17 | 导线 | 高可靠护套结构手枪插连接线 | 1套 |
| 18 | 导线架 | 移动式 | 1台 |
| 19 | 使用手册 | 1本 |
