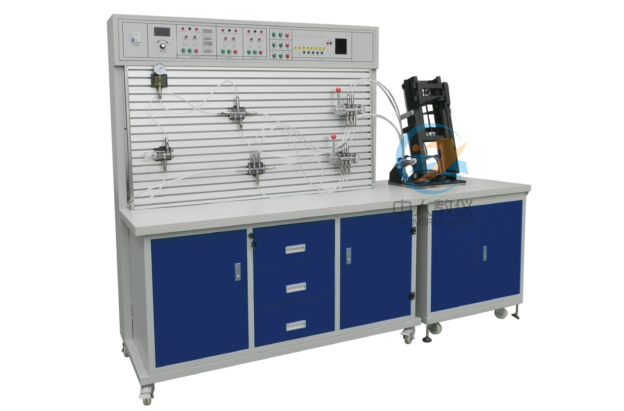

ZRYY-CC透明叉车控制实训装置
一、概述
液压叉车是一种高起升装卸和短距离运输两用车，由于不产生火花和电磁场。特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。该产品具有升降平衡、转动灵活、操作方便等特点。操作方便等特点。叉车是工业搬运车辆，是指对成件托盘货物进行装卸、堆垛和短距离运输作业的各种轮式搬运车辆。
二、设备构成
1、液压实验台（叉车液压实训台）主要由实训桌、控制屏、液压元件和电器控制器件、控制器（PLC）等组件组成。
2、液压实训装置是将液压叉车的结构原理能够搬到课堂上学习的一种现代化教学产品，叉车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3、柜体装有四个万向轮，方便设备的搬运与拆卸。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、技术参数
- 1、电源：AC220V 50HZ
- 2、直流电源输入AC220V 输出DC24V/3A
- 3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
- 4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pma＝.5Mpa)
- 5、电磁换向阀：AC24V 吸力3Mpa
- 6、实训桌外型尺寸：1500mm×650mm×1750mm
- 7、叉车实训台外形尺寸：750mm×650mm×1350mm
四、实训内容
1、了解液压叉车的基本结构
2、了解液压叉车的传动系统
3、学习液压叉车的液压系统
4、学习液压叉车的手动控制原理
5、学习液压叉车的自动控制原理
实验内容:
1、真实演示液压叉车的动作上升
2、真实演示液压叉车的动作下降
3、真实演示液压叉车的动作前倾
4、真实演示液压叉车的动作后倾
5、 液压传动的基本回路实验
1）用换向阀的换向回路
2）用“O”型机能换向阀的闭锁回路
3）用液控单向阀的闭锁回路
4）压力调定回路
5）二级压力回路
6）用减压阀的减压回路
7）用增压缸的增压回路
8）用换向阀的卸载回路
9）进油节流调速回路
10）回油节流调速回路
11）调速齿轮泵调速回路
12）调速齿轮泵和调速阀的复合调速回路
13）流量阀短接的速度换接回路
14）二次进给回路
15）用顺序阀的顺序动作回路
16）用压力继电器的顺序动作回路
17）用电器行程开关的顺序动作回路
18）用行程阀的顺序动作回路
五、配置表
| 序号 | 名 称 | 型 号 | 数量 | 备注 |
| 1 | 液压叉车控制实训装置,装载机教学设备,叉车实验台实训桌 | ZRYY-CC | 1张 | |
| 2 | 液压叉车控制实训装置,装载机教学设备,叉车实验台控制屏 | ZRYY-CC | 1台 | |
| 3 | 叉车实训台 | 1台 | ||
| 4 | PLC主机�？� | 三菱FX1S-20MR | 1块 | |
| 5 | 电源模块 | 1块 | ||
| 6 | 继电器控制�？� | 1块 | ||
| 7 | PLC控制按钮�？� | 1块 | ||
| 8 | 倾斜油缸 | 透明元件 | 2只 | |
| 9 | 起升油缸 | 透明元件 | 1只 | |
| 10 | 货叉 | 工程塑料加工件 | 2只 | |
| 11 | 叉架 | 工程塑料加工件 | 1个 | |
| 12 | 内门架 | 工程塑料加工件 | 1个 | |
| 13 | 起重链条 | 2条 | ||
| 14 | 导向滑轮 | 1套 | ||
| 15 | 二位二通电磁换向阀 | 透明元件 | 1只 | |
| 16 | 三位四通电磁换向阀（O型） | 透明元件 | 2只 | |
| 17 | 先导式溢流阀 | 透明元件 | 1只 | |
| 18 | 三通接头 | 透明元件 | 5只 | |
| 19 | 四通接头 | 透明元件 | 2只 | |
| 20 | 压力表 | 透明元件 | 2只 | |
| 21 | 透明液压皮管 | 10米 | ||
| 22 | 电磁阀通用连接线 | 2条 | ||
| 23 | 机泵组 | 泵站系统 | 1套 | |
| 24 | L-HL46号液压油 | 5kg | ||
| 25 | 编程电缆 | 三菱 | 1条 | |
| 26 | 快速油接头 | 2只 | ||
| 27 | 叉车液压实训说明书 | 1册 | ||
| 28 | 光盘（PLC编程软件、程序软件） | 1盘 | ||
| 29 | 工具 | 1套 |
