单片机实训装置
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【单片机实训装置,单片机综合教学设备】的实训室建设方案，对【单片机实训装置,单片机综合教学设备】施行三包售后服务，如果您对我们的【单片机实训装置,单片机综合教学设备】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

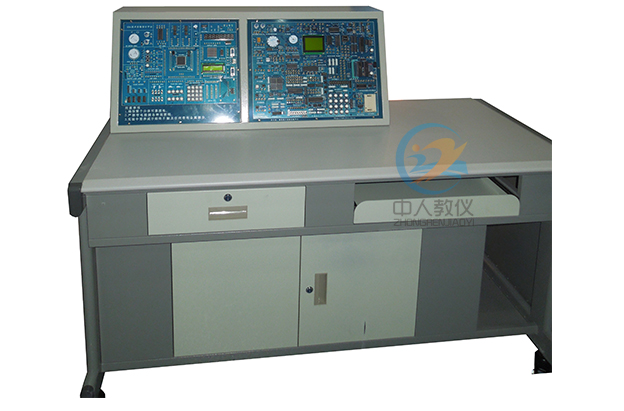

ZRDPJ-03单片机实训装置
单片机综合教学设备能实现的实验实训项目
1、单片机I/O口应用实验_ P3.3口输入 P1口输出
2、单片机I/O口应用实验_工业顺序控制
3、并行I/O接口8255应用
4、简单I/O口扩展
5、A/D 转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、8031单片机串行口应用实验_双机通信
14、8031串行口应用实验_与PC机通信
15、串行接口16C550应用实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验
20、16X16 LED点阵显示实验
21、128 X 64 LCD液晶显示接口实验
22、数字温度传感器18B20实验
23、看门狗电路MAX708
24、I2C总线应用实验
（1）串行E2PROM的读写实验
（2）I2C智能卡读写实验
（3）串行键盘显示接口ZLG7290应用实验
（4）PCF8563串行实时时钟应用实验
25、定时计数器8253A应用实验
26、网络接口应用实验
27、CAN总线通信应用实验
28、ISD1730语音录放实验
29、红外接口通信实验
30、大容量NOR Flash与单片机的接口设计
31、TFT彩色液晶屏及触摸屏的应用
32、Small RTOS(51) 1.12.1v 使用
33、直流电机、步进电机闭环控制实验
34、液晶显示虚拟示波器实验
35、工业组态软件编程实验
36、MCGS工业组态软件在单片机控制中的应用实验
1）步进电机控制实验_总线控制
2）直流电机控制实验_总线控制
3）工业顺序控制实验_位控制
4）数据采集实验_总线控制
5）数据采集实验_总线控制
6）数字电压表实验
7）液体混合控制实验
8）交通灯控制实验
37、工业组态软件和微控制器的接口编程实验
......无限扩展
技术指标
1.安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸茫踩瞎冶曜�。2.输入电源：单相三线220V±10% 50Hz
3.工作环境：温度-10℃～+40℃ 相对湿度<85%（25℃）海拔<4000m
4.绝缘电阻：>3MΩ
5.装置容量：<0.5kVA
6.外形参考尺寸:1287mm×723mm×1279mm
实验装置组成
单片机实训装置由实验桌、电源仪表组件、实验电路组件联体和配套软件组成，实验电路和电脑需左右结构布局，实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；1.实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板：设有一个达抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
2.电源仪表组件
2.1内置直流正负5V电压源(+5V主电源带过压、欠压、过流和电路�；すδ懿⒖勺远馗�)、直流正负12V
电压源，1.25-15V可调直流电压源，4-20mA可调直流电流源。
2.2内置0-20V直流电压表，0-20mA直流电流表。
3.教师配置
支持所有Keil uVision 软件版本进行对接，且在keil uVision软件中新增一个单片机监视器，用于监视单片机的输入输出情况；并支持在仿真软件没启动时，也能进行实时监控。支持keil uVision软件开启“根据实际时间控制速度”功能以及晶振频率功能，按照实际情况进行模拟仿真，并且可实现实时反馈程序状态。仿真光电开关进行检测物体，并实时反馈信号给单片机。
支持虚拟串口通信调试，并且在软件内附带串口调试助手。串口调试助手支持修改串口号（COM1~10）、修改9种波特率（1200、2400、4800、9600、14400、19200以及38400）、修改3种效验位(NONE、ODD以及EVEN)、修改2个数据位（7位、8位）、修改3个停止位（1位、1.5位和2位）。
附带4*4三维矩阵键盘，并模拟显示中矩阵键盘排线的使用。有4个共阳极七段数码管，支持显示任意数以及26个字母。支持温度模拟，支持手动控制温度大小，并支持显示每个温度的度数对应的电压值。TLC5615芯片用于做串口A/D转换相关实验时使用，该芯片还配有一台西门子变频器以及一部三相电机配合实验使用。ADC0832芯片是一款8位分辨率、双通道A/D转换芯片，在软件当中用于配合温度控制和电压控制的实验时使用。配有一块LCD12864液晶显示屏（不带字符），显示屏支持更改RS、R/W、E、DB0、DB1、DB2、DB3、DB4、DB5、DB6、DB7、CS1、DS2对应的P口。提供软件著作权复印件并进行现场演示。
教师教学设计系统：系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能�？梢酝ü教ㄅ涮譪ontrol将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。提供软件著作权复印件并进行现场演示。
4.实验电路组件 （要求组件里的全部硬件集成在一个主板上，方便维护）
4.1.基础接口电路
1）多路定时计数器8253A。
2）并行输入/输出接口8255。
3）可编程键盘显示接口8279
4）可编程串行通信接口16C550
5）单片机系统简单I/O口扩展电路74LS273/74LS244。
6）看门狗电路MAX813
4.2. 人机接口电路
1）8位LED发光管输出显示
2）8位开关量输出�？椤�
3）8个独立的LED数码管。
4）4×4矩阵键盘电路。
5）16×16点阵LED�？椋�4个8*8点阵和驱动电路组成。
6）12864 LCD图形、中文、字符显示模块。
7）设计有3英寸TFT 液晶显示器，带触模屏。
8）两路带消抖±单脉冲产生电路。
9）1HZ-1MHZ分8路输出固定脉冲发生。
4.3. 外设执行部件
1）5V继电器控制、音乐发生器电路。
2）步进电机20BY及直流电机驱动与控制。
3）扬声器驱动电路。
4）蜂鸣器驱动电路。
5）光电测速�？榈缏�。
4.4. 通信接口电路
1） USB1.1(CH375)通信�？� ,支持HOST /SLAVE模式。
2） IRM5000红外无线通信�？�
3） CAN-Bus通信�？椋蒘JA1000和TJA1050T专用芯片组成。
4） TCP/IP通信模块，含太网芯片RT8019和32K静态存储器。
5） RS232/RS485接口应用和电平转换电路。
6） I2C串行实时日历/时钟PCF8563。
7） I2C串行键盘显示控制器Zlg7290。
4.5. 存储器电路
1）32K静态RAM 62256
2）串行存储器93C64读写电路
3）I2C串行存储器24C02应用电路。
4）IC卡读写（24C01)�？榈缏�。
5）SST512K FALSH存储器电路。
6）SD卡读写电路。
4.6. 数据转换
1）单路8位数字模拟转换接口DAC0832。
2）8路8位模拟/数字转换接口ADC0809。
3）串行8位A/D 转换电路TLC549及其相关电路
4）串行10位D/A 转换电路TLC5615及其相关电路
5）ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。
6）数字温度DS18B20，用于环境温度检测。
4.7. 虚拟示波器
*1）真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。
*2）带有实时X-Y示波器：自动同步显示功能。
3）存储功能：存储/栽入/分析历史波型。
4）输入模拟电压信号幅值由软件调整，勿需硬件开关切换。
*5）带有幅频/相频特性专用虚拟示波器�？梢员４娌ㄐ臀募�，图片文件，方便插入在教学课件中。
4.8. 单片机仿真器
配备USB接口的KEIL C51单片机仿真器，完全仿真P0-P3口，不占有片内任何资源。同时自带在线下载式单片机AT89C52，RS232或JTAG下载接口。
4.9.总线扩展接口
主板上留有外部总线扩展接口，可以扩展各种新型接口电路。
5.配套软件
1）WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
2）在线下载软件：STC_ISP_V479
3）MGCS工业组态软件
4）近50个单片机应用设计例程
5）MGCS工业组态软件与单片机接口例程
6）配备本机使用视频教程
实验装置详细配置
| 序号 | 名称 | 说明 | 数量 |
| 1 | 实验装置台体 | 包含上部框架、下部台体和台面 | 1套 |
| 2 | 电源仪表组件 | 含实验装置组成指标里第二点的全部硬件 | 1套 |
| 3 | 实验电路组件 | 含实验装置组成指标里第三点的全部硬件 | 1套 |
| 4 | 2号实验用导线 | 25根 | |
| 5 | 9芯-9芯串口通信线 | 1根 | |
| 6 | USB通信线 | 2根 | |
| 7 | 8芯-8芯排线 | 40CM 3根和30CM 5根 | 6根 |
| 8 | 4芯-4芯排线 | 30CM | 3根 |
| 9 | 2芯-2芯排线 | 100CM | 2根 |
| 10 | 220V交流电源线 | 1.5M | 1根 |
| 9 | 实验指导书 | 1套 | |
| 10 | 软件光盘 | KEIL C 软件、组态软件和视频教程软件各一张 | 3张 |
| 11 | STM32 ARM核心系统 | 一套 |
装置的基本要求
1.单片机开发实验系统实验台可完成定时器、1/0输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信等实训，内容包括51系列单片机基础应用能力实训、综合应用能力实训。2.系统自带单片机仿真器，使用功能强大的Keil uVision4集成调试软件，有编辑、编译、下载、单步、跟踪、断点运行等多种功能，可使用汇编和C语言进行编程。
3.CPU采用开方式结构，其I/O引脚全部有单个插孔和8芯排针引出，连接灵活方便，实验电路采用�？榛绞�，既相互独立，又可以通过导线连接实现综合应用。
4.实训装置具有丰富的接口电路；开关输入，矩阵键盘、LED显示、数码管显示、LED点阵显示、液晶显示、串并A/D转换和D/A转换、RS232通信、RS485通信、电机控制、温度采集等。
5.提供单片机ISP下载器，可以实现AT89C52单片机的在线下载。
6.提供包括51单片机的c语言和汇编语言两种版本的几十个实验例程。
7.能够将MCGS工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景，提供近十种MCGS工业组态软件在单片机控制中的应用例程。
8.配有真正的高速双通道存储型虚拟示波器，方便实验信号的测量。
