制冷压缩机性能实验台,智能型制冷压缩机性能测试实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下制冷压缩机性能实验台,智能型制冷压缩机性能测试实训装置。这样能对用户选型有非常大的帮助。
“制冷压缩机性能实验台”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

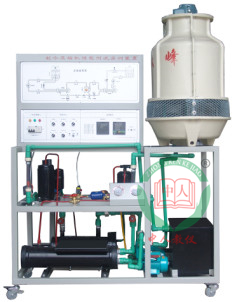

参考图片
一、制冷压缩机性能实验台特点
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
3.设有电压型漏电�；�、电流型漏电保护、过流保护、过载�；�、接地�；�，可对人身及设备进行有效�；�
二、制冷压缩机性能实验台技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：1.3kW
6.重 量：100kg
7.外形尺寸：120cm×60cm×142cm
三、基本配置及功能
1.控制屏
采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2.交流控制单元
单相三线220V交流电源供电，经漏电流�；て骺刂谱艿缭矗鞯缌�30mA
3.制冷系统
1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
4.循环水系统
（1）水泵2只
主要技术参数为：
额定功率：95W
额定扬程：6m
额定流量：1.08立方米/小时
（2）水箱2只
采用不锈钢材料制成，分别为冷凝器循环水箱和蒸发器循环水箱
（3）加热器1只（功率1000W）
输出功率可通过电位器进行调节，用于加热蒸发器循环水
5.测量仪表
（1）功率表2只（精度0.5级）
分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据
（2）数显温度表1只（精度0.5级）
采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
（3）真空压力表2只（精度2.5级）
量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力
（4）流量计2只（精度0.5级）
采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量
6.控制仪表
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
四、实训项目
1.熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2.了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3.利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4.利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5.主、辅测制冷量相对误差的计算与分析
6.制冷机组能效比的计算与分析
五，配置表
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
压缩机 |
1P/220V |
个 |
1 |
|
2 |
启动器 |
45UF |
个 |
1 |
|
3 |
高压表 |
3.5MP |
个 |
1 |
|
4 |
低压表 |
1.5MP |
个 |
1 |
|
5 |
视液器 |
3/8 |
个 |
1 |
|
6 |
储液器 |
1.5P/3/8 |
个 |
1 |
|
7 |
过滤器 |
3/8 |
个 |
1 |
|
8 |
手阀 |
3/8 |
个 |
2 |
|
9 |
压力控制器 |
|
套 |
1 |
|
10 |
膨胀阀 |
2MM |
个 |
1 |
|
11 |
加液阀 |
自动式 |
个 |
1 |
|
12 |
蒸发器 |
1P干式，不锈钢 |
套 |
1 |
|
13 |
冷凝器 |
1P干式，不锈钢 |
套 |
1 |
|
14 |
过冷器 |
冷凝器自带 |
套 |
1 |
|
15 |
水箱 |
不锈钢400*300*350MM |
个 |
1 |
|
16 |
架子 |
1700*700*100MM |
套 |
1 |
|
17 |
有机玻璃 |
400*300*350MM |
块 |
1 |
|
18 |
水泵 |
不锈钢1.5T/H |
个 |
2 |
|
19 |
流量计 |
浮子1.5T/H |
个 |
2 |
|
20 |
冷却塔 |
玻璃钢1.5T/H |
个 |
1 |
|
21 |
冷却风机 |
1850风量220V |
个 |
1 |
|
22 |
多功能表 |
可测量负载的有功功率、无功功率、功率因数、电压、电流、频率 |
个 |
2 |
|
23 |
互感器 |
与多功能表配套 |
个 |
2 |
|
24 |
大功能调节器 |
220V/2000W |
个 |
1 |
|
25 |
干烧加热管 |
不锈钢1500W220V 长300MM |
根 |
1 |
|
26 |
温度表 |
HW6009I |
个 |
1 |
|
27 |
传感器 |
3000MM*4MM |
根 |
11 |
|
28 |
传感器盲管 |
6MM*50NN |
个 |
4 |
|
29 |
手阀 |
DN15 |
只 |
2 |
|
30 |
水龙头 |
DN15 |
只 |
1 |
