技术标题：[建筑水暖工安装技能实训装置,水暖工安装技能实训平台]
建筑水暖工安装技能实训装置,水暖工安装技能实训平台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下建筑水暖工安装技能实训装置,水暖工安装技能实训平台。这样能对用户选型有非常大的帮助。
建筑水暖工安装技能实训装置,水暖工安装技能实训平台
一、建筑水暖工安装技能实训装置,水暖工安装技能实训平台特点
1、本实训装置主要由配电电路系统、室内给排水系统、热水供暖、燃气供气系统等四大系统组成。
2、本实训装置通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
本实训装置根据建筑物行业中住宅和工业场所给排水工程、室内供暖系统的特点采用工程对象系统设计实训模型，适合建筑类、装潢装饰类、电气技术类职业院校、技工学校和职业培训机构等相关专业教学设备。
3、实训室安全�；は低惩晟�，实时监测设备运行状态，具有漏电、过流、过压、欠压等�；�。
4、装置可以实现视频化、网络化实训系统，可以实时监控实训现场情况360度无死角体现竞赛的过程。从而便于远程管理。
二、技术性能
1、输入电源：单相三线AC220V±10% 50Hz
2、设备尺寸：长×宽×高 3200mm×1200mm×2100mm
3、系统容量：＜5kVA
4、安全�；ぃ荷栌械缌餍吐┑绫；�、接地�；ぃ踩舷喙毓冶曜�
5、控制电源：智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定6大�；�6、功能；电源具有一键锁定功能，处理故障时，防止漏电�；て骱险ⅲ斐纱サ缥Ｏ�；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
短路保护：�；ど璞傅缌鞔蟮�3倍时同，0.3秒内瞬间跳闸
漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。
过载�；ぃ悍乐股璞缸呕鸨；�，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
过压�；ぃ河行Х乐股璞杆鸹�，当电压达到时270V时，系统0.5秒内瞬间跳闸。
欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
故障查询：一键故障可查询历史故障源
故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
手自动功能：手动、自动自由切换
三、系统特点组成。
1、采用工业4040直角铝材和网孔板组合模拟真实房间结构，安装器件方便。主要由建筑模型、电源箱、插座、照明灯、热源锅炉、散热器、阀门、供热管道、电路施工敷线材料、生活给水系统材料、生活排水系统材料、水暖系统材料及仪表等组成。

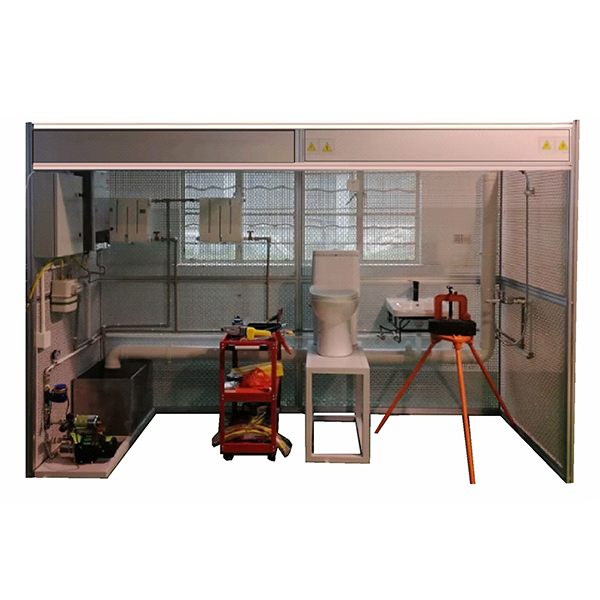

实训模型
2、系统主要由：生活给水系统、热水给水系统、排水系统、热水供暖系统、燃气管路实训系统、电气控制系统、工具配置等7大�？椴糠肿槌��；景耸夷谌克�、电、气系统。
（一）生活给水系统
主要有供水水箱、给水泵、给水管道、压力表、脉冲水表、水龙头、洗脸盆、智能坐便器、地漏和淋浴头等组成。管路采用不锈钢管进行设计，可进行不锈钢管和镀锌管的切割、安装和通水试验操作，通过脉冲式水表可以完成用水量的计量。给水水泵采用全自动自吸泵，自带压力开关、自动启�？刂疲Ｖし糯蚩�，水泵自动打开，阀门全关，水泵自动关闭。
供水水箱：采用不锈钢材质，尺寸为400×320×300mm（长×宽×高），带有过滤网。
全自动给水泵：功率0.35KW，单相AC220V供电。
水泵，水箱和脉冲水表采用一体化底板设计。
（二）、热水给水系统
主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
电加热锅炉：40L，具有防超温、防干烧、防超压、防漏电、防腐蚀等�；すδ�。
（三）排水系统
主要有排水管道组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作。
（四）热水供暖系统
主要有电加热锅炉、散热片等组成，可以进行系统管道的安装，系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等，可以自由组装练习。
（五）燃气管路实训系统
本装置能进行家用燃气管路的的安装、连接、操作与使用的实训，能进行各种线路的设计和连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。
（六）电气控制系统
主要有配电箱、锅炉电源、水泵电源、照明电源、PVC管等组成，可以进行电路施工敷线练习。
（七） 视频教学平台
1、采用嵌入式技术和云计算平台，支持实时数据传输、远程访问及存储管理支持网络视频传输调试，可通过垂直/水平布线系统进行扩展实训基础安装与调试：摄像头安装、镜头调试、解码器接线、通道设置及定时录像操作
2、系统集成应用：网络安防设备选型、综合布线设计、设备互联互通及物联网技术应用
故障排查与维护：系统运行状态检测、报警点接入控制、设备维护及应急处理
3、视频监控实训装置通过�？榛杓啤⒍嘞低沉爸悄芑际�，覆盖从设备安装到复杂系统运维的全流程教学需求，为培养网络安防技术人才提供高效实践平台。
四、实训项目
1、电气系统安装规划
2、室内电气的接线安装
3、热水供暖管材、管件及附件的连接
4、热水供暖管道的试压、清洗及试运行
5、给排水系统图和控制电气原理图绘制
6、、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
7、配件和器件的安装
8、管道试压与通水试验
9、电气设备安装、接线与调试
10、淋浴房的航管道安装
11、坐便器安装
12、燃气、天燃气的安装
13、室内供暖系统方法、安装
14、家用燃气管路的安装与实训
15、家用燃气管路的漏气故障排查
16、燃气表的安装实训
17、燃气表的读表与计费实训
一、管道安装技能
材料选择与加工
根据系统需求选择合适的管材（如PPR、镀锌钢管、PVC等），并掌握切割、弯管、倒角等加工技术。
关键点：管材切割需平整无毛刺，弯管半径需符合规范（如PPR管热熔弯曲半径≥5倍管径），避免因加工不当导致泄漏或堵塞。
管道连接技术
掌握螺纹连接、热熔连接、焊接等多种连接方式，确保接口密封性。
示例：PPR管热熔连接需控制温度（260℃±10℃）与时间（管径20mm约5秒），避免虚焊或过熔。
布局与坡度控制
遵循“小管让大管、有压让无压”原则，合理规划管道走向。
规范要求：热水采暖管道坡度≥0.3%（汽水逆向时≥0.5%），排水管道坡度需符合设计标准（如DN50管坡度≥2.5%），确保排水顺畅。
二、设备安装技能
散热器安装
确定安装位置（如窗下以增强对流），固定支架并连接供回水支管。
技术要点：支管坡度1%（长度≤500mm时）或0.6%~1%（长度＞500mm），确保无存气现象。
阀门与仪表安装
截止阀、闸阀、止回阀等需按流向正确安装，压力表、温度计等仪表需校准后固定。
安全要求：蒸汽管道阀门需垂直安装，避免介质长期存留导致阀杆锈蚀。
地暖系统铺设
依次铺设保温层、反射膜、地暖管，并连接分集水器。
施工标准：地暖管间距150~300mm（依热负荷调整），弯曲半径≥6倍管径，避免“死折”影响水流。
三、系统调试与验收
压力测试
使用打压泵对系统加压至1.5倍工作压力（如0.6MPa系统加压至0.9MPa），稳压30分钟无泄漏为合格。
注意事项：冬季测试需采取防冻措施，避免管材冻裂。
冲洗与调试
用清水冲洗管道至出水清澈，调试温控阀、循环泵等设备，确保系统运行参数（如水温、流量）符合设计要求。
验收标准
检查管道固定牢固性、设备运行稳定性及保温层完整性，填写验收记录并归档。
四、安全与规范意识
安全操作
遵守高空作业、用电安全等规范，如使用绝缘工具、佩戴防护装备。
质量管控
严格按《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）施工，确保隐蔽工程（如地沟管道）验收合格后再隐蔽。
环保要求
废料分类处理，减少施工噪音与粉尘污染。
五、技能提升建议
实践训练
通过模拟项目（如家庭供暖系统安装）强化实操能力，重点练习热熔连接、坡度控制等难点。
理论学习
掌握流体力学、热工学基础知识，理解系统运行原理（如自然循环与机械循环的区别）。
工具使用
熟练使用管钳、热熔器、压力表等工具，定期维护设备以保障精度。
