燃气供暖循环综合实训系统,燃气供暖循环综合实验装置

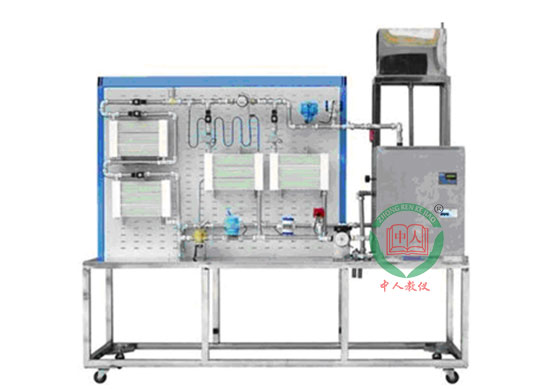

参考图片
实训项目
1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.热水供暖系统的安装与调试
3.热水供暖用户热计量
4.热力工况调节
5.上位机软件控制及应用
6.组态软件的应用
产品概述
燃气供暖循环综合实训系统"数字量控制模块为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集�？椤⒀沽Σ杉？椤⒘髁坎杉？榈雀绞羯璞�，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学�？盏鞴こ套ㄒ�、供热通风和建筑专业等相关课程的教学实训。
技术性能
1、输入电源：三相四线～220V±10%50Hz
2、工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)海拔＜4000m
3、装置容量：＜2kVA
4、设有电压型漏电�；ぁ⒌缌餍吐┑绫；ぁ⒔拥乇；ぃ踩舷喙毓冶曜�。
5、气体，液化气
系统配置
1.实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由燃气热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1)燃气热水锅炉
额定功率：4.5kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
