自动化生产线实训装置,自动生产线拆装与调试实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下自动化生产线实训装置,自动生产线拆装与调试实训装置。这样能对用户选型有非常大的帮助。

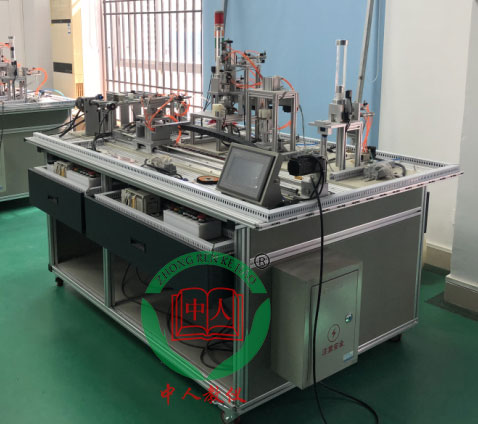

参考图片
一、自动化生产线实训装置,自动生产线拆装与调试实训装置技术参数
1. 交流电源：三相五线 AC 380V±10% 50 Hz；
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外形尺寸：长×宽×高=2000mm×980mm×810 mm；
4. 整机功耗：≤1.5 kW；
5. 安全保护措施：具有接地�；ぁ⒙┑绫；すδ�，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
二、自动化生产线实训装置,自动生产线拆装与调试实训装置结构：
实训装置台架为铝合金导轨式，实训考核装置PLC�？榈�I/O 端子、变频器的接线端子、各常用�？橛�PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
铝合金导轨式实训台：可以安装送料机构、机械手、传输分拣机构。实训�？榧�PLC主机等可以放置在拉出式的支架上。
触摸屏�？椋�7寸真彩色工业级触摸屏。�？椴牧弦螅焊咔慷人芰贤饪恰⒅亓壳�，面板是铝塑板，图案、文字符号采用进口油墨丝印。
PLC�？榧氨淦灯髂？椋喝�FX2N系列。变频器：三菱D720 0.4KW
PLC通信模块：RS485通信�？椋糜�组建RS485通信网络。
电源模块：三相电源总开关（带漏电和短路�；ぃ�1个，熔断器3只，单相电源插座2个，安全插座5个；
按钮�？椋�24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；
一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。
物料供给单元：井式工件库1件，物料推出机构1件，光电传感器2只，磁性开关2只，单缸气缸1只，单控电磁阀1只，警示灯1只，主要完成将工件库中的工件依次推出。气缸及附属传感器选用正规大厂产品。
物料搬运单元：四自由度气动机械手，气缸及附属传感器；整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。
物料加工检测单元：主要由转盘、加工机构、检测机构以及相应的传感器、磁性开关、电磁阀等组成
物料分拣单元：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有检测传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。
自动化生产线实训装置,自动生产线拆装与调试实训装置实训内容：
1、气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
项目一 气动方向控制回路的安装；
项目二 气动速度控制回路的安装；
项目三 摆动控制回路的安装；
项目四 气动顺序控制回路的安装；
项目五 气动机械手装置的安装；
项目六 气动系统安装与调试；
2、电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
项目七 电动机正反转控制电路的连接与控制程序编写；
项目八 电动机调速控制电路的连接与控制程序编写；
项目九 气动方向控制程序编写；
项目十 气动顺序动作控制程序编写；
项目十一 气动机械手控制程序编写；
项目十二 皮带输送机控制程序编写；
项目十三 机电一体化设备控制程序编写；
项目十四 自动生产线控制程序编写。
3、机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目十五 传动装置同轴度的调整；
项目十六 皮带输送机的安装与调整；
项目十七 搬运机械手设备安装与调试；
项目十八 物件分拣设备的安装与调试；
项目十九 送料设备的安装与调试；
项目二十 自动生产线设备安装与调试。
4、 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC�？椤⒈淦灯髂？楹椭噶羁�、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目二十一 多种传感器的安装与调试；
项目二十二 机械手的自动控制；
项目二十三 皮带输送机的自动控制；
项目二十四 机电一体化设备的自动控制；
项目二十五 PLC控制系统的安装与调试；
项目二十六 自动生产线的安装与调试。
5. PLC工业通讯网络的安装及调试
系统选用三菱PLC主控制器，基于本RS485网络通信功能，可完成下列工业现场总线通信技术训练任务：
项目二十七N:N网络的硬件连接、调试
项目二十八N:N网络参数设置、调试
项目二十九基于多台PLC的复杂网络数据读写程序编写与调试
配置清单：
|
序号 |
名称 |
规格 |
数量 |
单位 |
|
1 |
工作台 |
2000mm×980mm×810 mm |
1 |
张 |
|
2 |
PLC�？� |
三菱FX2N系列 |
1 |
套 |
|
3 |
变频器�？� |
三菱D720 |
1 |
台 |
|
4 |
电源�？� |
三相电源总开关（带漏电和短路�；ぃ�1个、熔断器4只、单相三极电源插座4个、安全插座7只，DC24 5A电源 |
1 |
块 |
|
5 |
按钮�？� |
开关电源24V/6A 1组、转换开关2只、复位按钮（红、黄、绿各1只）、自锁按钮（红、黄、绿各1只）、24V指示灯（红黄绿各2只）、急停按钮1只、蜂鸣器1只 |
1 |
块 |
|
6 |
步进电机驱动�？� |
由步进电机驱动器、指示灯、开关电源组成 |
1 |
套 |
|
7 |
触摸屏�？� |
7英寸TFT真彩，65K色 |
1 |
套 |
|
8 |
供料机构 |
主要由井式工件库、推料气缸、物料台、光电传感器、磁性开关、电磁阀、支架、机械零部件构成。 |
1 |
套 |
|
9 |
加工机构 |
主要由物料台、物料夹紧装置、龙门式二维运动装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、机械零部件构成。 |
1 |
套 |
|
10 |
装配机构 |
主要由井式供料单元、三工位旋转工作台、平面轴承、冲压装配单元、光电传感器、电感传感器、磁性开关、电磁阀、直流电机及驱动继电器、支架、机械零部件构成。 |
1 |
套 |
|
11 |
分拣机构 |
主要由传送带、变频器、三相交流减速电机、磁性开关、电磁阀、调压过滤器、光电传感器、对射传感器、计数器、支架、机械零部件构成。 |
1 |
套 |
|
12 |
搬运机构 |
主要由步进电机驱动器、导轨、四自由度搬运机械手、定位开关、行程开关、支架、机械零部件构成。 |
1 |
套 |
|
13 |
接线端子板 |
接线端子排及安全型插座 |
1 |
套 |
|
14 |
工件 |
含大小黑白工件 |
1 |
套 |
|
15 |
电源线 |
单相三芯电源线 |
4 |
根 |
|
16 |
实训导线 |
强电、弱电连接导线 |
1 |
套 |
|
17 |
挂线架 |
|
1 |
件 |
|
18 |
PU气管 |
Ф4/Ф6若干 |
1 |
套 |
|
19 |
气动接头 |
气动接头 |
1 |
套 |
|
20 |
PLC编程电缆 |
PC/SC09 |
2 |
根 |
|
22 |
配套光盘 |
PLC编程软件（DEMO版）、使用手册、程序等 |
1 |
套 |
|
23 |
配套工具 |
工具箱：十字螺丝刀、大、中、小号；一字螺丝刀，中、小号剥线钳，尖嘴钳，剪刀，电烙铁，验电笔，镊子，活动扳手，内六角扳手（8把） |
1 |
套 |
|
24 |
型材电脑桌 |
|
1 |
张 |
|
25 |
静音气泵 |
0.4～0.8MPa |
1 |
台 |
|
26 |
计算机 |
品牌机（自配） |
1 |
台 |
