传感器综合实训室设备,传感器技术实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下传感器综合实训室设备,传感器技术实验台。这样能对用户选型有非常大的帮助。
1、加速度传感器
加速度传感器又叫G-sensor，获取的是x、y、z三轴的加速度数值。
该数值包含地心引力的影响，单位是m/s^2。
将手机平放在桌面上，x轴默认为0，y轴默认0，z轴默认9.81。
将手机朝下放在桌面上，z轴为-9.81。
加速度传感器可能是最为成熟的一种mems产品，市场上的加速度传感器种类很多。手机中常用的加速度传感器有BOSCH（博世）的BMA系列，AMK的897X系列，ST的LIS3X系列等。这些传感器一般提供±2G至±16G的加速度测量范围，采用I2C或SPI接口和MCU相连，数据精度小于16bit。
2、磁力传感器
磁力传感器简称为M-sensor，返回x、y、z三轴的环境磁场数据。
该数值的单位是微特斯拉（micro-Tesla），用uT表示。也可以是高斯（Gauss），1Tesla=10000Gauss。
硬件上一般没有独立的磁力传感器，磁力数据由电子罗盘传感器提供（E-compass）。电子罗盘传感器在提供磁力传感器数据的同时，还能提供方向传感器数据。
3、方向传感器
方向传感器简称为O-sensor，返回三轴的角度数据，方向数据的单位是角度。
如上所述，电子罗盘E-compass在获取到G-sensor的数据之后，经过计算生产O-sensor数据以及M-sensor数据。
azimuth：方位，返回水平时磁北极和Y轴的夹角，范围为0°至360°。0°=北，90°=东，180°=南，270°=西。
pitch：x轴和水平面的夹角，范围为-180°至180°。当z轴向y轴转动时，角度为正值。
roll：y轴和水平面的夹角，由于历史原因，范围为-90°至90°。当x轴向z轴移动时，角度为正值。
电子罗盘在获取正确的数据前需要进行校准，通�？捎�8字校准法。8字校准法要求用户使用需要校准的设备在空中做8字晃动，原则上尽量多的让设备法线方向指向空间的所有8个象限。
4、陀螺仪传感器
陀螺仪传感器叫做Gyro-sensor，返回x、y、z三轴的角加速度数据。
角加速度的单位是radians/second。
根据Nexus S手机实测：
水平逆时针旋转，Z轴为正。
水平逆时针旋转，z轴为负。
向左旋转，y轴为负。
向右旋转，y轴为正。
向上旋转，x轴为负。
向下旋转，x轴为正。
5、重力传感器
重力传感器简称GV-sensor，输出重力数据。
在地球上，重力数值为9.8，单位是m/s^2。
坐标系统与加速度传感器相同。
当设备复位时，重力传感器的输出与加速度传感器相同。
6、线性加速度传感器
线性加速度传感器简称LA-sensor。
线性加速度传感器是加速度传感器减去重力影响获取的数据。
单位是m/s^2，坐标系统与加速度传感器相同。
加速度传感器、重力传感器和线性加速度传感器的计算公式如下：
加速度 = 重力 + 线性加速度。
想学习传感器检测技术=>传感器综合实训室设备,传感器技术实验台

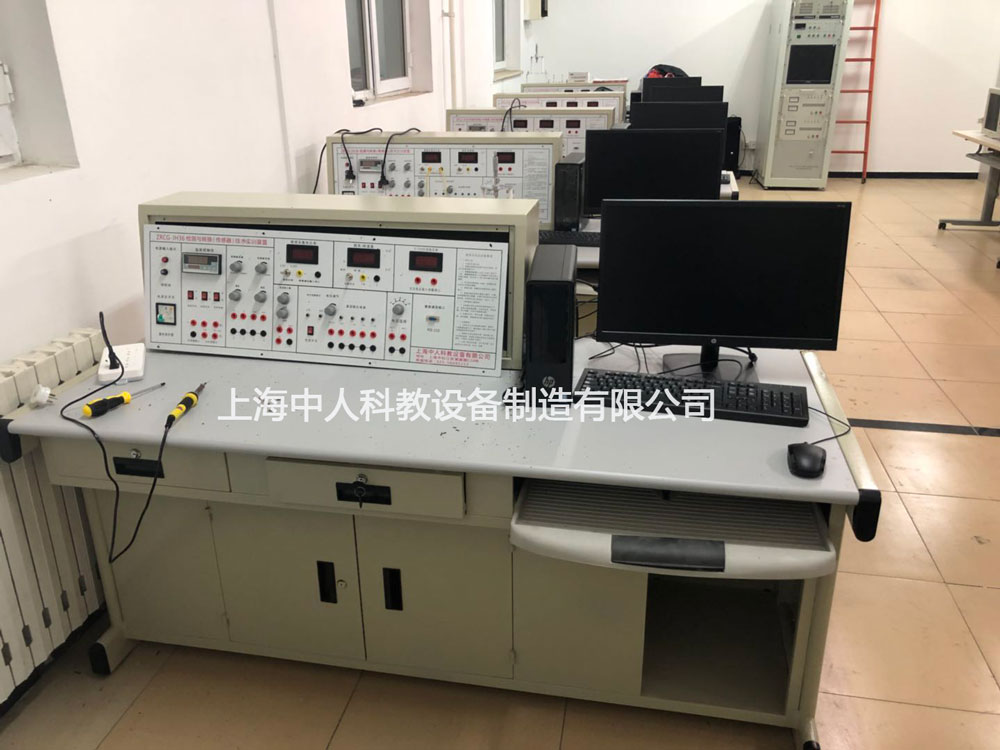

参考图片
概述:
传感器综合实训室设备,传感器技术实验台是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备�？赏瓿�“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
传感器综合实训室设备,传感器技术实验台技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路�；すδ堋�
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器种类及技术指标：（参考值）
|
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
|
1 |
电阻霍尔式传感器�？� |
电阻式传感器 |
± 2mm |
± 1.5% |
|
2 |
霍尔式传感器 |
≥ 2mm |
0.1% |
|
|
3 |
电容式传感器�？� |
电容式传感器 |
± 5mm |
± 1.3% |
|
4 |
电感式传感器�？� |
电感式传感器 |
± 5mm |
± 3% |
|
5 |
光电式传感器�？� |
光电式传感器 |
0-2400转/分 |
≤ 1.5% |
|
6 |
涡流式传感器�？� |
涡流式传感器 |
≥ 1mm |
± 3% |
|
7 |
温度式传感器�？� |
温度式传感器 |
0-100℃ |
± 2% |
|
8 |
|
磁电式传感器 |
|
0 .5V/m |
|
9 |
压电式加速度传感器�？� |
压电式加速度传器 |
1-30Hz |
± 2%/s |
|
10 |
光纤式传感器�？� |
光纤式传感器 |
≥1.5mm |
± 1.5% |
|
11 |
压力传感器模块 |
压力传感器 |
0-50kpa |
± 2% |
|
12 |
超声波传感器�？� |
超声波传感器 |
20-60cm |
1cm |
|
13 |
|
MQ3气敏传感器 |
50-200ppm |
|
|
14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
± 5% |
|
15 |
|
霍尔式测速传感器 |
0-2400转/分 |
± 1.5% |
|
16 |
|
涡流测速传感器 |
0-2400转/分 |
≤ 1.5% |
|
17 |
|
磁电测转速传感器 |
0-2400转/分 |
≤ 1.5% |
传感器特点：
传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
传感器转换电路板采用�？槭浇峁�，�？樯嫌∮凶辉硗加虢酉呖凇�
本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验�？椋樘氪娣鸥髦执衅�。
学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下： 带*为实验为思考实验
实验一 电阻式传感器的单臂电桥性能实验
实验二 电阻式传感器的半桥性能实验
实验三 电阻式传感器的全桥性能实验
实验四 电阻式传感器的单臂、半桥和全桥的比较实验
实验五 电阻式传感器的振动实验*
实验六 电阻式传感器的电子秤实验*
实验七 变面积式电容传感器特性实验
实验八 差动式电容传感器特性实验
实验九 电容传感器的振动实验*
实验十 电容传感器的电子秤实验*
实验十一 差动变压器的特性实验
实验十二 自感式差动变压器的特性实验
实验十三 差动变压器的性能实验
实验十四 激励频率对差动变压器特性的影响
实验十五 差动变压器的振动实验*
实验十六 差动变压器的电子秤实验*
实验十七 光电式传感器的转速测量实验
实验十八 光电式传感器的旋转方向测量实验
实验十九 接近式霍尔传感器实验
实验二十 霍尔传感器的转速测量实验
实验二十一 霍尔传感器的振动测量实验
实验二十二 涡流传感器的位移特性实验
实验二十三 被测体材质对涡流传感器特性的影响实验
实验二十四 涡流式传感器的振动实验
实验二十五 涡流式传感器的转速测量实验
实验二十六 温度传感器及温度控制实验（AD590）
实验二十七 磁电式传感器的特性实验
实验二十八 磁电式传感器的转速测量实验
实验二十九 磁电式传感器的应用实验*
实验三十 压电加速度式传感器的特性实验
实验三十一 光纤传感器的位移特性实验
实验三十二 光纤传感器的振动实验
实验三十三 光纤传感器的转速测量实验
实验三十四 压阻式压力传感器的特性实验
实验三十五 压阻式压力传感器的差压测量实验*
实验三十六 超声波传感器的位移特性实验
实验三十七 超声波传感器的应用实验
实验三十八 气敏传感器的原理实验
实验三十九 湿度式传感器原理实验
