技术标题：[智能电网配电实训系统,智能电网配电综合实训装置]
智能电网配电实训系统,智能电网配电综合实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下智能电网配电实训系统,智能电网配电综合实训装置。这样能对用户选型有非常大的帮助。
智能电网配电实训系统,智能电网配电综合实训装置

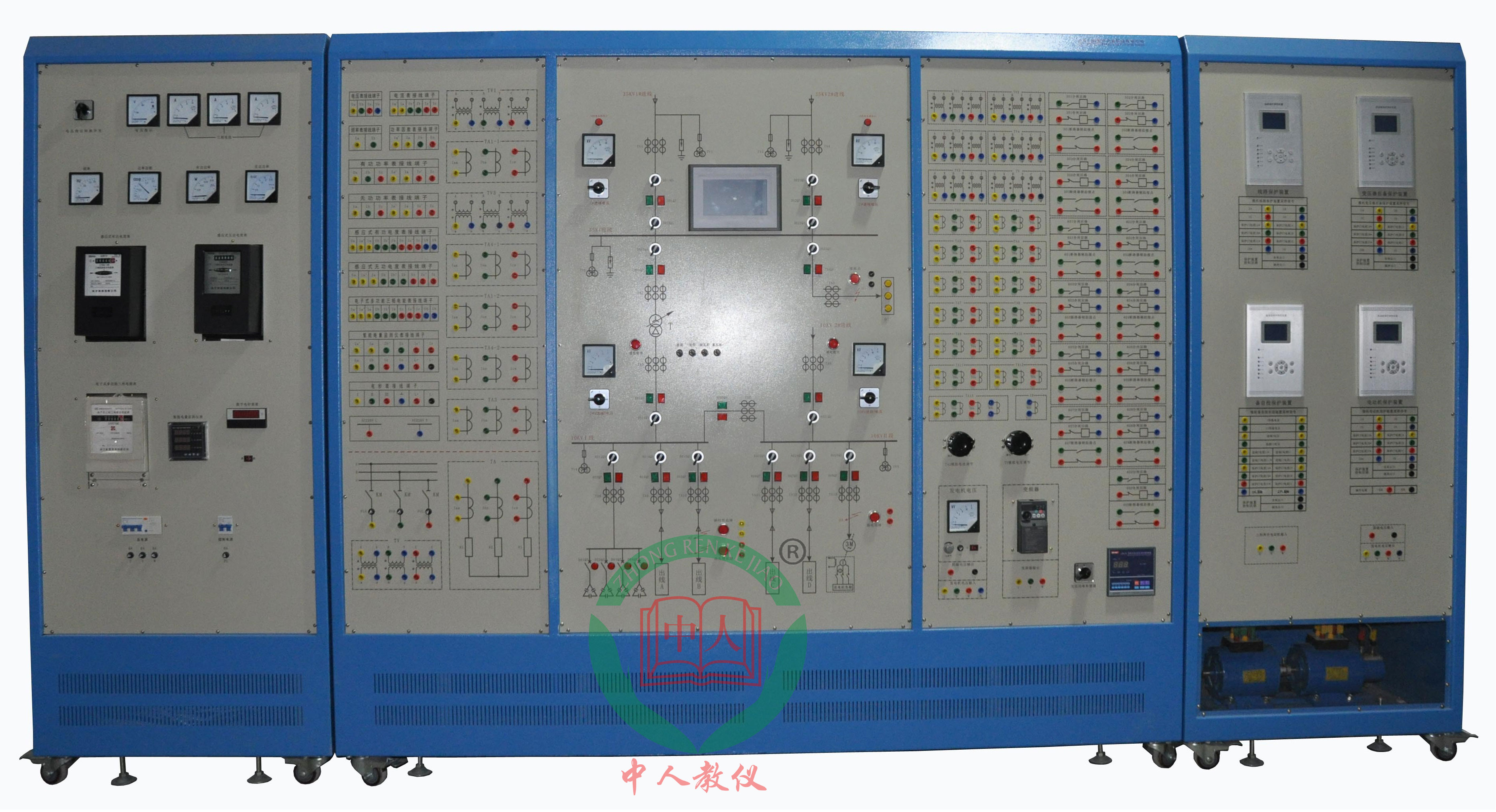

参考图片
智能配电网二次部分配备真实微机�；げ饪厣璞�，全面支持智能数字站的SV、GOOSE、MMS网络、模型；按照真实的智能配电网过程层、间隔层、站控层组网、配线、组网构建配电网系统。
智能电网配电实训系统,智能电网配电综合实训装置参数要求：
1）屏体规格：1800mm*600mm*1500mm（高*宽*长）。
2）环境条件：
环境温度：-20〜+50°C
相对湿度：月平均不大于90%。
最大相对湿度：95%，机壳表面无凝露。
平均相对湿度：55%
海拔高度：＜3000m
抗震烈变：＜8级
无火灾、爆炸及化学等腐蚀性气体。
3）配备安装二次辅助设备（按钮、转换开关、指示灯）。面板区域划分明确、至少包括主结线图、操作控制、网络设备、过程层设备、间隔层设备等几个区域。
4）喷涂：所有的喷涂在机械振动以及热和油的作用下均不会出现划痕或变软，喷涂的颜色根据站内其它屏柜颜色情况再定。
5）铭牌：置于屏面和屏内明显位置；柜上所有插件、信号灯及其辅助元件都用中文标明其用途及名称。
6）柜内的布线及端子：布线整齐、清晰、美观，导线绝缘良好，无损伤，电流回路截面不小于2.5mm2和1000V耐压绝缘绞线，其它回路截面不小于1.5mm2和1000V耐压绝缘绞线。设备接线端部均标明其回路编号，编号正确，字迹清晰且不易褪色。接线端子每侧接线为一根。一般设备的接线端子牢固可靠，端子导电体由抗氧化的铜质材料制造。屏内设有专用接地铜排。接地考虑到设备间的压差和噪音，屏和设备配有接地端子。
7）操显、模拟断路器、配电变智能组件、馈线智能组件、电容器智能组件、数字化线路�；ぷ爸谩⑹只居帽浔；ぷ爸�、数字化电容器�；ぷ爸镁沧坝诖似辽�。
8）主结线图釆用丝印方式印刷于屏体上，主结线图至少包含10kV母线、10kV/0.4kV变压器、电压互感器、接地刀、断路器、隔离刀闸出线，组成一个简单的配电模型。
9）主结线图上模拟断路器、隔离刀闸、接地刀均釆用现场标准双色指示灯，由操作机构控制。至少包含4个模拟断路器、6个隔离刀闸、3个接地刀闸。
10）操作控制开关独立布置于主结线图上方，方便操作。模拟断路器由自复位转换开关控制，同时接受�；ぷ爸煤筒僮髦骰冻烫险⒖刂啤８衾氲墩�、接地刀由自锁切换开关手动控制。
要求完成的实验功能：
数字化继电�；ぷ爸�、智能组件、通信及网络设备等设备的原理实验；
数字化继电�；ぷ爸�、智能组件、通信及网络设备等设备的配置实训；
数字化继电�；ぷ爸�、智能组件、通信及网络设备等设备的功能调试实训；数字化继电保护装置、智能组件、通信及网络设备等设备的接口、通信规约调试实训；
三层两网测试和研究分析；
通信及网络设备测试和研究分析；
IEC61850规约测试和研究分析；
配网自动化调度实验；
智能电网故障复现；
智能配电网通信技术实验；
智能配电网运行与控制实验；
智能配电网调度控制和仿真分析实验；
一、智能电网配电实训系统,智能电网配电综合实训装置单台配置要求：
要求单台包含3台数字化继电�；ぷ爸�、4台数字化智能组件、1台智能网关。
二、数字化继电�；ぷ爸貌问螅�
机箱结构尺寸：210mm*250mm*178mm（4U机箱）。
正常工作温度：0〜40°。
贮存及运输：-25〜70°。
1功率消耗
交流电流回路：＜1VA/相：交流电压回路：＜0.5VA/相
直流电源回路：＜15W/装置（正常工作时）；
2电源条件
装置正常使用对电源条件要求：交流
允许波动范围：±10%
3装置过载能力
交流电流回路：长期接通20A；热稳定100A/10S；动稳定250A/10ms
交流电压回路：1.5倍
直流电源回路：1.2倍
4测量精度
电流精度：0.1〜6A,0.5%；6〜100A,l%
电压精度：6〜120V,0.5%,2〜6V或120〜150V，1%
有功功率：1%
有功功率：2%
有功电度：取决于脉冲表精度或1%
无功电度：取决于脉冲表精度或2%
频率：±0.01Hz
5定值精度(按整定范围，步长，精度顺序列出)
电流定值：0〜99.99A 0.01 A ±5%
电压定值：0〜150V 0.01V ±5%
零序电流：0.01〜1A 0.01A ±5%
频率定值：45.50~50Hz 0.01Hz ±3%
时限定值：0.01-99.99S 0.01S <0.1 S,误差<±20ms; >0.1S,误差<±30%;
6工频耐压及抗电磁干扰性能
绝缘电阻：1100MQ/2500V
耐压测试：2.0kV/50Hz/1min
共模：2.5kV/1MHz/2S
差模：1.0kV/1MHz/2S
辐射电磁场干扰：30〜500MHz 10V/m
静电电场干扰：IV级15000V
快速瞬变干扰：±2kV
7装置固有动作时间
从故障发生到�；ぬ⒒蚍⒊霰ň藕牛�27ms
输出接点容量：DC220V/5A
总体基础功能要求：
先进的可视化图形编程软件平台，图形组态编程实现�；た刂乒δ芸ⅲ峁┍；ぷ爸没〈�，支持�；ぷ爸枚慰�。
完备的保护、测量、控制、通讯功能
支持IEC61850-9-2和IEC61850-9-2LE釆样值报文格式
支持IEEE1588(IEC61588)和IRIG-B高精度同步对时
不低于7英寸彩色大屏。
整组动作时间：
差动保护：不大于30ms
距离I段（0.7倍整定值）动作时间：不大于30ms
零序过流I段：不大于25ms
相过流I段：不大于40ms
数据标准：DL/T860.92（IEC61850）组网及点对点
信号：点对点或组网模式下的GOOSE开入开出
采样模式：数字釆样和GOOSE开入开出；
对时方式：IRIG-B、IEEE 1588等。
三、数字化线路�；ぷ爸茫�10kV）功能要求：
1电流�；�
a）电流I、II、III段、加速段整定范围：0.00〜99.99A,级差0.01A,误差不超过±5%；
反时限整定范围：0.00〜19.99A,级差0.01A,误差不超过±5%；
b）时间元件整定范围：电流I、II段：0.00〜9.99S,电流III段：0.00〜29.99S；级差0.01S,误差不超过±1%;加速段：0.00-9.99S,级差0.01S,误差不超过±1%;反时限：0.00〜4.99S,级差0.01S,误差不超过±1%；
2过负荷保护
a）过负荷告警和跳闸电流整定范围：0.00〜99.99A,级差0.01A,误差不超过±5%：
b）过负荷告警时间元件整定范围：0.00-19.99S,级差0.01S,误差不超过±1%；过负荷跳闸时间兀件整定范围：0.00〜9.99S,级差0.01 S>误差不超过±1%;
3低频减载保护
a）频率定值整定范围：45.00〜49.99Hz,级差0.01Hz,误差不超过±5%；
b）动作时限整定范围：0.00〜9.99S,级差0.01S,误差不超过±1%；
c）闭锁电流整定范围：0.00〜99.99A,级差0.01A,误差不超过±5%；
d）闭锁电压整定范围：0.0〜99.9V,级差0.1V,误差不超过±5%；
e）滑差频率整定范围：0.00〜9.99Hz,级差0.01Hz,误差不超过±1%；
4三相一次重合闸
a）重合闸延时整定范围：0.00〜9.99S,级差0.01S,误差不超过±1%；
b）重合闸同期角整定范围：0.00〜39.99°,级差0.01°,误差不超过±5°；
c）无压定值整定范围：0.0〜29.9V,级差0.1V,误差不超过±5%；
5其他�；�
a）低电压定值整定范围：0.0〜89.9V（该电压为线电压），级差0.1V,误差不超过±5%；
b）零序过压定值整定范围：100.0〜199.9V（该电压为线电压），级差0.1V,误差不超过±5%；
c）低电压时限整定范围：0.00〜29.99S,级差0.01S,误差不超过±1%:零序过压时限整定范围:0.00〜99.99S,级差0.01S,误差不超过±1%;
四、数字化站用变�；ぷ爸霉δ芤螅�
1差动�；�
a）差动速断�；�、最小Id、Ir整定范围：0.00-99.99A,级差0.01A,误差不超过±5%；
b）比例系数整定范围：0.00〜0.99；
2过负荷保护
a）过负荷告警、过负荷跳闸、过负荷启动风冷、过负荷闭锁调压、差流告警整定范围：0.00〜9.99A,级差0.01A,误差不超过±5%；
b）时间元件整定范围：过负荷告警、过负荷跳闸、过负荷启动风冷、过负荷闭锁调压、差流告警：0.00〜99.99S,级差0.01S,误差不超过±1%;
五、数字化电容器�；ぷ爸霉δ芤螅�
1电流�；�
a）电流I、II、III段、不平衡电流整定范围：0.00〜99.99A,级差0.01A,误差不超过±5%；
b）时间元件整定范围：电流I、II＞不平衡电流：0.00〜9.99S,电流III段：0.00〜29.99S；级差0.01S,误差不超过±1%;
2电压�；�
a）低电压定值整定范围：0.0—89.9V（该电压为线电压），级差0.1V,误差不超过±5%；
b）过电压、不平衡电压定值整定范围：90.0〜199.9V（该电压为线电压），级差0.1V,误差不超过±5%；
c）时间元件整定范围：低电压、过电压、不平衡电压：0.00〜99.99S；级差0.01S,
误差不超过±1%；
六、数字化智能组件 参数要求：
结构尺寸：约21 OmmX 250mm X 178mm；
正常工作温度：-20〜60°C；
工作电源：交流220V；允许偏差：-10%~+10%；不大于50W；
额定传输延时时间：W2ms
智能组件适应的跳合闸电流范围：0.5〜4A
智能组件动作时间：W7ms
至少配置-路数据输入接口：光纤接口。用于接收电力网信号仿真软件所传输的数据。
至少配置二路数据输出接口：光纤接口。用于与SV和GOOSE网络连接。
釆集功能：将互感器输出的电压、电流信号合并，输出同步釆样数据。用于线路、变压器和电容器等间隔电气量的釆集，只发送本间隔的电气量数据。-般包括三相电压Uabc,三相�；さ缌鱨abc、三相测量用电流I、同期电压UL、零序电压U0、零序电流10 O
组网口：自带2路光纤以太网，用于通过交换机连接SMV/GOOSE网；
点对点口：配置多路光网口，支持IEC61850-9-2协议；
七、智能网关功能要求：
站内通信支持DL/T860
数学运算和逻辑运算
信号合并计算
支持多种方式对时
远动功能
继电保护故障信息
协议转换
在线监测
测量数据集中器
告警直传
远程浏览
源端维护
程序化控制。
