技术标题：[冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机]
冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机。这样能对用户选型有非常大的帮助。
冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机

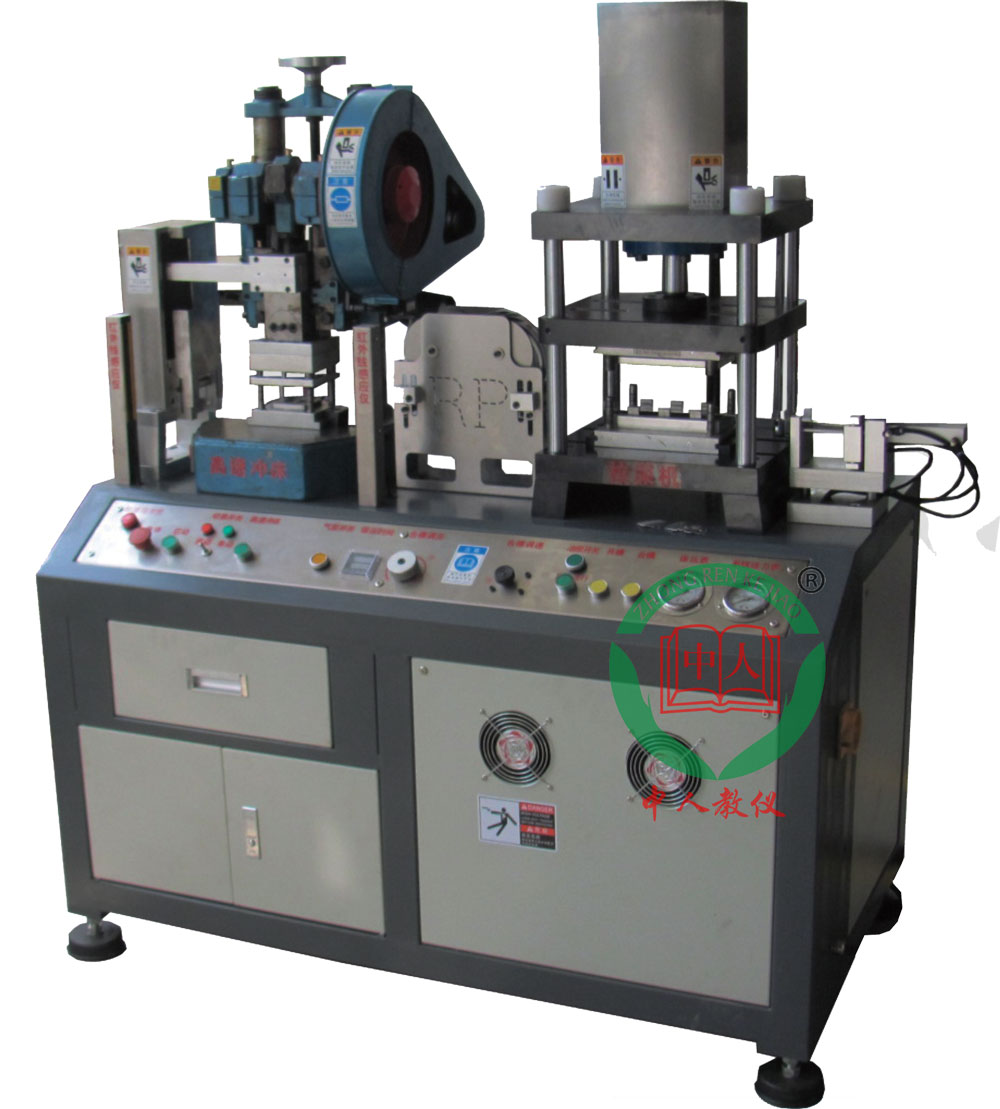

参考图片
冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机主要功能及指标
1、两台独立设备,分别为高速冷冲机和调速调压拉深机,在同一控制平台操作完成各项功能，专机专用,符合现代生产工艺及需求。适用于模具生产、制造和教学研究领域。
2、该设备拥有配套的铝合金拆装模具、透明教学模具进行课堂成型教学；可定制工厂钢模用于课堂或实验室讲解剖析，以及产品大批量生产。
3、高速冷冲机拥有机械式同步送料系统,送料速度每分钟300次，送料长度5—50mm，调整方便快捷，可实现快速生产。
4、高速冷冲机、拉深机需配有步距可调式机械同步送料系统及步距可调式全气动自动机构送料系统，调整距离分别为机械式1—50mm、气功式0—70mm，储料需有可调阻力式双向净化式储料机构
5、机组配有可调阻力式双向净化式储料机构，专机专用，换料快捷。
6、滑轨式接触式感应行程开关，扭动五星把手，可快速调节开合模行程。
7、通过使用控制面板上“自动运行”功能，配合气动送料机，可实现快速自动化生产。
8、设备机组内置需设有超静音式空气压缩机，并配有通用型输出接口，可连接外部气动工具，并在控制面板完成如下控制：拉深机开合模速度需设为可调式、调整范围（0-50mm/s），拉深机冲压力需设为可调式、调整范围（0～200kgt/cm2），拉深机开合模时间需设为可调式调整范围（0～300s）
9、拉深机配有智能双显计时器，可按需调整保压时间（0～300s），通过不同的保压时间分析产品的弹性变形等。
10、拉深机可以根据不同模具，不同产品智能调节压力，通过面板上旋转按钮调整压力大�。�0～200kgt/cm2）。
11、拉深机可以通过不同的场合，智能的调节合模速度（0-50mm/s），在教学实验中，可以让学生看到到产品成型的过程。
12、液压驱动：
①拉深机采用叶片泵动力系统，噪声低、寿命长、效率高；
②全液压驱动系统为执行部位提供足够的动力（合模压力0～5T）；
③面板式速度、压力调整设计，适合不同场合的需求；
13、高速冷冲机是曲轴带动连杆和球头螺杆推动滑块体进行上、下往返运动而进行工作，并用调节制动器使设备运行过程稳定、均衡。设备采用超越式刚性离合器结构，安全、灵敏。
14、通过控制面板控制设备进行往复运动，并给模具施加一定的压力，使设备具有压力机、拉深机、冲裁机等功能，设备能达到切断、冲孔、落料、弯曲、铆合和成形等工艺。
15、高速冷冲机需配多点式红外线感应�；ぷ爸谩⒛芷鸬酵Ｖ苟鞑⑹涑鲂藕盘嵝延没У墓δ�，拉深机油箱须配置油温油位表、液位开关，须有报警灯提醒装置，操作失误、油温过高、油位过低等会蜂鸣、闪光提示并强行停止设备运行的�；すδ�。
16、油箱配置油温油位表、液位开关，有报警灯提醒装置，操作失误、油温过高、油位过低等会蜂鸣、闪光提示。
17、油缸采用HOB重型系列圆型油压缸（21Mpa）。
18、控制系统均采用24V低压，确保安全可靠。
19、立柱采用硬铬精密导杆，导套采用自润滑碳墨合金导套（本体采用高力黄铜）。
20、机组采用优质钢材（表面发黑处理），耐磨、表面光滑。
21、中央自动润滑系统，有效提高设备使用寿命。
22、并配有红外线感应保护装置。
23、执行部分
①开合�；共捎帽Ｑ狗Э刂�，确保模具运动动态的可控性；
②推出机构采用溢流阀、节流阀辅助控制，确保模具推出的稳定性及安全性；
③控制系统采用24V低压，确保安全可靠。
冲压教学机,冲压教学模拟机,冲压,五金冲压模拟机技术参数表
拉伸机
冲压力（可调）：Ton 5
公称合模力：KN ≥50
开模行程：mm 0～200
最小模厚：mm 50
开合模压力调整范围：kgt /cm2；0～200
电机功率：kw 2.2
开合模速度调整范围：s 0-50
高速冲床
冲裁力：Ton 2
公称合模力：KN 20
滑块行程：mm 40
电机功率：kw 0.3
其它
工作台尺寸：mm 1200×500
机器尺寸：mm 1300×700×1650
油箱容量：L 40
机器重量(约)：KG 800
装箱尺寸(约)：mm 1500x860x1650
固定方式：固定
主机
设备本体：优质钢材
立柱： 硬铬精密导杆，导套采用自润滑功能碳墨合金导套
模板固定：双向可调螺母
动力
油缸HOB重型系列圆型油压缸
