气动实训台,气动传动实验台,气动综合实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下气动实训台,气动传动实验台,气动综合实验装置。这样能对用户选型有非常大的帮助。

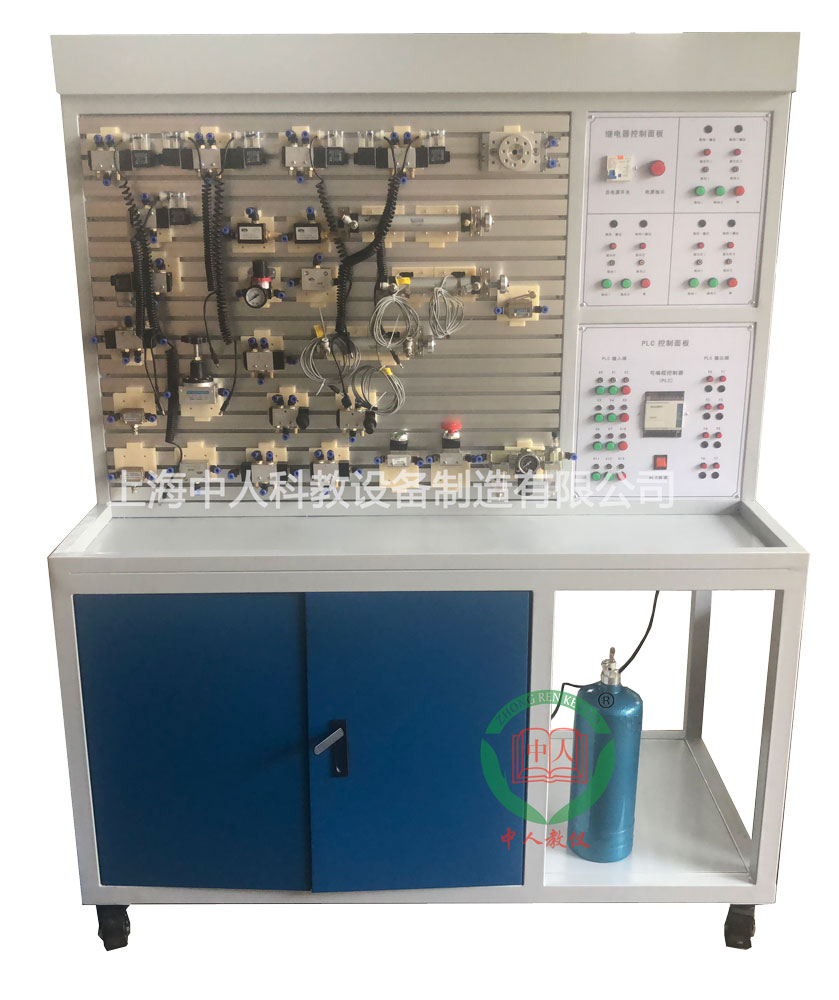

参考图片
电源220V/50Hz,装置容量<1kVA,空压机功率≥250W/10L/1Mpa
气动实训台,气动传动实验台,气动综合实验装置技术要求：
6.1气动实训台,气动传动实验台,气动综合实验装置为成套集成式，可实现不同气动回路、气动控制地系统构建、教学实训、操作学习。
6.2气动实训台,气动传动实验台,气动综合实验装置采用透明气动元器件，主要由静音空气压缩机、实训桌及实训台、各类气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
6.3配备齐全常用气动元件：成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。
6.4回路搭接采用快换接头，布局灵活，拆接方便快捷。
6.5实训元件均为透明有机材料制成，可以进行方向、压力、流量等几十种常用气动元件的结构、性能及用途实训学习，掌握几十种基本回路的工作原理，实训组装回路快捷、方便，可实训功能包含但不限于：
6.5.1单作用气缸的换向回路；
6.5.2双作用气缸的换向回路；
6.5.3单作用气缸速度控制回路；
6.5.4双作用气缸单向调速回路；
6.5.5双作用气缸双向调速回路；
6.5.6速度换接回路；
6.5.7缓冲回路；
6.5.8二次压力控制回路；
6.5.9高低压转换回路；
6.5.10计数回路；
6.5.11延时回路；
6.5.12过载�；せ芈�；
6.5.13互锁回路；
6.5.14单缸单往复控制回路；
6.5.15单缸连续往复动作回路；
6.5.16直线缸、旋转缸顺序动作回路；
6.5.17多缸顺序动作回路；
6.5.18双缸、同步动作回路；
6.5.19四缸联动回路；
6.5.20卸荷回路；
6.5.21或门型梭阀的应用回路；
6.5.22快速排气阀应用回路；
6.5.23残压排除回路；
6.5.24自动与手动运用回路；
6.5.25双手操作回路；
6.5.26PLC编程软件学习和使用。
6.6电源220 V±10% 50Hz，电磁铁电压24V，装置容量≤2kVA；泵站功率≥250W，标称容积10L，额定输出气压1Mpa；
6.7 电气控制简单，方便易行。配有电源模块、PLC控制模块、继电器控制�？�、控制按钮�？�、气动元件独立模块等控制单元，电器控制单元包含：
6.7.1电源�？椋旱缭床糠直鹋溆幸桓�380V电压表、直流电压表、电流表，监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
6.7.2 PLC主机�？椋褐骰∮萌�FX1S-20MR，12路开关量输入，8路继电输出。
6.8实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
6.9实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6.10外型尺寸：约1500mm×650mm×1750mm。
6.12液压泵工作时离液压台1.5m远处噪声≤58dB。
6.13实训油路压力要求≥0.8Mpa，油泵最大压力≥2.5Mpa。
6.14安全�；ご胧壕哂薪拥乇；�、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6.15气动实训台具体明细（包含但不局限于）如下：
6.15.1气动实训台,气动传动实验台,气动综合实验装置(工业型)
|
序号 |
名称 |
型号/规格 |
单位 |
数量 |
|
1 |
实训桌 |
铁质双层亚光密纹喷塑 |
张 |
1 |
|
2 |
实训台 |
铁质双层亚光密纹喷塑 |
台 |
1 |
|
3 |
静音无油空气压缩机 |
WY5.2 |
只 |
1 |
|
4 |
单作用缸 |
QGX25ⅹ100 |
只 |
1 |
|
5 |
双作用缸 |
QGX25ⅹ100 |
只 |
1 |
|
6 |
旋转气缸 |
|
只 |
1 |
|
7 |
三联件 |
AC2000 |
只 |
1 |
|
8 |
减压阀（带压力表） |
AR2000 |
只 |
1 |
|
9 |
手动换向阀 |
H21008 |
只 |
1 |
|
10 |
单电磁换向阀（二位五通） |
4V210-8（DC24V） |
只 |
2 |
|
11 |
双电磁换向阀（二位五通） |
4V220-8（DC24V） |
只 |
1 |
|
12 |
双电磁换向阀（三位五通） |
4V230-8（DC24V） |
只 |
1 |
|
13 |
单气换向阀（二位五通） |
4A21008 |
只 |
2 |
|
14 |
双气换向阀（二位五通） |
4A21008 |
只 |
2 |
|
15 |
行程阀（机控） |
MOV2 |
只 |
1 |
|
16 |
行程阀（按钮） |
MOV3A |
只 |
1 |
|
17 |
或门型梭阀 |
ST02 |
只 |
2 |
|
18 |
快速排气阀 |
1/4 QE02 |
只 |
2 |
|
19 |
单向节流阀 |
RE02 |
只 |
2 |
|
20 |
单向阀 |
1/4 |
只 |
2 |
|
21 |
顺序阀 |
|
只 |
2 |
|
22 |
气容 |
|
只 |
1 |
|
23 |
气管 |
PU6ⅹ4 |
米 |
40 |
|
24 |
编程电缆 |
三菱 |
条 |
1 |
|
25 |
内六角扳手 |
|
把 |
2 |
|
26 |
螺丝刀 |
|
把 |
2 |
|
27 |
剪刀 |
|
把 |
1 |
|
28 |
活动板手 |
|
把 |
1 |
|
29 |
尖嘴钳 |
|
把 |
1 |
|
30 |
消声器（�。� |
1/8 |
只 |
2 |
|
31 |
消声器（大） |
3/8 |
只 |
1 |
|
32 |
三通（T型三通） |
6 |
只 |
4 |
|
33 |
三通（Y型减径三通） |
8-6 |
只 |
1 |
|
34 |
四通 |
6 |
只 |
2 |
|
35 |
L型（螺纹二通） |
601 |
只 |
2 |
|
36 |
L型（螺纹二通） |
602 |
只 |
2 |
|
37 |
气孔塞头 |
6 |
只 |
20 |
|
38 |
液压实验指导书说明书 |
|
册 |
1 |
|
39 |
PLC编程软件 、程序光盘 |
|
个 |
1 |
