四合一液压传动演示系统,透明液压传动演示系统是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下四合一液压传动演示系统,透明液压传动演示系统。这样能对用户选型有非常大的帮助。
四合一液压传动演示系统,透明液压传动演示系统

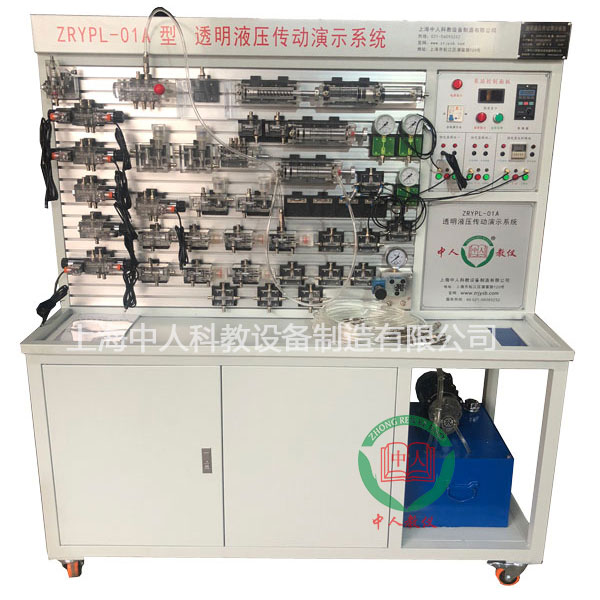

参考图片
透明元器件,电源220V/50Hz,泵站功率≥250W,电磁铁24V
四合一液压传动演示系统,透明液压传动演示系统技术要求：
6.1四合一液压传动演示系统为一台泵站+四台实训台成套集成式，可实现不同液压回路、液压控制地系统构建、教学实训、操作学习。
6.2四合一液压传动演示系统,透明液压传动演示系统采用透明液压元器件，主要由泵站、压力表、溢流阀、节流阀、单向阀、液控单向阀、调速阀、顺序阀、减压阀、双作用油缸、弹簧作用油缸、增压油缸、二位四通电磁换向阀、二位二通电磁换向阀、“O”型三位四通电磁换向阀、“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀、“Y”型三位四通电磁换向阀、“P”型三位四通电磁换向阀、压力继电器、行程开关等组成，可同时开展四组不同回路实训学习。
6.3配备齐全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上，面板带“T”沟槽形式的铝合金型材结构。
6.4油路搭接采用快换接头，拆接方便，不漏油。
6.5实训元件均为透明有机材料制成，可以进行方向、压力、流量等几十种常用液压元件的结构、性能及用途，掌握几十种基本回路的工作原理，实训组装回路快捷、方便。
6.6电源220 V±10% 50Hz，装置容量≤8kVA，泵站功率≥250W，电磁铁电压24V。
6.7 电气控制简单，方便易行。采用独立的继电器控制单元进行电气控制。
6.8电气控制面板具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，控制组三按钮控制换向阀3，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联�？淙氩蹇�，利于外接控制，每组电路的换向1、换向2与换向3都具有互锁输出功能。
6.9实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
6.10液压实验泵站配专用稳压直流调速器，调速范围：0-1700rpm。
6.11外型尺寸：1300mmx650mmx1750mm（单台）。
6.12液压泵工作时离液压台1.5m远处噪声≤58dB。
6.13实训油路压力要求≥0.8Mpa，油泵最大压力≥2.5Mpa。
6.14安全�；ご胧壕哂薪拥乇；ぁ⒙┑绫；すδ�，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6.15四合一液压传动演示系统,透明液压传动演示系统具体明细（包含但不局限于）如下：
序号
名称
单位
数量
备注
1
实验演示台
台
4
2
电气线路面板
件
4
安装演示台上
3
拖动电机及调速电路
套
4
安装演示台上
4
齿轮油泵
只
2
台上元件
5
叶片泵
只
1
新增透明元件
6
摆线转子泵
只
1
新增透明元件
7
油箱
只
4
台上透明元件
8
辅助油箱
只
1
组合透明元件
9
油缸（带行程撞块）
只
8
组合透明元件
10
弹簧回位油缸
只
1
组合透明元件
11
增压油缸
只
1
组合透明元件
12
实心双出杆油缸
只
1
新增透明元件
13
空心双出杆油缸
只
1
新增透明元件
14
单向阀
只
3
组合透明元件
15
液控单向阀
只
2
组合透明元件
16
溢流阀
只
5
组合透明元件
17
先导式溢流阀
只
1
新增透明元件
18
节流阀
只
1
组合透明元件
19
调速阀
只
5
组合透明元件
20
顺序阀
只
2
组合透明元件
21
减压阀
只
1
组合透明元件
22
二位二通电磁换向阀
只
2
组合透明元件
23
二位四通电磁换向阀
只
8
组合透明元件
24
“O”型三位四通电磁换向阀
只
1
组合透明元件
25
“H”型三位四通电磁换向阀
只
1
组合透明元件
26
“P”型三位四通电磁换向阀
只
1
组合透明元件
27
“M”型三位四通电磁换向阀
只
1
组合透明元件
28
“Y”型三位四通电磁换向阀
只
1
新增透明元件
29
二位四通行程换向阀
只
1
组合透明元件
30
三位五通手动换向阀
只
1
组合透明元件
31
压力继电器
只
1
组合透明元件
32
行程开关（�？⒊１眨�
只
2
组合透明元件
33
压力表
只
7
组合透明元件
34
三通
只
24
组合透明元件
35
四通
只
8
组合透明元件
36
220V电源插头线
条
4
电器配件
37
电磁阀通用连结线
条
12
电器配件
38
压力继电器插头线
条
1
电器配件
39
活扳手 150mm 2只
盒
1
内六角扳手 M6 2只
内六角扳手 M5 1只
尖嘴钳 6# 1只
孔用挡钳 6# 1只
轴用挡钳 6# 1只
十字螺丝刀 6# 1只
十字螺丝 4# 1只
一字螺丝刀 6# 1只
一字螺丝刀 4# 1只
剪刀 5# 1只
40
保险管 4A 5只
盒
2
油管接头（通用） 5只
油塞 若干
502胶水 1瓶
各种O型圈 若干
各种油封 若干
各种内六角 若干
41
毛巾
条
10
附 件
42
透明液压皮管
米
100
材 料
43
46#抗磨液压油
壶
4
材 料
44
油盘
只
1
附 件
45
透明液压演示系统使用手册
册
4
资 料
46
透明液压演示系统装箱清单
份
1
资 料
