技术标题：[模拟电路实验箱,模拟电路实验装置]
模拟电路实验箱,模拟电路实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下模拟电路实验箱,模拟电路实验装置。这样能对用户选型有非常大的帮助。
模拟电路实验箱,模拟电路实验装置

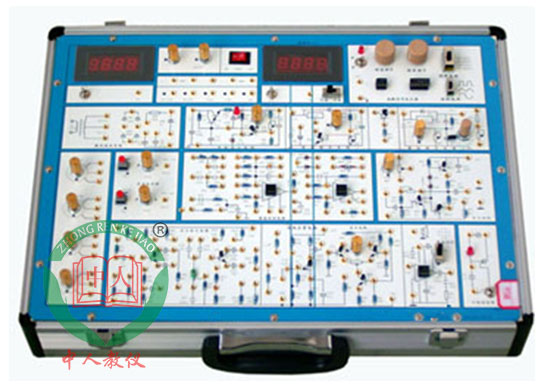

参考图片
模拟电路实验箱,模拟电路实验装置将所有实验�？榉掷嗉蟹植加谙呗钒迳希伤羰讲蹇捉咭�，学生可按照各实验项目自已动手搭建电路，有利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
模拟电路实验箱,模拟电路实验装置实验项目
1.晶体管单级放大电路
2.晶体管两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路（集成运算放大器基本应用）
7.积分与微分电路 （集成运算放大器基本应用）
8.波形发生电路 （集成运算放大器基本应用）
9.有源滤波器 （集成运算放大器基本应用）
10.电压比较器（集成运算放大器基本应用）
11.集成电路RC正弦波振荡器
12.集成功率放大器（LM386）
13.整流滤波与并联稳压电路
14.串联型晶体管稳压电源电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器]
18.电流/电压转换电路
19.电压/频率转换电路
20.OTL互补对称功率放大器
21.波形变换电路
22.扬效应管放大器实验
23.可控硅实验电路
24.函数信号发生器实验
模拟电路实验箱,模拟电路实验装置组成
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可通过直流电压表实时监控电压值，内阻小于0.1欧姆。
（3）两路可调直流信号源：
双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ 四档可调 输出幅度：0-10V
分别可输出方波、三角波、正弦波三种波形
（5）数字式频率计(测量范围：0~200KHZ)
（6）数字直流电压表（测量范围：0~200V）
（7）分立元件电路
整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等组成。
（8）集成模拟电路
两个独立的运算放大器(741)；集成功放(LM386)
（9）提供5只高精度电位器（1K，10K，100K，470K，1M）
（10）提供1只8W扬声器
（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。
（12）提供详细实验指导书、WORD电子文档等。
模拟电路实验箱,模拟电路实验装置主要特点
该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号，装有相应元器件，增加了学生的感性认识,需要测量及观察的部分，装有锁紧式接插件，使用直观、可靠，维修方便、简捷,实验电路采用单元电路方式设计，每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成，色泽造型高雅气派,箱体牢固可靠,不变形，重量轻,绝缘安全性能好,开关箱盖方便可靠，外型美观。
