技术标题：[DSP实验箱,DSP教学实验装置]
DSP实验箱,DSP教学实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下DSP实验箱,DSP教学实验装置。这样能对用户选型有非常大的帮助。
DSP实验箱,DSP教学实验装置

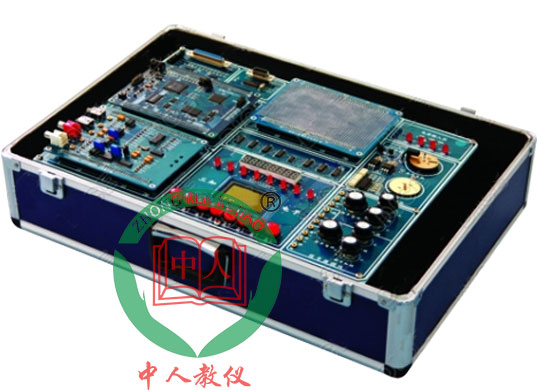

参考图片
DSP实验箱,DSP教学实验装置实验内容：
A、DSP实验：
采用DSP集成调试开发环境Code Composer Studio V2.2。
(一)、硬件实验：
1、CPU基本指令实验
2、I/O口实验。
3、存储器实验
4、中断实验
5、定时器实验
6、同步串口实验
7、UART串口与PC机通讯实验
8、I/O模拟串口实验
9、A/D实验(TLV1571)
10、D/A实验(TLC7528)
11、8BitEPROM 自动装载实验
12、PC机HPI口装载实验
13、Flash ROM实验
14、语音录放实验
（二）、软件算法实验
15、∏R滤波器设计与实验
16、自适应滤波器的实现
17、Convolve卷积积分实验
18、FFT快速傅立叶变换
19、采样定理及实验
20、Correlation相关算法实验
21、DCT离散余弦变换
22、A律压缩扩展实验
B、FPGA实验
软件环境：ALTERA公司QutartusII 3.0
1、译码器设计
2、分频器设计
3、优先编码器的设计
4、加法器设计
5、�？杀浼剖�
6、密码锁设计
7、交通灯实验
8、快速乘法器的设计
9、各种滤波器的设计与实现
DSP实验箱,DSP教学实验装置概述：
DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯�？椤⒅绷鞯缁� �？椋ǹ墒迪直栈房刂疲�、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处 理、变频控制、拖动系统、便携式检测设备等控制场合。
DSP实验箱,DSP教学实验装置主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），最高采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
HPI接口：提供两个接口，分别与PC机或其它主机连接。直流电机闭环实验。（51CPU用来实现测速及液晶显示控制，DSP实现速度控制算法）I/O输入输出�？�。
电源：提供4路电源：+5V，-5V，+12V，-12V，+3.3V及+1.8V由+5V转换而得。
