技术标题：[交流电路实验箱,交流电路实验装置]
交流电路实验箱,交流电路实验装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下交流电路实验箱,交流电路实验装置。这样能对用户选型有非常大的帮助。

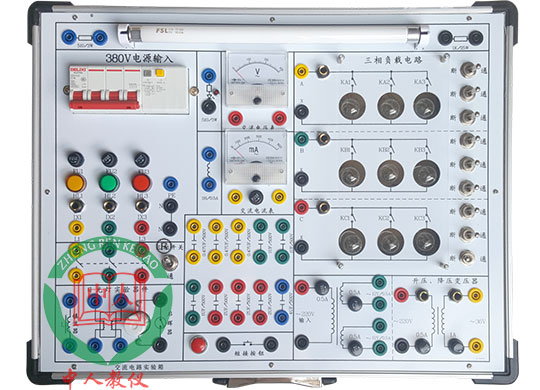

交流电路实验箱,交流电路实验装置
参考图片
交流电路实验箱,交流电路实验装置实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高
交流电路实验箱,交流电路实验装置技术指标
1、电源：交流输入三相四线380V±10%。
2、配三相四线带漏电�；さ缭纯�。
3、有三路短路�；ぁ⑷返缭粗甘镜�、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。
5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压
电容（1μF/500V、2.2uf/500V、4.7μF/500V各3个）。
6、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及1μF/500V高压电容各一只，通过实验可测试各元件的参数。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口，便于电流的测试，可测量原、副边电流。
8、双绕组变压器1只：220V/双路12V。
9、设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA，带有短路�；ぁ�
10、日光灯管和灯脚装在电路板的正面方便，方便维修维护。
11、三相灯组上装有有机玻璃�；ふ郑确乐沟婆菟鸹�，又�；な笛榈枷卟槐惶袒�，还�；ち巳松踩�。
12、设计有专用接地�；は摺�
13、配套自锁紧护套实验导线12根（红、黄、绿、黑各4根），电流接口线1根。
14、交流电路实验箱,交流电路实验装置机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。
