填料精馏实验装置,填料精馏化工实验设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下填料精馏实验装置,填料精馏化工实验设备。这样能对用户选型有非常大的帮助。

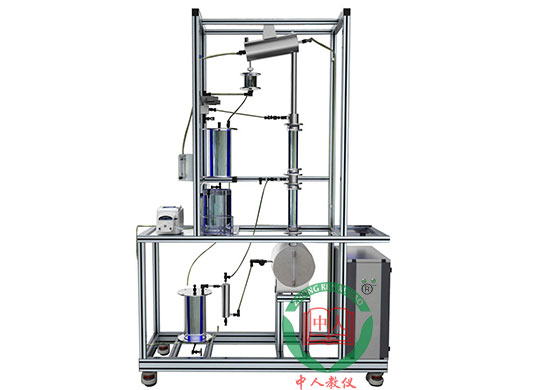

填料精馏实验装置,填料精馏化工实验设备主要设备：
1、304不锈钢塔体：φ30×1200mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。
2、304不锈钢再沸器：再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。
3、塔顶全凝器：盘管式，304卫生级不锈钢，尺寸φ89×300mm�；蝗让婊�0.028m2，冷凝器下部与精馏塔体直接相连，以减少热损失。
4、管路：透明，耐温120℃，耐腐蚀。
5、转子流量计：透明可视，16-160L/h。
6、原料罐、产品罐：玻璃，4L，可密闭。
7、液位计传感器，400mm插入式液位计，4-20mA远传输出，流量检测机构。
8、塔釜压力：压力传感器，测量范围：0-20KPa，精度0.5级。
9、进料计量泵，进料量：2.5-25L/h。
10、回流系统：由2个24V电磁阀和时间继电器控制回流比。
11、温度传感器：Pt100，分辨率0.1℃，精度0.5%。插入长度可调整，直径φ3mm
12、电器：接触器、开关、漏电保护空气开关。
13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。
14、模拟�？椋焊叽�16位分辨率，总和精度±0.5%，内建RS485通讯模式。
15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。
17、额定电压：380V，总功率：3.5kW，质量：约150 kg
12、外形尺寸：1600*550*1600mm(长×宽×高)，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
填料精馏实验装置,填料精馏化工实验设备特点：
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、塔主体、冷凝器和储槽均采用304不锈钢制造，工艺精细，制作精良。
5、进料液与塔釜残液换热，实现废热再利用，体现精馏过程充分利用热能的工程化概念。
6、手动和自动方式精确控制回流比，可实现全回流和部分回流操作。
7、采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。
8、装置设计可360度观察，实现全方位教学与实验。
填料精馏实验装置,填料精馏化工实验设备设计参数：
常压操作。
上升蒸汽量：2L/h。
回流比：4--∞。
塔顶浓度≥80%
公用设施：
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。
电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
装置功能：
1、了解填料精馏塔实验装置的基本结构和工作原理，掌握其操作方法；
塔身透明可视，可观察塔内的工作状态；
进料可与塔釜液热交换，实现废热再利用；
4、回流比可自动控制，观察全回流和不同回流比下，对系统温度稳定性的影响；
5、管路及转子流量计内实验介质流动状态清晰可视；
6、全触摸集成化控制，高稳定数据传输，硬件加密。
实验物料：乙醇—水
外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）。
