智能家居照明系统综合实训装置（CAN总线型）,智能家居照明控制实训系统是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下智能家居照明系统综合实训装置（CAN总线型）,智能家居照明控制实训系统。这样能对用户选型有非常大的帮助。

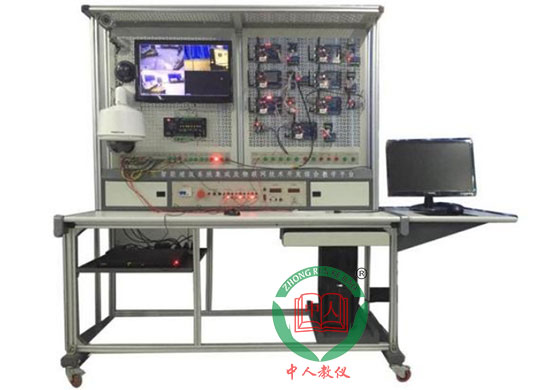

参考图片
系统概述：
智能家居照明系统综合实训装置（CAN总线型）,智能家居照明控制实训系统配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
智能家居照明系统综合实训装置（CAN总线型）,智能家居照明控制实训系统特点：
1、供配电系统和照明系统可实现实时调度运行
2、采用上们机和7寸触摸屏采集控制�？槭迪侄缘缌ο低持懈骼嗍莸牟杉�
3、采用先进CAN总线通信协议组网
4、配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路
楼宇照明系统是一种先进的照明控制方式 ，它是采用全数字、�？榛⒎植际降南低辰峁�，通过五类线连接到时一起，它可以是整个建筑智能化系统的一个子系统一部分，通过网络接入BA系统，也可作为独立的系统自动控制
智能家居照明系统综合实训装置（CAN总线型）,智能家居照明控制实训系统技术参数：
1、输入电源：三相四线～220V±10% 50Hz
2、环境温度：-10℃～+40℃
3、装置容量：＜5kVA
4、安全�；ぃ壕哂新┑绫；�
基本配置：
1.控制屏
控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集�？橥瓿啥嘀值缌康牟杉旱缪埂⒌缌鞴β�、电能等，并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、�？乜睾椭悄艿鞴庾爸玫取�
2.照明演示
照明演示柜为楼宇照明控制部分的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。
3.下位机系统
下位机系统采用智能控制�？�、继电器�？�、8路路灯、经纬度、时控、智能网关主机、8路0-10V调光模块、4路3A可控硅、调光�？椤⒅悄�6键面板、智能9键触屏面板、7寸液晶触摸屏（带时控）、8路干接点模块、系统电源组成。
4、上位机系统软件实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过CAN总线与上位机系统通信。
5、智能电源管理系统
具有短路、过流、过压、欠压、失压、功率限定6大�；すδ埽坏缭淳哂幸患üδ�，处理故障时，防止漏电�；て骱险ⅲ斐纱サ缥Ｏ�；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
短路�；ぃ罕；ど璞傅缌鞔蟮�3倍时同，0.3秒内瞬间跳闸
漏电�；ぃ旱甭┑缰档酱锷瓒ㄖ�1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火�；�，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
过压�；ぃ河行Х乐股璞杆鸹�，当电压达到时270V时，系统0.5秒内瞬间跳闸。
欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
故障查询：一键故障可查询历史故障源
故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
手自动功能：手动、自动自由切换
实训项目：
1.照明和控制设备认识与应用实训项目
(1)常用灯具的认知与应用
(2)智能家居照明调试
(3)智能面板认知与应用
(4)遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
(1)照明灯具及普通控制设备的安装和调试控制
(2) 路灯、经纬度、时控照明设备的控制
3.智能照明控制线路安装和调试实训项目
(1)时间表控制模式下照明线路组建和控制
(2)情景切换控制模式下照明线路组建和控制
(3)远程强制控制模式下照明线路组建和控制
(4)动态控制模式下照明线路组建和控制
4.综合调度控制部分
(1)供配电子系统和照明子系统联合监控
(2)供配电子系统、照明子系统和其他楼宇子系统联合监控
主要配置表：
|
名称 |
产品名称 |
功 能 |
数量 |
|
1 |
12路16A（20A）智能控制模块 |
提供12路16A（20A）继电器开关，每回路可独立控制3300W设备开关；自动记忆各继电器状态，断电重启后恢复之前状态；具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；具有8组互锁模式，可任意分别继电器所属互锁组，自由组合互锁模式； |
1 |
|
2 |
8路路灯、经纬度、时控 |
提供8路16A（20A）继电器开关，每回路可独立控制3300W设备开关；自动记忆各继电器状态，断电重启后恢复之前状态；具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；具有8组互锁模式，可任意分别继电器所属互锁组，自由组合互锁模式； |
1 |
|
3 |
智能网关主机 |
CAN总线支持63个终端设备；带定时自动控制功能，可按年/月/周/日循环定时。通过场景控制，可批量控制下级终端。通过网口可本地或远程下载数据。主机通过网络与上位机组成强大的控制系统。(Can-Bus、TCP/IP互通) |
1 |
|
4 |
8路0-10V调光�？� |
提供8路0~10V DAC出，具有10级调光等级。 自动记忆各路输出状态，断电重启后恢复之前状态；具有互锁模式，自由组合互锁模式； |
1 |
|
5 |
4路3A可控硅 调光�？� |
提供4路3A调光输出，具有10级调光等级。 自动记忆各路输出状态，断电重启后恢复之前状态；具有互锁模式，自由组合互锁模式； |
1 |
|
6 |
智能6键面板 |
可编程6键复位式轻触面板 |
1 |
|
7 |
智能9键触屏面板 |
可编程9键轻触面板 |
1 |
|
8 |
7寸液晶触摸屏（带时控） |
7寸TFT 6,5000色真彩色工业级屏幕，可以不用网关主机，直接控制智能照明控制�？�，最多带8个控制�？� |
1 |
|
9 |
8路干接点模块 |
标准导轨式安装占8个模数位；提供8路干接点输入。具有本机及远程编程、测试功能。 |
1 |
|
10 |
系统电源 |
过流、过载和短路保护，为系统提供24V，1.5A可靠的供电电源 |
1 |
|
11 |
上位机系统软件 |
Can-Bus智能照明控制管理系统(Can-Bus、TCP/IP互通) |
1 |
|
12 |
照明灯 |
|
1 |
|
13 |
线材 |
|
1 |
