压缩制冷性能测定实验装置,压缩制冷性能测定实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下压缩制冷性能测定实验装置,压缩制冷性能测定实训设备。这样能对用户选型有非常大的帮助。
压缩制冷性能测定实验装置,压缩制冷性能测定实训设备功能：
1、标准工况下的制冷量、制热量实验；
2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响；
3、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象；
研究压缩机在不同的冷却温度下制冷效率和制冷系数；
4、制冷压缩机制冷量的测试方法；
5、蒸发温度、冷凝温度与制冷量的关系；
6、制冷系统主要运行参数及其相互之间的影响。

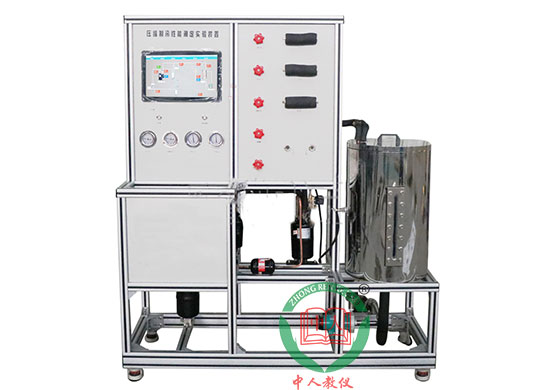

压缩制冷性能测定实验装置,压缩制冷性能测定实训设备特点：
1、安全保护：设有电压型漏电�；�、电流型漏电�；ぁ⒐鞅；�、过载�；�、接地�；ぁ�
2、采用1匹制冷机组，冷凝器和蒸发器均为水换热器，系统结构紧凑、布局合理，造型美观大方。
3、本装置适用于高等院校制冷专业相关课程的教学实验，它不但能开设制冷压缩机性能参数的测定实验，而且还能进行制冷循环基本原理的演示实验。
压缩制冷性能测定实验装置,压缩制冷性能测定实训设备主要配置：
全封闭制冷压缩机、冷凝器、节流阀、蒸发器、冷水泵、热水泵、涡轮流量计、水箱、电加热装置、温度传感器、高低压控制器、干燥过滤器、储液罐、功率表、压力表、铝合金框架、电控系统、触摸屏、软件等组成。
公用设施：
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜2.5kVA
制冷剂：R22
制冷量：1.3kW
压缩制冷性能测定实验装置,压缩制冷性能测定实训设备技术参数
1、制冷系统采用封闭式制冷压缩机，蒸发器和冷凝器均为水换热器。包含视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。制冷工质采用R22。
2、测量参数：电压：0～250V，电流：4～5A，水流量40～400L/h，排气压力1.5Mpa，吸气压力 0.04～0.07Mpa.
3、冷、热水泵参数： 不锈钢水泵，流量: 30L/min ，扬程：15m，功率：260W。
4、涡轮流量计：量程范围0-1.0m3/h，精度0.5级。分别测量冷凝器和蒸发器冷却水流量。
5、高低压力表：量程为-0.1～+1.5MPa和-0.1～+3.5MPa，分别实时测量制冷系统低压侧和高压侧压力的压力变化。
6、冷水箱: 不锈钢,容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱 :不锈钢,容积：60L，加热功率2.0KW（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接。
9、阀门：采用304不锈钢阀。
9、温度测量：采用PT100铂电阻作传感器，测量范围-50℃～150℃，分辨率0.1℃，精度0.5%，。共测10组温度参数，分别为压缩机吸气温度、压缩机排气温度、冷凝器进口温度、冷凝器出口温度、节流前温度、蒸发器出口温度、冷却水进口温度、冷却水出口温度、载冷剂进口温度、载冷剂出口温度。
10、高低压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
11、电器：接触器、开关、漏电保护空气开关。
12、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。
13、模拟�？椋焊叽�16位分辨率，总和精度±0.5%，内建RS485通讯模式。
14、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
15、采用15寸一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。
16、功率表：测量压缩机功率。通过键控、数显窗口实现智能控制，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询功率和功率因数的测试数据。
17、控制屏：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
18、外形尺寸：1600×600×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套。
