工业传感器与计算机控制检测实训装置,工业传感器检测实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下工业传感器与计算机控制检测实训装置,工业传感器检测实训台。这样能对用户选型有非常大的帮助。

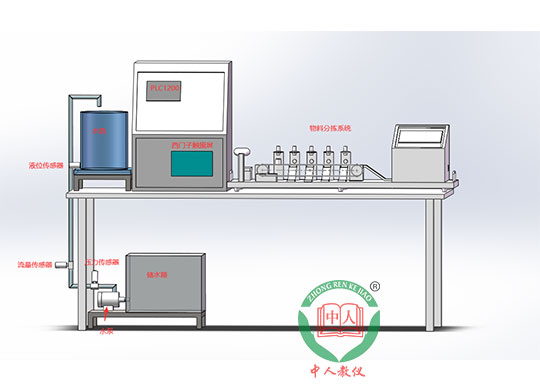

参考图片
1、工业传感器与计算机控制检测实训装置,工业传感器检测实训台主控台部分
控制屏
|
设备 |
型号 |
备注 |
|
西门子S7-1200PLC |
CPU 1217C DC/DC/DC 6ES7 217-1AG40-0XB0 |
数字量14 点输入/10 点输出 模拟量2 路输入/2 路输出 |
|
西门子数字量输入输出�？� |
SM 1223 DI 16×24 V DC DQ 16×RLY 6ES7 223-1PL32-0XB0 |
|
|
西门子模拟量输入模块 |
SM 1231 AI 4 x 16 位 6ES7 231-5ND32-0XB0 |
|
|
西门子模拟量输出�？� |
SM 1232 AQ 4x14 位 6ES7 232-4HD32-0XB0 |
|
|
西门子RS485信号板 |
CB 1241 RS485 6ES7 241-1CH30-1XB0 |
|
|
西门子触摸屏 |
TP700 6AV2124-0GC01-0AX0 |
|
|
西门子伺服控制器 |
SINAMICS V90 6SL 3210-5FE10-8UF0 |
|
|
西门子伺服电机 |
V90 PN 1FL6034-2AF21-1AA1 |
|
|
西门子变频器 |
G120 控制单元： AC380 0.75KW 带内置A级滤波器 6SL 3210-1PE12-3AL1 控制单元： [ CU250S-2] 6SL 3246-0BA22-1FA0 面板：IOP-2智能操作面板 6SL3255-0AA00-4JA2 |
|
|
智能仪表 |
包括温控仪带485通讯MODBUS RTU 通信，温控仪带PID wifi控制 |
|
|
三相多功能智能数显表带通讯 |
智能数显电表485通讯 |
|
2、物料分拣和物流系统
现代物流仓储自动化实训系统，是对生产物流活动进行计划、组织、指挥、协调、控制和监督，使各项物流活动实现协调与配合。以工业工程知识点为对象，贯穿了现代管理技术、自动化技术、系统工程技术及现代信息技术。
1）条码实训系统
采用CCD扫码，识别一维和二维条形码来识别不同材料并进行分拣。结合上位机软件完成物流系统的实训。支持TTL/232接口，采集和控制是通过PLC实现。
系统对每一件物品进行编码，生成与实物一一对应的条码符号，便构成了物品管理的基本条件。在库房管理的入库、拣货、出库等环节，使用条码识读设备扫描条码，可以及时准确地记录物品的流转情况，确保账面信息与实物信息的统一。PLC根据物品管理规则通过传感器和对执行机构发出信号进行物品识别分拣。
2）分拣实训系统
采用光电传感器、电感传感器、电容传感器、霍尔传感器，识别不同材料并进行分拣。结合上位机软件完成物流系统的实训。支持TTL/232接口，采集和控制是通过PLC实现。
系统对不同材质不同颜色的工件，采用不同传感器进行识别。输送带把识别出来的工件依次送到分拣工位，PLC根据各工位传感器发出信号通过执行机构进行分拣。
物流系统和分拣系统
包含传感器：1、扫码枪（二维码生成器），2、光电开关传感器，3、霍尔开关传感器，4、电感开关传感器，5、电容开关传感器。6、色标传感器7、镜面反射式光电传感器8、光纤传感器（漫反）9、光纤位移传感器11、执行机构：12、传送带，13、推杆。
3、位移转速装置
包含传感器：1）西门子变频器，西门子伺服电机，西门子伺服控制器，旋转编码器，位移传感器光栅，超声波传感器.噪音传感器。
4、转速装置
包含传感器：1）扭矩传感器，振动传感器，磁粉制动调节器，电机，齿轮传感器
5、过程控制模型装置
本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。
本装置具有多重安全�；ぃ峁�IEC标准信号及相关测试点供PLC接入进行编程实验。
装置技术条件
1）输入电源：二相三线AC220V±10％ 50Hz；
2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量：<0.5kVA；
4）外形尺寸：700mm×650mm×500mm；偏差为5%以内。
系统配置
|
执 行 机 构 |
|||||
|
|
名称 |
单位 |
数量 |
备注 |
特点 |
|
1 |
小型增压泵加压直流无刷水泵 |
台 |
1 |
功率60瓦，量程780升/小时，调速功能：水泵外接0-5V 调速信号。 |
|
|
传 感 变 送 器 |
|||||
|
2 |
扩散硅压力（液位）变送器
|
只 |
1 |
扩散硅压力（液位）变送器：选用原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）0-5kpa。一个一体式压力变送器用来对水箱压力进行检测，其量程为0～5Kpa，输出信号为4-20mA DC，精度为0.5级。接液件材质为JIS SCS14A 哈氏合金C-276 JIS SUS316，带不锈钢隔离膜片，NEPSI隔爆许可：dⅡCT6 环境温度为-40-60℃ 电气接口为1/2NPT，同时采用信号隔离技术，对传感器温度漂移跟随补偿。 |
|
|
3 |
压力变送器
|
只 |
1 |
选用原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；量程：0-100kpa。接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 |
不锈钢隔离膜片,适用范围广,高精度,高温定性,高可靠性,结构精巧安装方便,零点漂移小,它的价格是普通的传感器的两倍 |
|
4 |
涡轮流量计及流量变送器 |
套 |
1 |
采用标准二线制传输方式，工作时需提供24V直流电源。流量范围：0.2～1.2m3/h,精度±0.5％；输出: 4～20mA电流信号，分别用来测量两个管路的流量大小。 |
结构小巧精致,安装方便,精度高 |
|
5 |
温度传感器 PT100加上变送器 |
套 |
1 |
包括Cu50铜电阻；PT100铂电阻；K型热电偶； E型热电偶 |
|
|
6 |
重量传感器 |
套 |
1 |
测量水箱和水的重量及控制 |
|
|
7 |
实验用透明有机玻璃水箱 |
套 |
1 |
圆形，直径20cm。水箱设计要求：结构独特，由三个槽组成，分别为缓冲槽、工作槽和出水槽，进水时水管的水先流入缓冲槽，出水时工作槽的水经过带燕尾槽的隔板流入出水槽，这样经过缓冲和线性化的处理，工作槽的液位较为稳定，便于观察。水箱底部均接有扩散硅压力传感器与变送器，可对水箱的压力和液位进行检测和变送。 |
|
|
8 |
储水箱 |
套 |
1 |
由10MM厚的亚克力有机玻璃制作，配不锈钢盖子，要求结构设计独特，加配不锈钢过滤网，拆洗方便。如果要清洗水箱内部的污垢可以把过滤网罩卸下来，以防杂物进入水泵和管道。水箱的上部和底部须装有不锈钢注水阀门和不锈钢排水阀门，方便实验用水的更换。 |
|
实训项目
1、各传感器装配教学仿真演示
2、各传感器原理教学仿真演示
3、电感式传感器、电容式传感器的测试及应用
4、电阻霍尔式传感器的测试及应用，包括霍尔式传感器、电阻式传感器
5、磁电传感器的测试及应用
6、光电传感器的测试及应用，包括漫反射光电传感器、镜面光电传感器、对射光电传感器、光纤传感器
7、颜色传感器�？榈牟馐约坝τ�
8、位移传感器的测试及应用，光栅
9、温度传感器的测试及应用，包括Cu50铜电阻；PT100铂电阻；K型热电偶； E型热电偶
10、超声波传感器的测试及应用
11、增量式光电编码器传感器的测试及应用
12、旋转编码器的测试及应用
13、压力传感器的测试及应用
14、重量传感器的测试及应用
15、湿度传感器的测试及应用
16、PM2.5传感器的测试及应用
17、噪音传感器的测试及应用
18、扭矩传感器的测试及应用
19、震动传感器的测试及应用
20、色标传感器的测试及应用
21、激光测距传感器的测试及应用
22、气/水流量传感器的测试及应用
23、调节阀、智能电液阀门的测试及应用
24、液位传感器的测试及应用
25、成分传感器的测试及应用
26、扫描枪传感器的测试及应用
27、气压传感器的测试及应用
28、二维码传感器的测试及应用
29、视觉传感器的测试及应用
30、智能仪表的测试及应用，包括温控仪带485通讯MODBUS RTU 通信，温控仪带PID wifi控制，三相多功能智能数显电表485通讯等
31、西门子S7-1200 PLC系统配套传感器实现控制要求
（1）材料分拣（电感、电容、光电、颜色、色标、视觉、磁性、编码器）
（2）恒温PID控制（温度、温控仪）
（3）模拟量控制（灯带）
（4）伺服定位
（5）步进电机运行（电感）
（6）变频器控制（编码器）
（7）西门子触摸屏显示
（8）环境检测显示（pm2.5、噪音、温度、湿度）
（9）称重控制（重量）
（10）电机运行情况检测（温度、扭矩、振动）
（11）视觉检测（视觉）
（12）水流量控制（水流量计、智能电液阀门、调节阀）
（13）恒压供水（液位、成分、流量）
（14）测距（激光测距、超声波）
（15）智能仪表应用
