可视制冷循环演示装置（外氟内水）,可视制冷循环演示系统

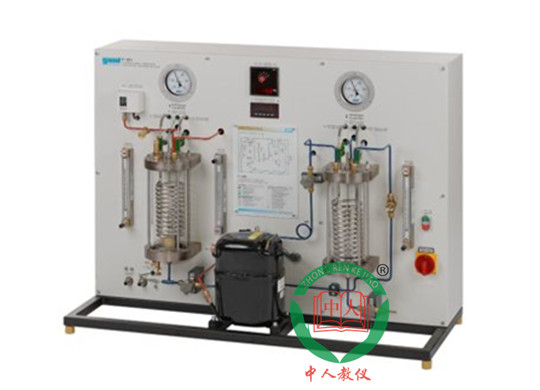

参考图片
一.可视制冷循环演示装置（外氟内水）,可视制冷循环演示系统概述：
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
二、可视制冷循环演示装置（外氟内水）,可视制冷循环演示系统主要特点：
1、制冷剂:可通过玻璃冷凝器、蒸发器观察制冷剂在螺旋蒸发器、冷凝器管外蒸发，冷凝的雾化过程。
2、玻璃冷凝器（制冷剂走外，蒸发器管内管里走水），可透过玻璃可观察制冷工质在玻璃冷凝器中的冷凝过程，及压缩机的工作现象，
3、玻璃蒸发器：（制冷剂走外，蒸发器管内走水）可透过玻璃，观察制冷工质在玻璃蒸发器中的蒸发过程，及压缩机的工作现象。
三、可视制冷循环演示装置（外氟内水）,可视制冷循环演示系统主要配置：
实验装置：由制冷系统、温度测试、流量测量以及控制系统等组成。
1、温度测量：
可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
2、控制屏：
采用面板为双层彩色喷塑结构，造型新颖；面板上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板
3、�？椋�
分别测量压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；
1）具有短路、过流、过压、欠压、失压、功率限定6大�；すδ�；电源具有一键锁定功能，处理故障时，防止漏电�；て骱险�，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
2）采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
3）阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
4）短路�；ぃ罕；ど璞傅缌鞔蟮�3倍时同，0.3秒内瞬间跳闸
5）漏电�；ぃ旱甭┑缰档酱锷瓒ㄖ�1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火�；�，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
6）过压�；ぃ河行Х乐股璞杆鸹�，当电压达到时270V时，系统0.5秒内瞬间跳闸。
7）欠压�；ぃ河行Х乐股璞杆鸹担钡缪勾锏绞�165V时，系统0.5秒内瞬间跳闸。
8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
9）故障查询：一键故障可查询历史故障源
10）故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
11）手自动功能：手动、自动自由切换
4、制冷系统：
由压缩机、玻璃冷凝器、视液镜、干燥过滤器、手动节流阀、石英玻璃蒸发器；制冷剂：600A，
5、二次循环系统：流量1吨，扬程9米，流量计：4-90L/h；
6、有机水箱：30×20×30cm；
7、外形尺寸：1000×700×800mm 工作电压：220V 功率：500W
8、虚拟多用表参数：
交流电压量程档位分：10、50、250、1000
直流电压档位分：0.25、1、2.5、10、50、250、1000
欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K
电流表档位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
红外发射检测功能：垂直角度±15°距离1-30cm
三极管测量孔
9、玻璃冷凝器1个：
10、玻璃蒸发器1个
11、螺旋热交换器2个
四.可视制冷循环演示装置（外氟内水）,可视制冷循环演示系统实训功能：
1、进行制冷循环过程和演示，
3、可通过玻璃观察制冷工质的蒸发过程、的工作现象
4、可通过玻璃观察制冷工质的冷凝过程、的工作现象
3、可演示制冷系统的常见故障
4、可演示水系统的循环原理
5、认知制冷系统中多节流阀作用和结构样式
6、研究制冷系统中的制冷剂回流热泵原理。
8、手动膨胀阀的使用
