平面空间机构创意组合测试分析及仿真实验台,平面空间机构实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下平面空间机构创意组合测试分析及仿真实验台,平面空间机构实验台。这样能对用户选型有非常大的帮助。
平面空间机构创意组合测试分析及仿真实验台,平面空间机构实验台

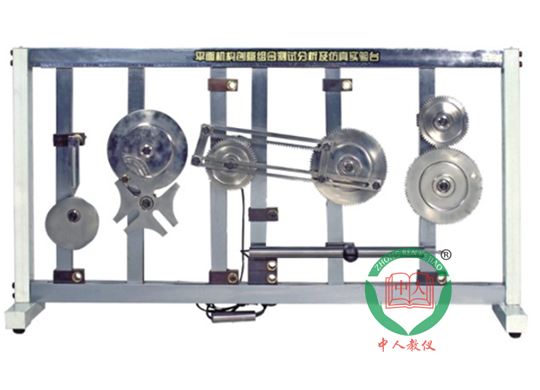

参考图片
实验项目:
1.平面机构组成原理的拼装及仿真设计实验
2.平面机构运动参数测试分析实验
3.计算机软件虚拟实验
实验内容:
1.平面机构组成原理的拼装及仿真设计实验
(1)齿轮对心曲柄滑块机构
(2)齿轮-偏置曲柄滑块机构
(3)等速运动-等加速等减速运动规律凸轮机构
(4)简谐运动规律凸轮机构
(5)槽轮机构
(6)齿轮- - 曲柄摇杆机构
(7)曲柄摆块齿条齿轮机构
(8)摆块机构
(9)摆动导杆-对心滑块机构
(10)摆动导杆-偏置滑块机构
(11)正弦机构
(12)摆动导杆-双摇杆机构
(13)齿轮-齿轮齿条机构(手动测试)
主要技术特点:
1.该实验台可对学生进行虚拟拼装和实物拼装两次训练，能节省实物拼装用时。
2.该实验台主要由机架、步进电机、带传动装置和一个零件存放箱组成，零件存放箱内配备有可拼装二十三种平面及空间机构的各种零部件.
3.该实验台可提供多种搭接与运动参数实验。学生可根据功能要求自己进行设计,利用传感器、数据采集卡、计算机、图形化编程平台等先进测试设备和软件进行实验测试操作和数据图形处理�？啥曰乖硕问惺凳辈杉浞痔逑殖鱿冉杉璞负图际醯母咚佟８咝�、高可靠性特点。
4.本实验台采用步进电机做机构的驱动装置，步进电机稳定运行时，转速稳定而精准，是开环控制系统的理想驱动源。
主要配置及技术参数:
1.步进电机1台额定转矩6N.m;转速n=0- 100r/min;
2.磁敏角位移传感器1个0-5V连续;
3.直线位移传感器1个行程L= 185mm;线性误差< 0.5%; .
4.平面机构测控驱动调速盒1个;
5.零件存放箱1个:
6.专用测试分析软件光盘1张;
7.实验台机架数量: 1个外形尺寸:1200x 350x 650mm.
