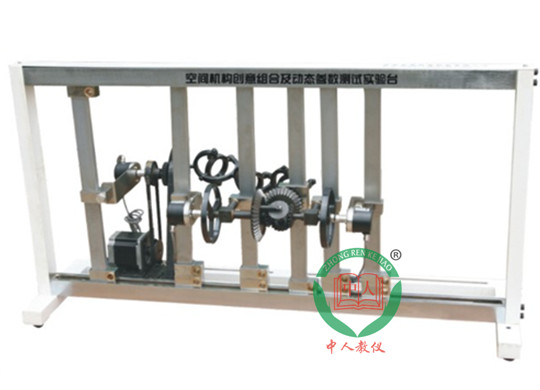

空间机构创意组合及动态参数测试实验台,空间机构动态参数实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下空间机构创意组合及动态参数测试实验台,空间机构动态参数实验台。这样能对用户选型有非常大的帮助。
空间机构创意组合及动态参数测试实验台,空间机构动态参数实验台能较好地完成从机构运动方案创新设计、仿真、拼装到运动参数测试分析全过程�？膳嘌曰乖硕桨傅拇葱律杓�，并自己动手搭接机构，研究机构的运动参数，了解传感器的安装调试、软件调试及数据的测试与分析,是培养学生掌握测试分析和实践动手能力的综合实验台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实验，是构建开放性创新型实验室的重要设备之一。
空间机构创意组合及动态参数测试实验台,空间机构动态参数实验台主要技术特点:
1.该实验台可对学生进行虚拟拼装和实物拼装两次训练，能节省实物拼装用时。
2.该实验台主要由机架、步进电机、带传动装置和一个零件存放箱组成，零件存放箱内配备有可拼装六种空间机构的各种零部件。
3.该实验台可提供多种搭接与运动参数实验。学生可根据功能要求自己进行设计利用传感器、数据采集卡计算机、图形化编程平台等先进测试设备和软件进行实验测试操作和数据图形处理�？啥曰乖硕问惺凳辈杉浞痔逑殖鱿冉杉璞负图际醯母咚佟⒏咝�、高可靠性特点。
4.本实验台采用步进电机做机构的驱动装置，步进电机稳定运行时，转速稳定而精准，是开环控制系统的理想驱动源。
空间机构创意组合及动态参数测试实验台,空间机构动态参数实验台实验项目:
1.空间机构组成原理的拼装及仿真设计实验;
2.实验方案设计:
3.空间机构运动参数测试分析实验。
实验机构:
1.非园齿轮与空间球铰机构组合传动
2.盘型凸轮机构与蜗轮蜗杆及锥齿轮组合传动
3.棘轮棘爪机构与链杆机构组合传动
4.槽轮机构与锥齿轮及直齿轮减速机构组合运动。
5.运动分解机构与三级万向联轴器组合运动
6.运动合成机构与两组电机带轮组合运动
主要配置及技术参数:
1.步进电机2台额定转矩6N-m;转速n=0- 100r/min;
2.磁敏角位移传感器3个0-5V连续;
3.直线位移传感器1个行程L= 185mm;线性误差<0.5%;
4.空间机构测控驱动调速盒1个;
5.数据采集卡1张
6.零件存放箱1个;
7.专用虚拟软件光盘1张;
8.专用测试分析软件光盘1张;
9.实验台机架数量: 1个外形尺寸:1200x350x650mm,
