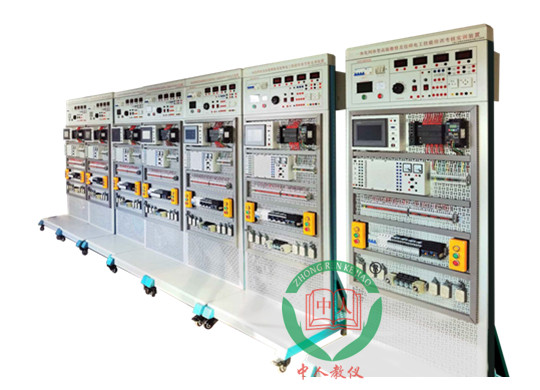

防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备。这样能对用户选型有非常大的帮助。
一、防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备概 述
针对防爆电气相关仪器及特点，完成对防爆电气设备的使用、安装、接线、故障排除等能力的考察。
二、防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备特点：
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.装置设有电压型和电流性漏电�；て�，能确保操作者的人生安全；
三、防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：框架：800×600×1900mm
6.漏电�；ざ鞯缌鳎骸�30mA；漏电�；ざ魇奔洌骸�0.1s。
四、装置的基本配置及功能
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、交、直流电源
(1) 直流稳压电源：24V/5A一路，＋5V/0.5A一路，具有短路软截止自动恢复�；すδ�。
(2) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
4、整流二极管：IN5408四只
（二）实训平台
实训平台为铝型材加网孔板结构，结构坚固，造型美观大方。平台底部可以放置实训电机。
五、 防爆电气控制技术技能培训考核实训装置,防爆电气技术培训设备配置表
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1. |
实训考核台架 |
台 |
1 |
外形尺寸：800mm×700mm×1900mm ； 材 料：钢质结构；符合国家相关环保要求； 输入电压：AC 380 V±10% 50 Hz 三相五线； 容 量：＜1.5 kVA； |
|
2. |
防爆按钮盒 |
只 |
2 |
3开关+1急停 |
|
3. |
防爆操作柱 |
只 |
1 |
2灯2钮1表1开关 |
|
4. |
防爆插座 |
只 |
2 |
5孔10A |
|
5. |
防爆开关 |
只 |
2 |
单开双控 |
|
6. |
照明开关 |
只 |
1 |
220V 10A |
|
7. |
LED防爆投光灯 |
只 |
1 |
50W |
|
8. |
防爆声光报警器 |
只 |
1 |
220V |
|
9. |
防爆接线盒 |
只 |
2 |
三通 |
|
10. |
防爆接线盒 |
只 |
2 |
直通 |
|
11. |
防爆接线盒 |
只 |
2 |
四通 |
|
12. |
防爆穿线盒 |
只 |
2 |
三通 |
|
13. |
防爆穿线盒 |
只 |
2 |
直通 |
|
14. |
防爆穿线盒 |
只 |
2 |
四通 |
|
15. |
防爆挠性软管 |
根 |
2 |
300mm |
|
16. |
防爆挠性软管 |
根 |
2 |
500mm |
|
17. |
防爆挠性软管 |
根 |
2 |
700mm |
|
18. |
防爆挠性软管 |
根 |
2 |
1000mm |
|
19. |
防爆接线箱 |
个 |
2 |
400×300×210mm |
|
20. |
防爆电机 |
台 |
1 |
4极、0.12KW |
|
21. |
交流接触器 |
只 |
6 |
CJX1-09/22 AC220V |
|
22. |
热过载继电器 |
只 |
2 |
NR2-25 |
|
23. |
防爆人体静电释放器 |
台 |
1 |
声光语音报警 |
|
24. |
工具分类盒 |
个 |
1 |
定制 |
|
25. |
配套工具 |
套 |
1 |
|
|
26. |
防爆标示牌 |
套 |
1 |
|
六、实训项目
1、防爆电气的认知
2、防爆电气的安装
3、防爆灯具的安装接线调试
4、防爆电机的安装接线调试
5、人体除静电实训
6、工具的使用和操作规范实训
7、防爆标示牌的识别与认知
