透明液压实验台的作用与目的是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下透明液压实验台的作用与目的。这样能对用户选型有非常大的帮助。

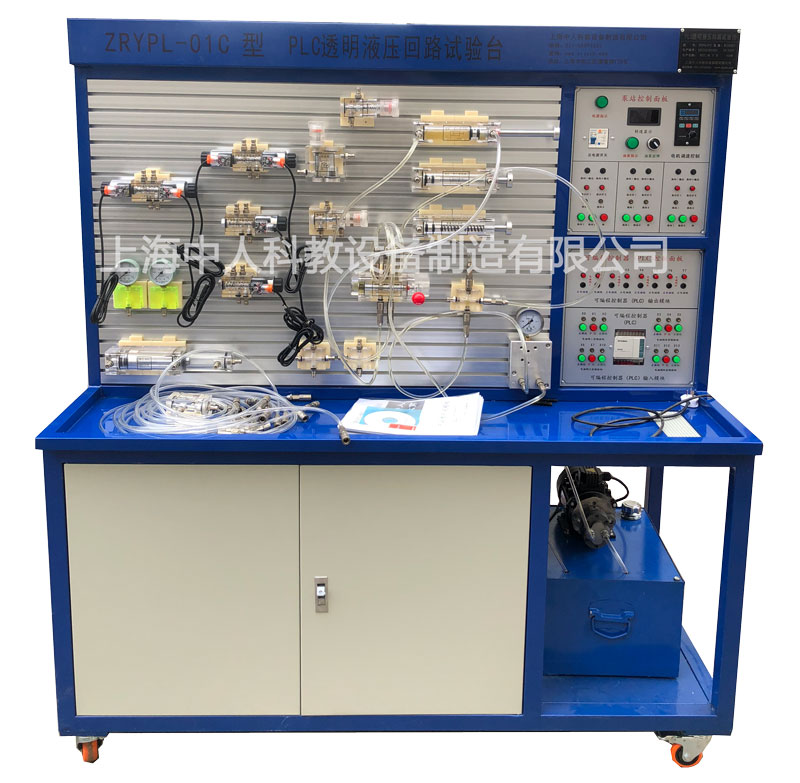

透明液压实验台的作用
透明液压实验台可以在学生完成了液压传动专业课程理论学习后，进行的一个不可或缺的实践性教学环节。要求学生综合运用所学过的专业知识，针对组成液压系统的各种回路功能，进行原理设计并调试。使学生初步具备根据液压系统的功能要求，设计和调试液压基本回路的能力，为以后从事机械工程相关工作打下基础。
透明液压实验台的目的：
1、立足本科教育，培养应用型、创新型的人才。
2、建立以培养学生综合设计能力的系列实验新体系。
3、将传统的单一性、演示型、验证性实验更新为综合性、设计型、搭接式实验，促使学生从课目分科学习向工程实际综合、从知识积累向能力生成转化。
4、为学生提供激发创新思维、学习和实施创新设计的工程环境。
透明液压实验台的配置清单
|
实验操作台 |
||||
|
1 |
实验台 |
钢结构焊接而成 |
1台 |
中人 |
|
2 |
万向轮 |
带自锁功能；滚轮式轴承 |
4只 |
安装实验台底部 |
|
液压泵站 |
||||
|
3 |
专用泵站控制系统 （1套） |
空开带漏保1P+N |
1只 |
CHNT |
|
4 |
交流接触器 |
1只 |
CHNT |
|
|
5 |
急停按钮 |
1只 |
CHNT |
|
|
6 |
旋钮按钮 |
1只 |
CHNT |
|
|
7 |
指示灯 |
1只 |
CHNT |
|
|
8 |
调速器 |
1只 |
定制 |
|
|
9 |
齿轮泵+驱动电动机 |
额定排量:6L/min 额定压力:2.5MPa 最大工作压力：1.0MPa 额定功率:0.37kw 额定电压：AC220V |
1套 |
中人 |
|
10 |
油箱 |
额定容积30L |
1只 |
中人 |
|
11 |
空气滤清器 |
AB-1162 |
1只 |
登胜液压 |
|
12 |
吸油滤油器 |
MF-03 |
1只 |
登胜液压 |
|
13 |
油温油面计 |
YWZ-80T |
1只 |
登胜液压 |
|
液压配件 |
||||
|
14 |
双作用油缸 |
|
1只 |
透明元件 |
|
15 |
单向阀 |
|
1只 |
透明元件 |
|
16 |
顺序阀 |
|
1只 |
透明元件 |
|
17 |
减压阀 |
|
1只 |
透明元件 |
|
18 |
液控单向阀 |
|
1只 |
透明元件 |
|
19 |
手动换向阀 |
|
1只 |
透明元件 |
|
20 |
电磁换向阀 |
二位四通 |
1只 |
透明元件 |
|
21 |
行程换向阀 |
二位四通 |
1只 |
透明元件 |
|
22 |
压力继电器 |
|
1只 |
透明元件 |
|
23 |
压力表 |
0-2.5MPa |
2只 |
透明元件 |
|
24 |
三通 |
|
3只 |
透明元件 |
|
25 |
四通 |
|
3只 |
透明元件 |
|
26 |
油管 |
|
20米 |
定制 |
|
27 |
齿轮泵调压组件 |
|
1块 |
工业件 |
|
28 |
液压油 |
46号 |
20升 |
中石油 |
|
控制面板 |
||||
|
29 |
继电器时间延时�？� |
组件型号：FQ-YS-001 |
1套 |
|
