水冷式制冷机性能综合试验台,水冷式制冷机实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下水冷式制冷机性能综合试验台,水冷式制冷机实训装置。这样能对用户选型有非常大的帮助。
一、水冷式制冷机性能综合试验台,水冷式制冷机实训装置实训项目功能
1、采用水冷式机组，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。
2、制冷剂流量自动/手动调节：可在不同蒸发环境下采取实验数据。如：过热，过冷等。
3、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
4、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
5、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
6、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
7、主、辅测制冷量相对误差的计算与分析
8、制冷机组能效比的计算与分析
二、水冷式制冷机性能综合试验台,水冷式制冷机实训装置特点
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组，冷凝器和蒸发器均为板式水换热器，系统结构紧凑、布局合理，造型美观大方
3、制冷流量控制量控系统
1）在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节
2）改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.
5）模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。过热度。
6）双向流量控制�？椋和ü远鹘谔岣呃涿搅髁�，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。
三、水冷式制冷机性能综合试验台,水冷式制冷机实训装置技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：1.3kW
6.重 量：100kg
7.外形尺寸：110cm×70cm×150cm
四、水冷式制冷机性能综合试验台,水冷式制冷机实训装置基本配置及功能

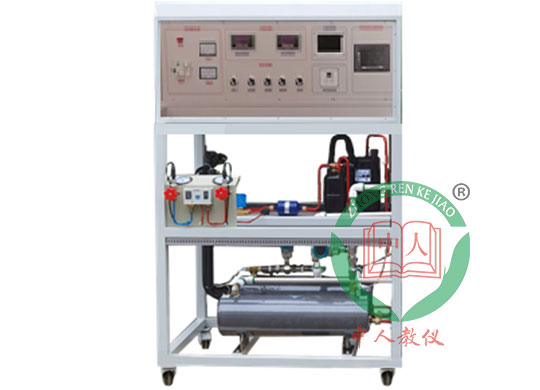

1.控制屏：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2.交流控制单元：单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3.制冷系统：1匹全封闭压缩机、板式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和板式发器
4.冷却循环水系统：教室自行接入自来水。
5、测量仪表：：功率表2只（精度0.5级），分别测量加热功率和压缩机功率。数显窗口实现可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存
6、数据采集�？橄允酒�
智能系统由多个�？榇钆渥槌桑筛莨δ芤�，通过连接线自由组合。�？�1：温度测量功能、�？�2：故障设定�？楣δ堋⒛？�3：温度、温度控制�？椋耗？�4：加热/湿度温度控制
1）、温/湿度模块，通过标准通信协议与5寸触摸屏显示屏通信，上可测量12路温度、12温度过通过在线名称修改。
2）、温度测量仪表功能：通过10K传感器，可在线可测量12路温度。分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
3）、湿度度测量仪表功能：通过变换湿度传感器，可测量12路空间中湿度功能。
7、控制仪表：高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
8、嵌入式触摸屏主机： 系统由显示�？椤⒐δ苣？椤⑸厦腔砑�3部分组成，（出厂根据产品性能，厂家自主配置组合）嵌入式触摸屏主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸5寸，内存156M,电容式。
