技术标题：[高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备]
高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备。这样能对用户选型有非常大的帮助。
高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备
一、高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备简介

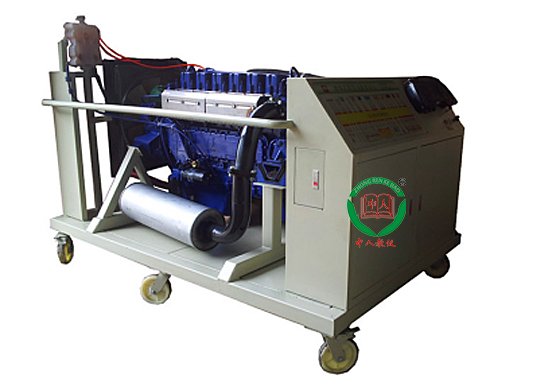

该设备采用 电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备功能特点
1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6.实训台配备有油门控制装置，可方便对发动机加速减速。
7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装�；ぷ爸谩�
8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备技术规格
外形尺寸：1700×1400×1300mm(长×宽×高)
工作电源：直流24V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：150*100mm
五、高压共轨柴油发动机实训台,高压共轨柴油发动机实训设备基本配置(每台)
|
序号
|
名 称
|
规格型号
|
单位
|
数量
|
|
1
|
检测控制面板
|
装有各种检测端子以及彩色电路图
|
套
|
1
|
|
2
|
组合仪表
|
|
套
|
1
|
|
3
|
发动机控制电脑(ECU)
|
全新
|
台
|
1
|
|
4
|
诊断座
|
OBDⅡ
|
个
|
1
|
|
5
|
点火开关
|
|
个
|
1
|
|
6
|
电控高压共轨柴油发动机总成
|
|
套
|
1
|
|
7
|
燃油箱
|
10L
|
个
|
1
|
|
8
|
油门控制装置
|
|
套
|
1
|
|
9
|
进、排气管
|
|
套
|
1
|
|
10
|
水箱(含�；ふ�)
|
|
套
|
1
|
|
11
|
冷却电子风扇
|
12V，80W
|
个
|
2
|
|
12
|
空气滤清器及进气管
|
原车
|
套
|
1
|
|
13
|
蓄电池
|
12V 80Ah
|
台
|
2
|
|
14
|
继电器
|
含：主继电器、起动继电器、冷却风扇继电器、预热继电器等
|
套
|
1
|
|
15
|
保险丝盒
|
|
个
|
1
|
|
16
|
电源总开关
|
50A
|
个
|
1
|
|
17
|
移动台架(带自锁脚轮装置)
|
1700×1400×1300mm(长×宽×高)
|
台
|
1
|
|
18
|
故障模拟与排除装置
|
|
套
|
1
|
|
19
|
设备教师手册
|
|
套
|
1
|
|
20
|
设备合格证、保修卡
|
|
套
|
1
|
