    技术标题：[点火系统示教板,汽车点火系统实训设备]

    点火系统示教板,汽车点火系统实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下点火系统示教板,汽车点火系统实训设备。这样能对用户选型有非常大的帮助。

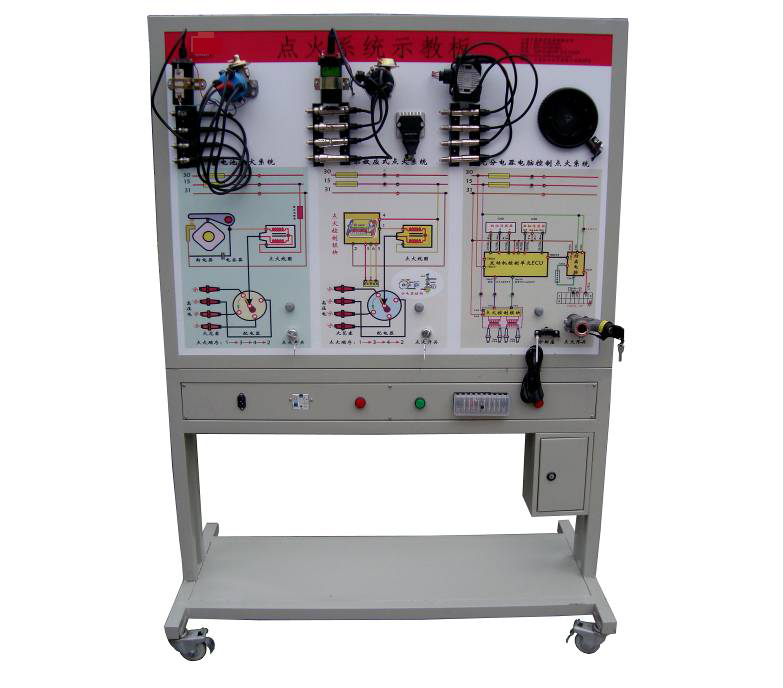

    点火系统示教板,汽车点火系统实训设备

    一．点火系统示教板,汽车点火系统实训设备产品简介

    本产品选用汽车三种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有三种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车点火系统的理论和维修实训的教学需要。
    本实训台功能齐全、操作方便、安全可靠。
    二．点火系统示教板,汽车点火系统实训设备主要用途
    1．适用于各类型院校及培训机构对汽车点火系统理论和维修实训的实训教学需要。
    2．适用于各类型院校及培训机构对汽车点火系统�？榈ピ萄枰�。
    3．适用于汽车职业技能鉴定考核的需要。
    4．适用于汽车点火系统�？榈慕峁褂朐砣现⒐δ芏菔�、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
    三．点火系统示教板,汽车点火系统实训设备结构组成
    安装三种不同类型点火系统:①四缸传统触点点火系统②大众霍尔电子点火系统③大众电控双缸点火系统;
    发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、移动台架等及使用说明书等。
    四．点火系统示教板,汽车点火系统实训设备功能特点
    1．可运行三种不同类型汽车点火系统，展示三种不同类型汽车点火系统的组成结构及原理。
    2．操纵点火开关与电机调节开关，可真实演示汽车三种不同类型点火系统的工作过程。
    3.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
    4．用LED 灯显示工作状态。
    5.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
    6．数显表显示传感器信号电压值。
    7．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
    8．大众电控双缸点火系统，安装OBD诊断座，可测试系统故障码及数据流等参数。
    9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
    10. 配备有使用说明书、实验指导书等相关资料。
    11．台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
    五．点火系统示教板,汽车点火系统实训设备外形与颜色
    设备外形：1240×650×1700mm(长×宽×高)
    设备颜色：亚光灰（用户可选择各种颜色）
    六．点火系统示教板,汽车点火系统实训设备制造工艺
    1．设备检测面板
    采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
    2.设备面板柜
    2.1钢性结构焊接
    2.2冷板：1.5mm
    2.3一次冲压成形
    2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
    3.设备底座架
    3.1钢性结构焊接
    3.2方管：40*40*2.0mm
    3.3底板冲压成形
    3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
    4.万向脚轮
    4.1前二只万向带锁止功能脚轮
    4.2后二只万向脚轮
    4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
    4.4脚轮：50mm×50mm(直径×宽度)
    4.5脚轮支撑：0.5T
    七．点火系统示教板,汽车点火系统实训设备技术指标
    1.工作电源：直流12V
    2.工作温度：-40℃～+50℃

    3．交流电源：220V
