传感器与执行器综合实训台,汽车传感器示教板是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下传感器与执行器综合实训台,汽车传感器示教板。这样能对用户选型有非常大的帮助。
一、传感器与执行器综合实训台,汽车传感器示教板产品简介

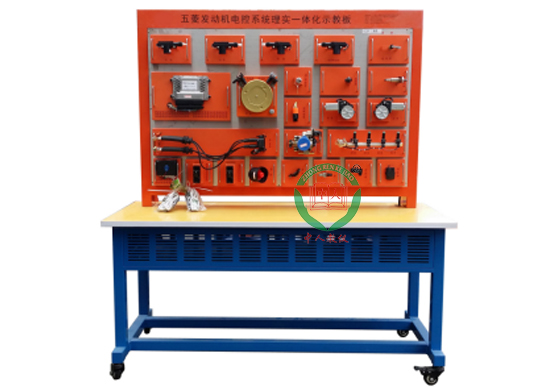

该设备采用汽车传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。
二．传感器与执行器综合实训台,汽车传感器示教板功能特点
1.采用完整的发动机传感器与执行器部件（元器件采用积木�？橹谱�，灵活取放与固定实验挂件），使用曲轴传感器信号轮，模拟发动机运行；实验插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元，组合仪表，燃油箱，油泵，油泵继电器，保险丝盒，喷油嘴4个，喷油导管，喷油量杯，可移动台架，多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器与执行器，认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱，燃油量传感器，发动机控制单元，组合仪表，油泵继电器，点火开关，诊断座，保险盒，安装喷油嘴和量杯，面板上安装有检测端子，可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子，可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号，可使燃油泵工作，喷油嘴喷油，火花塞点火。
7.设备上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。
10.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
11.元器件采用积木�？橹谱�，固定件采用冷板冲压成形。
12.实验桌采用钢木结构制作，美观大方。
三、传感器与执行器综合实训台,汽车传感器示教板技术规格
外形尺寸（约）：1600×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
燃油压力表：0～10kg/psi
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 信号模拟装置 | 套 | 1 | |
| 3 | 诊断座 | 个 | 1 | |
| 4 | 点火开关 | 全新 | 个 | 1 |
| 5 | 无分电器点火系统 | 含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 | 套 | 1 |
| 6 | 燃油箱 | 10L | 个 | 1 |
| 7 | 汽油泵(含汽油泵插头) | 全新 | 套 | 1 |
| 8 | 油泵继电器 | 个 | 1 | |
| 9 | 喷油器 | 带4个120ml玻璃量杯 | 套 | 1 |
| 10 | 喷油嘴 | 全新 | 个 | 4 |
| 11 | 燃油压力表 | 0～10kg/psi | 个 | 1 |
| 12 | 曲轴位置传感器及信号轮 | 套 | 1 | |
| 13 | 节气门体总成 | 套 | 1 | |
| 14 | 发动机传感器与执行器（全套） | 套 | 1 | |
| 15 | 移动台架(带自锁脚轮装置) | 1600×600×1700mm(长×宽×高) | 台 | 1 |
| 16 | 实验插接导线 | 套 | 1 | |
| 17 | 积木�？� | 冷板冲压成形 | 套 |
1 |
