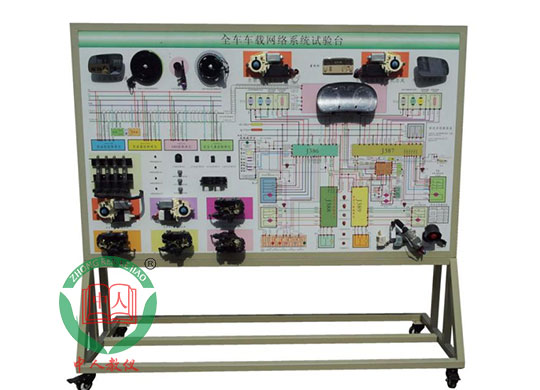

纯电动汽车CAN总线网络系统实训台,新能源汽车车载网络实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下纯电动汽车CAN总线网络系统实训台,新能源汽车车载网络实训装置。这样能对用户选型有非常大的帮助。
一、纯电动汽车CAN总线网络系统实训台,新能源汽车车载网络实训装置功能特点
1.该设备完整展示了电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统)，可以动态模拟整车CAN总线网络的运行状态与工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络系统的工作原理。
3.示教板面板上安装有点火开关、带网关通讯的整车控制器�？�，智能仪表模块，电源系统�？�，舒适控制模块(车灯与雨刮等），电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等�？橛氩僮菘�。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5. 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、纯电动汽车CAN总线网络系统实训台,新能源汽车车载网络实训装置技术规格
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：直流12V
3. 工作温度：-40℃～+50℃
4. 外形尺寸：1740×600×1700mm(长×宽×高)
5.动力电源：72V
三．纯电动汽车CAN总线网络系统实训台,新能源汽车车载网络实训装置基本配置(每台)
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
控制面板与检测台 |
1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动台架: 3.带4只可移动脚轮: |
套 |
1 |
|
2 |
电动汽车磷酸铁锂电池 |
72V20Ah 带CAN-BUS通讯与电池管理器 |
套 |
1 |
|
3 |
电动车组合仪表 （7寸BMS信息显示屏） |
电动汽车仪表带CAN通讯； 包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯； |
套 |
1 |
|
4 |
BMS电池管理控制单元系统 |
配套 包括：中控�？�ECU，终端�？镋CU。 |
只 |
1 |
|
5 |
点火开关 |
配套 |
只 |
1 |
|
6 |
车载充电器 |
72V20AH，带CAN-BUS通讯 |
台 |
1 |
|
7 |
DC-DC转换器 |
72V转12V |
套 |
1 |
|
8 |
电动汽车充电枪与车载侧插座 |
电动汽车国标,CEBEA |
套 |
1 |
|
9 |
电机驱动系统 |
72V1KW，带CAN-BUS通讯 |
套 |
1 |
|
10 |
电动车车身电器系统 |
包括电动车窗/中控锁系统，带CAN-BUS通讯 |
套 |
1 |
|
11 |
故障模拟与排除装置 |
|
套 |
1 |
|
12 |
设备教师/学生手册 |
配套 |
套 |
1 |
|
13 |
设备合格证、保修卡 |
配套 |
套 |
1 |
