汽车ABS电控系统示教板,ABS电控原理实训台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下汽车ABS电控系统示教板,ABS电控原理实训台。这样能对用户选型有非常大的帮助。
一、汽车ABS电控系统示教板,ABS电控原理实训台产品简介

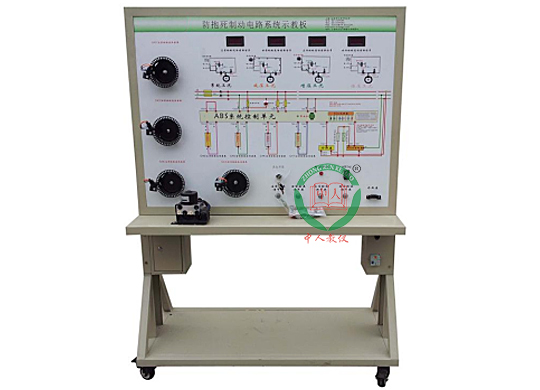

该设备采用 ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程。
适用于学校对ABS制动系统理论和维修实训的教学需要。
二、汽车ABS电控系统示教板,ABS电控原理实训台功能特点
1.真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。
操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备安装有诊断座，可连接专用或通用型汽车解码器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、汽车ABS电控系统示教板,ABS电控原理实训台技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板带面板柜 |
装有各种检测端子以及彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 | 1 |
| 2 | ABS制动系控制电脑(ECU) | 原车 | 套 | 1 |
| 3 | 点火开关 | 个 | 1 | |
| 4 | 诊断座 | 原车 | 个 | 1 |
| 5 | ABS泵总成 | 原车 | 个 | 1 |
| 6 | ABS指示器 | 原车 | 套 | 1 |
| 7 | 主继电器 | 原车 | 个 | 1 |
| 8 | 可调节车轮转速装置（带传感器） | 个 | 4 | |
| 9 | 直流电机装置 | 个 | 4 | |
| 10 | 刹车开关 | 只 | 1 | |
| 11 | 电源变压器 | 套 | 1 | |
| 12 | 漏电�；た丶案郊� | 套 | 1 | |
| 13 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 14 | 故障模拟与排除装置 | 套 | 1 |
