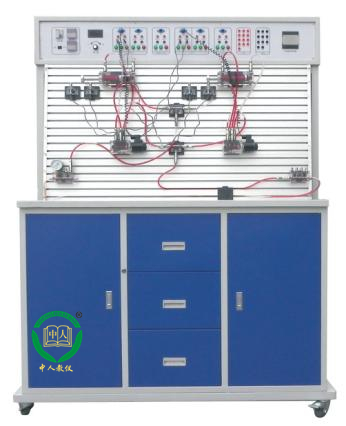

透明液压教学实验台,液压实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下透明液压教学实验台,液压实验台。这样能对用户选型有非常大的帮助。
一、透明液压教学实验台,液压实验台概述
为了尽快的适应各个领域的发展，培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功ZRTYY型透明液压传动演示系统。它填补了国家技术、中专、大专院校的液压传动通用教学设备的空白。
透明液压教学实验台,液压实验台该产品曾多次参加国家教委举办的全国性教学仪器展示订货会，在会上获得了国家教委领导同志的好评与广大老师的喜爱，现已有全国各省市的200多所学校选择与使用了我公司的产品，卓越的产品性能，诚实的经营作风，获得了广大学校领导、教授、老师的信赖，并为我们的产品改进与发展提供了大量宝贵意见与建议。透明液压传动演示系统与透明液压传动实验室成套设备推出之际，特向他们致以崇高的敬意。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台采用了采用1.2mm冷扎钢板制作，并进行喷丸处理,外形结构美观大方，坚固耐用，操作方便。本演示系统通过对以上
四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
本产品价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件特点，因此，更加适合于国内的教学要求。本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
二、透明液压教学实验台,液压实验台主要技术指标
(1) 电源：220V 50Hz (市电)
(2) 演示台外形尺寸：1500mm（长）×700mm（宽）×1800mm（高）。
(3) 油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
(4) 演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
(5) 液压泵工作时离液压台1.5m远处噪声≤58dB。
三、透明液压教学实验台,液压实验台十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路
部分透明阀样品
透明液压传动演示系统配置清单
|
序 号 |
名 称 |
单 位 |
数 量 |
备 注 |
|
01 |
ZRTYY-18AY型实验演示台 |
台 |
1 |
|
|
02 |
ZRTYY18A型电气线路面板 |
件 |
1 |
安装演示台上 |
|
03 |
拖动电机及调节器速电路 |
套 |
1 |
安装演示台上 |
|
04 |
齿轮油泵 |
只 |
1 |
安装在泵站上 |
|
05 |
油箱 |
只 |
1 |
安装在泵站上 |
|
06 |
行程开关组件（�？� |
只 |
2 |
组合透明元件 |
|
07 |
行程开关组件（常闭） |
只 |
2 |
组合透明元件 |
|
08 |
双作用油缸（带撞块） |
只 |
2 |
组合透明元件 |
|
09 |
弹簧回位油缸 |
只 |
1 |
组合透明元件 |
|
10 |
增压油缸 |
只 |
1 |
组合透明元件 |
|
11 |
单向阀 |
只 |
2 |
组合透明元件 |
|
12 |
液控单向阀 |
只 |
2 |
组合透明元件 |
|
13 |
溢流阀 |
只 |
2 |
组合透明元件 |
|
14 |
先导式溢流阀 |
只 |
1 |
组合透明元件 |
|
15 |
节流阀 |
只 |
1 |
组合透明元件 |
|
16 |
调速阀 |
只 |
2 |
组合透明元件 |
|
17 |
顺序阀 |
只 |
2 |
组合透明元件 |
|
18 |
减压阀 |
只 |
1 |
组合透明元件 |
|
19 |
二位二通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
20 |
二位四通电磁换向阀 |
只 |
2 |
组合透明元件 |
|
21 |
“O”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
22 |
“H”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
23 |
“M”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
24 |
二位四通行程换向阀 |
只 |
1 |
组合透明元件 |
|
25 |
三位五通手动换向阀 |
只 |
1 |
组合透明元件 |
|
26 |
压力继电器 |
只 |
1 |
组合透明元件 |
|
27 |
压力表 |
只 |
3 |
组合透明元件 |
|
28 |
五通 |
只 |
3 |
组合透明元件 |
|
29 |
四通 |
只 |
7 |
组合透明元件 |
|
30 |
直流电源单元 |
只 |
1 |
电 器 配 件 |
|
31 |
单元电器连接电缆 |
只 |
3 |
电 器 配 件 |
|
32 |
220V电源插头线 |
条 |
1 |
电 器 配 件 |
|
33 |
电磁阀通用连结线 |
条 |
4 |
电 器 配 件 |
|
34 |
压力继电器插头线 |
条 |
1 |
电 器 配 件 |
|
35 |
活动扳手125*19 |
只 |
1 |
工具 |
|
36 |
内六角M6 |
只 |
1 |
工具 |
|
37 |
十字螺丝刀一字 |
只 |
1 |
工具 |
|
38 |
十字螺丝刀十字 |
只 |
1 |
工具 |
|
39 |
尖嘴钳 |
只 |
1 |
工具 |
|
40 |
孔用挡圈钳（内） |
只 |
1 |
工具 |
|
41 |
孔用挡圈钳（外） |
只 |
1 |
工具 |
|
42 |
剪刀 |
把 |
1 |
工具 |
|
43 |
说明书 |
份 |
1 |
附 件 |
|
44 |
备用油管接头 |
枚 |
5 |
附 件 |
|
45 |
502胶水一瓶 |
瓶 |
1 |
附 件 |
|
46 |
各种“O”型挡圈 |
枚 |
若干 |
附 件 |
|
47 |
各种油封 |
枚 |
若干 |
附 件 |
|
48 |
各种内六角螺丝 |
枚 |
若干 |
附 件 |
|
49 |
毛巾 |
条 |
5 |
附 件 |
|
50 |
透明液压皮管 |
米 |
30米 |
附 件 |
|
51 |
专用液压油 |
壶 |
1 |
附 件 |
|
52 |
油盘 |
只 |
1 |
附 件 |
|
53 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
