基本型液压传动实验台,液压传动实验综合实训教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下基本型液压传动实验台,液压传动实验综合实训教学设备。这样能对用户选型有非常大的帮助。

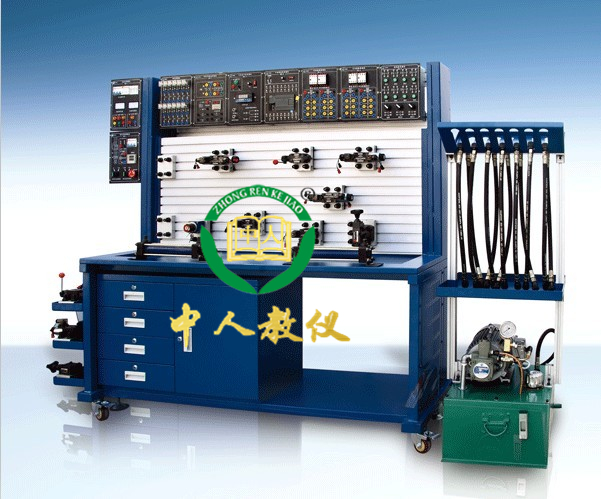

基本型液压传动实验台,液压传动实验综合实训教学设备

基本型液压传动实验台,液压传动实验综合实训教学设备是根据最新的液压传动课程教学大纲要求设计的实验台。它采用工业用液压元件，加上独特的电气模块化控制单元，构成了插接方便、安全性能高、技术含量高的快速组合式液压传动教学实验台。该实验台覆盖了液压技术、传动继电器控制技术、PLC自控技术、传感器应用技术等多项技术，是一个功能全面的液压传动实验台。是一款适合高等院校、职业技术类院校的液压流体实验教学设备。设备采用开放、灵活的设计思路，可达到培养提高学生动手能力、设计能力、综合运用能力以及创新能力。

一、 基本型液压传动实验台,液压传动实验综合实训教学设备主要特点:

1. 系统全部采用标准的工业用液压元器件，使用安全可靠，贴近工业化。所有液压阀采用工业用液压元件，性能参数完全符合教学大纲的要求，且完全符合工业应用标准；

2. 实验回路即插即用：实验学员可以快速了解实验台功能，迅速掌握操作技能，并快速完成实验操作。连接方式采用快换接头，每个接头都配有带自锁结构的单向阀（即使实验过程中接头未接好而脱落，亦不会有压力油喷出，保证实验安全），内部密封材料运用国际最新密封材料——四氟材料密封圈，取代传统的丁腈材料，解决了其他大多数厂家尚未克服的漏油问题，保证实验过程的清洁干净；

3. 实验控制方式多样化：实验回路可运用机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术，让学员门全方位、多层次的深入了解液压系统的控制多样化，从而锻炼学生的灵活应用能力；

4. 实验设备具有很的的扩展空间：实验配置方案可根据具体要求进行配置，也可对实验设备增加元器件以及其他控制方式以增强实验台的功能，元器件均采用标准化接头，对后期所新增的元器件实验台均可兼容；

5. 可编控制器（PLC）能与PC机通讯：实现电气自动化控制、可在线编程监控及故障检测，以及可以运用PC机与PLC对液压控制系统进行深入的二次开发等；

6. 实验台移动式�？榛杓疲涸谑笛樘ǖ纳杓粕喜唤鲎酆狭巳嘶こ萄�、国际流行的设计理念、产品的特点等多方面的因素，尽可能的让实验台美观轻巧，符合审美要求，而且对实验台的可靠性、安全性、使用寿命等问题也毫不含糊，打破传统设计观念；

7. 优良的液压供油系统：液压油泵采用法兰安装方式，大大的减小了工作运行噪音，并且液压供油系统在常规的基础上增加了安全阀等，起到二次�；ぷ饔�，确保实验的安全；

8. 安全等级高：实验台设计完全按照国家安全标准执行，所有电气控制均有接地�；ぁ⒐乇；�、短路保护、漏电保护等功能，具有较高的安全使用性能。

二、 基本型液压传动实验台,液压传动实验综合实训教学设备实验台组成部分

实验台由实验工作台、液压泵站、液压元件、测试传感器、电气控制单元等几部分组成。

1. 实验工作台

1)实验工作台以1.0MM-2.0MM厚的钢板为主框架，外形紧凑、结实、美观；

2)实验台表面采用除锈、亚光喷塑等处理，充分考虑适应各种实验室环境；

3)工业铝合金铝合金面板带“T”型沟槽，可方便、随意地安装液压元件、传感器等，搭接各种实验回路

2. 液压泵站：（注：可根据实际需求提供不同压力、不同类型、不同排量的液压泵站）

1)变量叶片泵： 1台公称排量6.67ml/r,额定压力：7Mpa；

2)定量齿轮泵驱动电机： 2.2KW；

3)油箱：公称容积40L；附有液位、油温指示计，吸油回油滤油器、空气滤清器等；

4)液压油：32#抗磨液压油。

3. 液压元件

1)所有液压阀均为工业用液压阀，具体型号及种类详见配置清单；

2)液压元件种类众多，包含了执行元件、电磁方向控制元件、手动控制元件、速度调节元件、流量控制元件等多种元件；

3)每个液压元件均配有油路过渡底板，采用专用弹卡式底板固定，可方便、快速地将液压元件固定在铝合金型材面板；

4)每个液压元件的控制油口全部安装有开闭式快换接头，密封材料采用国际先进的四氟胶，取代传统的丁腈材料，可以保持5年以上不变形，不磨损。油路搭接、拆装方便，且密闭性能好。

4.标准配置模块：

标准配置�？�
模块名称	型号	数量
交流电源�？�	ZR-1	1块
直流电源模块	ZR-2	1块
液压泵控制�？�	ZR-5	1块
交流接触器模块	ZR-6	2块
时间/热继电器�？�	ZR-7	1块
可编程控制器模块	ZR-8	1块
按钮控制�？�	ZR-9	1块

5.可选配模块：（选配�？榧鄹窳硗饧疲�

�？槊�	型号	数量
十字路口交通灯�？�	PLC工程案例�？�
全自动洗衣机�？�
LED七段码显示模块
霓虹灯灯饰�？�
水塔自动供水�？�
机械手模块
挖掘机�？椋ㄊ滴锸笛的？椋�	WJJ	1套
装载机（实物实训�？椋�	JLZZJ	1套
液压升降机�？椋ㄊ滴锸笛的？椋�	SJJ	1套

三、基本型液压传动实验台,液压传动实验综合实训教学设备功能（实验项目）(一)液压传动基本回路实验：（三十余种回路）1.压力控制回路：1)溢流阀调压回路；2)溢流阀单级远程调压回路；3)多级溢流阀调压回路；4)双向压力调整回路；5)溢流阀缓冲回路；6)溢流阀限制低压回路。2.减压回路：1)一级减压回路；2)二级减压回路；3)多级减压回路。3.卸荷回路：1)M型三位四通电磁换向阀中位机能泄压回路；2)二位三通电磁换向阀卸荷回路。4.卸压回路：1)节流阀卸压回路；2)溢流阀卸压回路。5.速度控制回路：1)节流阀控制的（进油、回油、旁油）节流调速回路；2)调速阀控制的（进油、回油、旁油）调速回路；3)差动连接增速回路；4)电磁阀和调速阀串联的减速回路；5)节流阀串/并联的二次进给回路6)节流阀串/并联速度换接回路。6.单向同步回路：1)节流阀控制的同步回路；2)调速阀控制的同步回路；3)液压缸串联同步回路。7.方向控制回路：1)换向阀控制换向回路；2)顺序阀控制的顺序动作回路；3)行程开关控制的顺序工作回路；4)压力继电器控制的顺序动作回路。8.锁紧回路：1)换向阀闭锁回路；2)单向阀的锁紧回路。9.平衡回路1)顺序阀控制的平衡回路。10.保压回路：1)液控单向阀的保压回路。(二)可编程序控制器（PLC）电气控制实验，机电液一体化控制实验：1.PLC的指令编程，梯形图编程的学习；2.PLC编程软件的学习及使用；3.PLC与计算机的通讯，在线调试、监控；4.PLC在液压传动控制中的应用以及控制优化方案设计。四、实验台主要技术参数：1.电源：国家标准工业用电——AC380V、50HZ；2.控制电压：安全控制电压——DC24V；3.使用环境要求：防潮、防尘环境；4.系统总功率：<=3KW;5.系统安全使用压力：P<=7Mpa;6.尺寸：1780×620×1680（mm）;7.重量：约180Kg。

四、标配模块详细配置清单

�？槊�	型号	主要配件	数量
交流电源模块	ZR-1（1块）	电流表	1个
		电压表	1个
		三相空开（带漏电、短路�；ぃ�	1个
		保险盒	3只
		护套插座	多个
		台阶插座	多个
		指示灯	多个
直流电源�？�	ZR-2（1块）	直流电源	1台
		船型开关	1个
		保险座	1个
		电压表	1个
		电压表	1个
		电压表	1个
		护套插座	多个
		台阶插座	多个
		指示灯	多个
液压泵控制�？�	ZR-5（1块）	液压泵工作指示灯	1只
		三相空开	1只
		三位旋钮	1只
		二位旋钮	1只
		交流继电器	1只
		热继电器	1只
		护套插座	多个
交流接触器�？�	ZR-6（2块）	交流接触器	2组
		辅助继电器	2组
		护套插座	多个
		台阶插座	多个
时间/热继电器模块	ZR-7（1块）	时间继电器	1个
		护套插座	多个
		台阶插座	多个
		热继电器	1个
可编程控制器�？�	ZR-8（1块）	PLC主机型号：FX1S-20MR	1台
		保险座	1个
		护套插座	多个
		船型开关	1个
		电源指示灯	1个
		台阶插座	多个
按钮控制�？�	ZR-9（1块）	双位按钮	6个
		三位旋钮	2个
		急停按钮	1个

ZR-01基本型液压传动实验台配置清单

序号	名称	规格型号	数量
实验操作台
1	实验台（铝合金面板）	重量：约150Kg外形尺寸：16256501570(mm)	1台
液压泵站
2	变量叶片泵	型号：VPV1-12-FA3公称排量：12L/min额定压力：7Mpa	1只
3	驱动三相交流电动机	额定功率：2.2KW额定电压：380V	1台
4	油箱	容积：60L	1只
5	液压空气滤清器	YF-3	1只
6	吸油滤油器	MF-04	1只
7	压力表	量程：0-10MPa	1只
8	高压油胶管	长度：2米	2根
9	压力表开关		1只
液压配件
10	双作用液压缸	型号：MOB40*200最大行程：200mm缸径：40额定压力：7Mpa耐压：11MPa最低启动压力：0.3MPa	2只
11	节流阀截止阀	型号：DV12-1-10/2通径：12mm最大工作压力：35Mpa流量范围：0-50L/Min	2只
12	单向阀	型号：S10A1/2通径：10mm最高工压力:31.5Mpa最小开启压差:0.05MPa流速=6m/s时Q=30L/Min	2只
13	液控单向阀	型号：SV10PB1-30通径：10mm最高工压力：31.5Mpa最小开启压力：0.25Mpa控制压力：0.5-31.5MPa流速=6m/s时Q=30L/Min	1只
14	溢流阀(直动式)	型号：DBDH6P10/10通径：6mm最高背压：31.5 Mpa最小开启压差：0.5MPa	2只
15	溢流阀(先导式)	型号：DB10-1-5X/10通径：10mm最高背压：31.5 Mpa最小开启压差：0.5Mpa控制最高压力：31.5Mpa最小开启压差：0.5MPa	1只
16	顺序阀	DZ10-1-30/21Y通径：10mm最高工作压力：31.5 Mpa最小开启压差：0.5Mpa	2只
17	单向调速阀	型号：2FRM5-31B/15QB额定流量：15L/Min最高工作压力：21MPa温度、压力影响：2%-5%	1只
18	减压阀	型号：DR10-4-5X/10YM通径10mm最高工作压力：35 Mpa出口压力范围：1-35Mpa	1只
19	二位三通电磁换向阀	型号：3WE6A61/AG24Z5L通径6mm工作压力：31.5Mpa�？�、24V控制	2只
20	二位四通电磁换向阀	型号：4WE6C61/AG24Z5L通径：6mm工作压力：31.5Mpa 24V控制单电磁铁	2只
21	三位四通电磁换向阀(O)	型号：4WE6E61/AG24Z5L通径：6mm工作压力：31.5Mpa O型中位机能24V控制双电磁铁	1只
22	三位四通电磁换向阀(M)	型号：4WE6T61/AG24Z5L通径：6mm工作压力：31.5Mpa M型中位机能24V控制双电磁铁	1只
23	三位四通手动换向阀	型号：4WMM6E50/F通径：6mm工作压力：31.5Mpa阀芯机能：M型，手柄控制内带定位器	1只
24	压力继电器	型号：HED80A1X/100Z14KW最高设定压力：10Mpa最低设定压力0.1Mpa额定压力：10 Mpa带24VLED显示	2只
25	四通	工业铝合金	3个
26	三通		3个
27	液压油路过渡底板		18块
28	元件固定板	工程塑料	18套
29	甘油式压力表	量程：0-10MPa	4只
30	高压油胶管（两端附快换接头）	型号：10-1-25.6 Mpa长度：60cm	6根
31	高压油胶管（两端附快换接头）	型号：10-1-25.6 Mpa长度：80cm	8根
32	高压油胶管（两端附快换接头）	型号：10-1-25.6 Mpa长度：120cm	4根
33	高压油胶管（两端附快换接头）	型号：10-1-25.6 Mpa长度：150cm	2根
34	快换接头	与油管、液压阀等配套	多套
35	液压油	32#抗磨液压油	40升
36	量筒		4L
实验导线
37	带护套插座的连接导线	红色长：1.5m	5根
38	带护套插座的连接导线	黑色长：1.5m	5根
39	带护套插座的连接导线	红色长：1m	5根
40	带护套插座的连接导线	黑色长：1m	5根
41	带护套插座的连接导线	黄色长：0.6m	5根
42	带护套插座的连接导线	绿色长：0.6m	5根
43	迭插导线	红：1.5m	5根
44	迭插导线	黑：1.5m	5根
45	迭插导线	红：0.6m	5根
46	迭插导线	黑：0.6m	5根
47	鸳鸯线	红：1m	5根
48	鸳鸯线	黑：1m	5根
电子元器件
49	接近开关	型号：J3-D4B1工作电源：DC9V-DC36V类型：2线制	4只
50	接近开关支架	安装与桌面	4只
51	可编程序控制器（PLC）	型号：FX1S-20MR I/O：20点I/O继电器输出	1只
52	PLC连接电缆		1根
文档与软件类
53	PLC编程软件	光盘	1套
54	PLC编程手册（电子版）	光盘	1套
55	实验操作手册	说明书	1册
56	整机操作使用说明书	说明书	1册
易损件
57	密封胶带（生料带）		4卷
58	密封组合垫片	Φ18	20只
59	开闭式快换接头	8通径	4套
60	快换接头内部密封圈		10只
61	按钮开关		4只
62	电器信号插头、插座		4套
工具清单
63	活动扳手	6”	1把
64	活动扳手	10”	1把
65	内六角扳手		1套
66	螺丝刀		1套
67	尖嘴钳		1把
