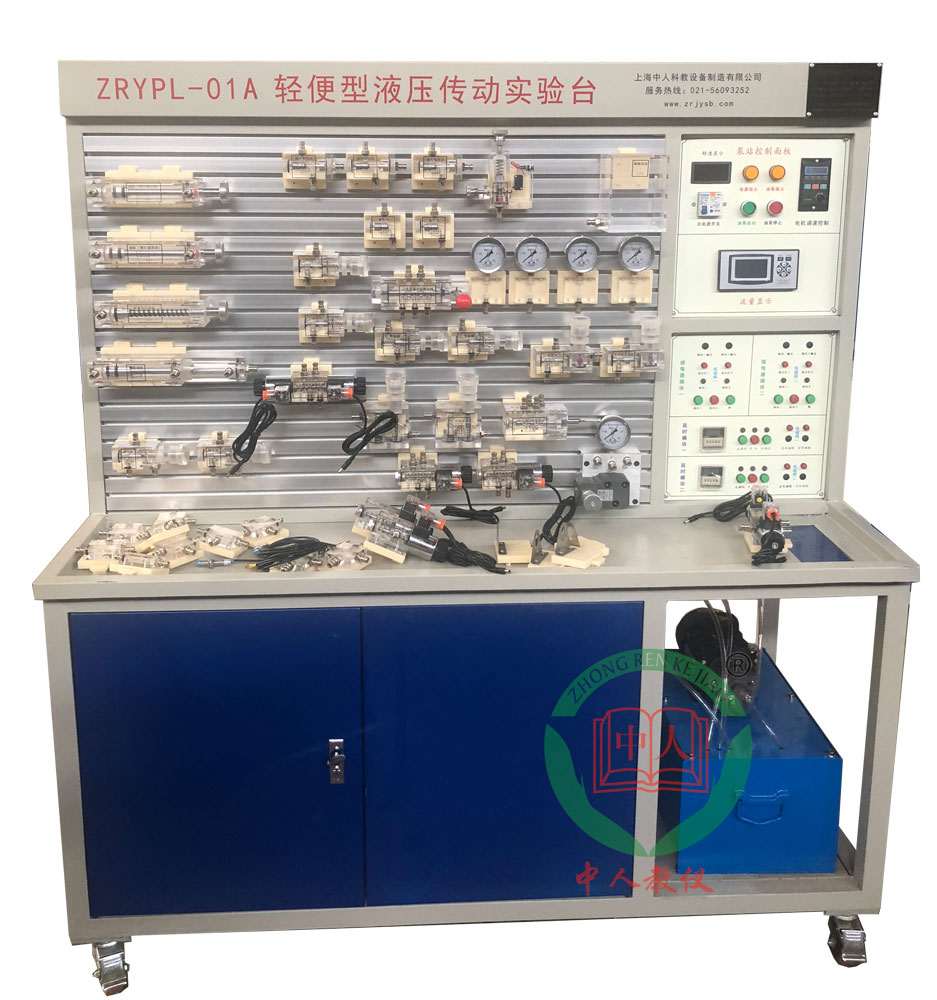

轻便型液压传动实验台,轻便型液压实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下轻便型液压传动实验台,轻便型液压实验台。这样能对用户选型有非常大的帮助。
满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、轻便型液压传动实验台,轻便型液压实验台主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min
电机：三相交流电压，功率0.37kw，转速1450r/min；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油过滤装置，安全阀等
⑶.流量计：精度0.01L/min，含显示仪表。压力表：0-2.5MPa。
③常用液压元件
各种液压阀，液压缸采用透明工艺加工而成，承受的最高压力2.0MPa。。配置详见配置清单。
每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
二、轻便型液压传动实验台,轻便型液压实验台主要特点
1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成。
2、实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
3、备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
4、实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
5、实验控制单元采用独立的继电器控制单元进行电气控制。
6、液压回路虚拟仿真软件一套。
三、轻便型液压传动实验台,轻便型液压实验台液压基本实验的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
四、轻便型液压传动实验台,轻便型液压实验台透明液压配置清单
|
序号 |
名 称 |
型 号 |
数量 |
备注 |
|
1. |
实验屏 |
|
1张 |
|
|
2. |
实验台 |
|
1台 |
|
|
3. |
继电器控制�？� |
|
1块 |
|
|
4. |
双作用油缸（带行程撞块） |
透明元件 |
2只 |
|
|
5. |
二位二通电磁换向阀 |
透明元件 |
2只 |
|
|
6. |
二位四通电磁换向阀 |
透明元件 |
2只 |
|
|
7. |
三位四通电磁换向阀（O型） |
透明元件 |
1只 |
|
|
8. |
三位四通电磁换向阀（H型） |
透明元件 |
1只 |
|
|
9. |
弹簧回位油缸 |
透明元件 |
1只 |
|
|
10. |
增压油缸 |
透明元件 |
1只 |
|
|
11. |
辅助油箱 |
透明元件 |
1只 |
|
|
12. |
单向阀 |
透明元件 |
2只 |
|
|
13. |
液控单向阀 |
透明元件 |
3只 |
|
|
14. |
溢流阀（直动式） |
透明元件 |
2只 |
|
|
15. |
溢流阀（先导式） |
透明元件 |
1只 |
|
|
16. |
节流阀（直动式） |
透明元件 |
2只 |
|
|
17. |
调速阀 |
透明元件 |
2只 |
|
|
18. |
顺序阀 |
透明元件 |
2只 |
|
|
19. |
减压阀 |
透明元件 |
1只 |
|
|
20. |
二位四通行程换向阀 |
透明元件 |
1只 |
|
|
21. |
三位五通手动换向阀 |
透明元件 |
1只 |
|
|
22. |
压力继电器 |
透明元件 |
1只 |
|
|
23. |
压力表 |
透明元件，0-2.5MPa |
4只 |
|
|
24. |
三通接头 |
透明元件 |
7只 |
|
|
25. |
四通接头 |
透明元件 |
3只 |
|
|
26. |
流量计 |
定制，精度0.01L/min，含显示仪表 |
1只 |
|
|
27. |
行程开关（�？� |
|
2只 |
|
|
28. |
行程开关（常闭） |
|
2只 |
|
|
29. |
透明液压皮管 |
|
20米 |
|
|
30. |
油盘 |
|
1只 |
|
|
31. |
油箱 |
|
1只 |
|
|
32. |
机泵组 |
|
1套 |
|
|
33. |
液压油 |
|
5kg |
|
|
34. |
电磁阀通用连接线 |
|
3条 |
|
|
35. |
压力继电器插头线 |
|
1条 |
|
|
36. |
螺丝刀6×100（一字、十字） |
|
各1把 |
|
|
37. |
剪刀 |
|
1把 |
|
|
38. |
活动板手 |
|
1把 |
|
|
39. |
尖嘴钳 |
|
1把 |
|
|
40. |
内六角扳手M5 |
|
1把 |
|
|
41. |
内六角扳手M6 |
|
1把 |
|
|
42. |
内卡簧钳 |
|
1把 |
|
|
43. |
外卡簧钳 |
|
1把 |
|
|
44. |
快速油接头 |
|
5只 |
|
|
45. |
透明液压使用说明书 |
|
1册 |
|
|
46. |
液压回路虚拟仿真软件 |
|
1个 |
|
