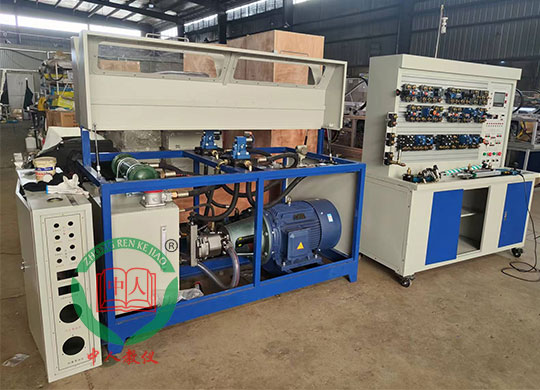

智能型数据采集液压高压实训系统,液压高压实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下智能型数据采集液压高压实训系统,液压高压实验台。这样能对用户选型有非常大的帮助。
智能型数据采集液压高压实训系统,液压高压实验台具有开发测试分析系统，通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、各类阀泵的动静态测试等实验。通过实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
① 由1台手动变量柱塞泵（做定量泵用，方便调整流量大�。┖�1台限压式变量叶片泵组成，分别设置独立的液压回路。
② 手动变量柱塞泵最大流量80ml/r,额定压力20MPa，配6级电机30kW；限压式变量泵 (叶片泵)排量20ml/r，额定压力12MPa，配4极电动机7.5kW。
③ 油箱：公称容积大于 200L；附有液位、油温指示计，吸油、回油滤油器、安全阀（分别配），分别设置回油口，出油口，一个泄油口（液面以上回油箱）。
④ 泵站系统管路设计和液压元件、辅件的选用需满足回路的最大工作压力和流量。
|
|
名称 |
数量 |
描述 |
备注 |
|
实验台液压站 |
1.手动变量柱塞泵 |
1 |
最大排量：80ml/r，额定压力：20Mpa，工作转速：1000r/min |
|
|
2.限压式变量叶片泵 |
1 |
最大排量：20ml/r，额定压力：12Mpa,工作转速：1500r/min |
|
|
|
3.溢流阀（柱塞泵回路） |
1 |
公称压力：31.5MPa，公称流量：100L/min |
|
|
|
4.溢流阀（叶片泵回路） |
1 |
公称压力：31.5MPa，公称流量：30L/min |
|
|
|
5.截止阀（压力油） |
2 |
适配回路最大工作压力和压力油管路 |
|
|
|
6.截止阀（回油） |
2 |
适配回路回油管路 |
|
|
|
7.截止阀(泄露油口) |
1 |
适配泄油管路 |
|
|
|
8.吸油过滤器（柱塞泵） |
1 |
公称流量：300L/min，过滤精度：80微米 |
|
|
|
9.吸油过滤器（叶片泵） |
1 |
公称流量：100L/min，过滤精度：80微米 |
|
|
|
10.回油过滤器 |
1 |
公称流量：300L/min，过滤精度：20微米 |
|
|
|
11.电机（柱塞泵） |
1 |
额定功率：30KW，极数：6 |
|
|
|
12.电机（叶片泵） |
1 |
额定功率：7.5KW，极数：4 |
|
|
|
13.液温液位计 |
1 |
适配油箱 |
|
|
|
14.空气滤清器 |
1 |
空气通流量：0.25m3/min，过滤精度：40微米 |
|
|
|
15.单向阀（柱塞泵回路） |
1 |
公称压力：31.5MPa，流量范围：100L/min |
|
|
|
16.单向阀（叶片泵回路） |
1 |
公称压力：31.5MPa，流量范围：30L/min |
|
|
|
17.压力表（柱塞泵回路） |
1 |
测量范围：0~25MPa |
|
|
|
18.压力表（叶片泵回路） |
1 |
测量范围：0~16MPa |
|
|
|
19.油箱200L |
1 |
|
|
① 实验台台架需满足系统最大工作压力20MPa下的工作强度要求，实验台带抽屉、存储柜和放置支架，实验平台设计有回油盘；底座装有带自锁结构的万向轮，方便设备的移动和定位。
② 实验台安装面板为带“T”沟槽形式的型材结构，可以方便、随意地安装液压元件，搭接实验回路。T型槽面板，面积：1200*720mm，满足系统最大工作压力20MPa下的工作强度要求，垂直安装。
③ 连接方式：液压连接方式采用快换接头，使用过程中不漏油。
④ 物资清单：
|
|
名称 |
数量 |
描述 |
备注 |
|
实验台架 |
1.T型槽面板 |
1 |
面积：1200*720mm，垂直安装
|
|
|
2.全钢实验台架 |
1 |
|
|
|
|
3.元件存入柜 |
1 |
|
|
|
|
4.抽屉 |
1 |
|
|
|
|
5.电气柜 |
1 |
|
|
|
|
6.回油盘 |
2 |
|
|
|
|
7.万向轮 |
6 |
|
|
3 智能型数据采集液压高压实训系统,液压高压实验台数据采集单元技术要求
采用一台个人计算机作为主体构成整个数据采集测量系统：选择合适的数据采集接口卡，用在数据采集接口卡上集装的模拟多路开关、程控放大器、采样/保持器、A/D 转换器等器件采集数据；用数据采集接口卡与计算机接口来共同完成压力、流量、速度的数据处理和显示。
物资清单：
|
|
名称 |
数量 |
描述 |
备注 |
|
数据采集单元 |
1.计算机 |
1 |
|
用户自备 |
|
2.显示器 |
1 |
|
用户自备 |
|
|
3.数据采集卡 |
1 |
|
|
|
|
4.数据采集程序 |
1 |
|
|
4 智能型数据采集液压高压实训系统,液压高压实验台 电控单元技术要求
① 电气元件：可编程控制器（PLC）品牌为西门子或三菱，电源品牌为台湾明纬，电气开关品牌为HGG海格电气，继电器组品牌为日本Omron欧姆龙，交流接触器品牌为施耐德。另配继电器组、电磁阀电控单元、电气按钮�？楹褪奔浼痰缙髂？�，电气接入端口均附在实验台电气控制面板上，利用实验导线可在实验时方便的进行插拔连接。
② 安全性能：该设备带电气接地、漏电�；ぃ┑氐缌鞒�30mA自动断电），缺相�；�，直流过载�；��？刂频缏肪�24V直流安全电压，电气导线为安全型高绝缘实验导线。
③ 多种控制方式：PLC控制、继电器控制、手动控制等多种控制方式。
④ 物资清单：
|
|
名称 |
数量 |
描述 |
备注 |
|
电控单元 |
1.可编程序控制器(PLC) |
1 |
输入输出20点，继电器形式，控制电压为DC24V |
西门子或三菱 |
|
2.可编程控制通讯电缆 |
1套 |
SC-09数据传送电缆 |
|
|
|
3.稳压电源 |
1只 |
WV分别输出DC24V 4.5A DC12V 1.5A |
|
|
|
4.电源启停�？� |
1套 |
含三相四线漏电�；ぃㄊ涑�380V/220V） |
|
|
|
5.交流接触器 |
2只 |
|
|
|
|
6.按钮�？� |
1套 |
启动按钮，编程控制器输入输出等 |
|
5 智能型数据采集液压高压实训系统,液压高压实验台实验台液压元件/辅件技术要求
① 能够完成常规液压回路的搭建，实验时系统最大压力为20MPa。
② 每个液压元件均配有安装底板，可方便、随意地将液压元件安放在实验面板上。
③ 油路搭接采用快换接头，拆接方便，不漏油。
④ 物资清单（液压阀品牌：北京华德）：
|
|
名称 |
数量 |
描述 |
备注 |
|
实验台液压元件 |
1.单向节流阀 |
2只 |
DVP12单向节流阀,最大压力35MPa |
|
|
2.单向阀 |
2只 |
S10A管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径 M16 |
|
|
|
3.液控单向阀 |
2只 |
SV10PB1液控单向阀, 口径: φ10,最大流量:80L/min ,最小启动压力:0.5MPa |
|
|
|
4.直动式溢流阀 |
2只 |
DBDH6P 板式最大流量:100L/min ,最大压力31.5MPa |
|
|
|
5.先导式溢流阀 |
1只 |
DB10先导溢流,口径:10,压力调节范围:0-31.5MPa ,最大流量:200L/min |
|
|
|
6.顺序阀 |
2只 |
DZ10 最大流量:150L/min,最大压力:31.5MPa ,压力调节范围:0.3-21 MPa |
|
|
|
7.调速阀 |
2只 |
2FRM5单向调速阀,额定流量15L/min，工作压力21 MPa |
|
|
|
8.减压阀 |
1只 |
ZDR6DA，最大流量60L/min ,压力调节范围:0.3-25 MPa ,最大压力31.5MPa |
|
|
|
9.二位三通电磁换向阀 |
1只 |
3WE6A61B两位三通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件 |
|
|
|
10.二位四通电磁换向阀(单) |
2只 |
4WE6C两位四通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件 |
|
|
|
11.三位四通电磁换向阀(O) |
1只 |
4WE6E61B三位四通 流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件，带LED显示 |
|
|
|
12.三位四通电磁换向阀(M) |
1只 |
WE6G61B三位四通,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件 |
|
|
|
三位四通电磁换向阀(H) |
1只 |
4WE6J61B三位四通,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件 |
|
|
|
二位四通手动换向阀 |
1只 |
4WMM6C50B两位四通 ,流量:60L/min 配过渡油路板,口径φ8,直流24V线圈,配导线接插件 |
|
|
|
四通 |
3只 |
|
|
|
|
双作用液压缸 |
2只 |
行程200mm，杆径与活塞比1：2 |
|
|
|
加载板 |
1块 |
15mm厚度金属板制成 内置在实验台内 |
|
|
|
实验台辅件 |
高压软管 |
1套 |
管径及接口适配，最大工作压力31.5MPa |
|
|
开闭式快换接头 （公接头） |
1套 |
带自动闭合功能，接插不漏油 |
|
|
|
开闭式快换接头 （母接头） |
1套 |
带自动闭合功能，接插不漏油 |
|
|
|
接头、液压底板密封件 |
1套 |
液压件配套用 |
|
|
|
液压元件底板 |
1套 |
适配元件工作压力，可在T型槽平台上迅速搭建 |
|
|
|
固定支架 |
1套 |
安装底板配套用 |
|
|
|
液压油 |
|
抗磨液压油32# |
|
6智能型数据采集液压高压实训系统,液压高压实验台 实验台仪器仪表技术要求
① 分别用压力传感器、流量传感器测量实验系统中的压力和流量。
② 为实现液压缸活塞杆速度的测取，在活塞杆上可加装位移传感器。
③ 物资清单：
|
|
名称 |
数量 |
描述 |
备注 |
|
试验台仪器仪表 |
压力变送器 |
4只 |
测量精度：0.5%，测量范围：0~25MPa |
|
|
流量变送器 |
1只 |
测量精度：0.5%，公称压力：25MPa，测量范围：0~100L/min |
|
|
|
位移传感器 |
2只 |
测量精度：0.5%，测量范围：0~200mm，可安装在实验台配套的双作用液压缸上 |
|
