自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置。这样能对用户选型有非常大的帮助。
一、自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置概述

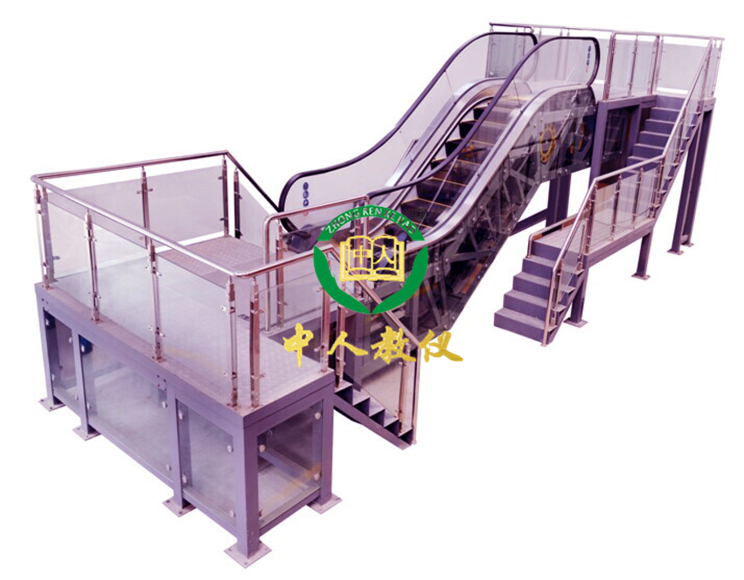

ZRFT-2013型人行自动扶梯实训设备包括真实扶梯梯级踏板、扶手、链条、台架、安全�；�、电气控制箱等。自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯设备具备运输能力，各传动零件均采用优质金属件精制而成，与实际扶梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。
二、自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置技术参数
1.输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz
2.整机容量：＜8KVA
3.提升高度：2300mm
4.控制方式：PLC+变频器自起动控制系统。
5.监控系统：电压、电流工况实时监控系统。
6.故障�？椋号渲糜�30位故障开关，模拟扶梯常见故障现象，设置演示功能。
7.安全保护：具有�；そ拥�、过载、过流、漏电流�；すδ�，电气安全符合国家标准。
8.外形尺寸：7500mm（长）×3000mm（宽）×3500mm（高）
9.实训桌尺寸：1680×730×1500mm（长宽高）
10.装置结构：实训扶梯为全钢结构，结构组成完全等同于实际工商业使用的扶梯类型；实验台为铁质双层亚光密纹喷塑结构，坚固耐用，实训桌采用欧标铝型材搭建而成，美观耐用。
三、自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置基本配置
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
自动扶梯实训设备 |
1 |
套 |
|
|
2 |
扶梯支撑固定支架 |
1 |
套 |
|
|
3 |
扶梯检修工作通道平台 |
1 |
套 |
|
|
4 |
扶梯考核实训实验台 |
1 |
套 |
|
|
5 |
扶梯安装实训工具 |
1 |
套 |
四、自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置实训项目要求
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装�；ぷ爸玫淖饔�、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全�；� 装置、梯级下沉�；ぷ爸�、驱动链断链�；ぷ爸�、扶手带断带�；ぷ爸�、辅助制动器、机械锁紧装置等）
3、扶梯梯级拆卸考核实训。
4、扶梯梯级安装考核实训。
5、扶梯保养：梯级系统保养、扶手系统保养、安全�；ぷ爸眉觳椤⒋考薇Ｑ�。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护检修实训。
9、扶梯梯级整体运行检查实训。
10、扶梯上、下机房的清洁保养实训。
11、扶梯润滑油系统的补充与更换实训。
五、自动扶梯教学设备,自动扶梯安装、维修与保养实训考核装置扶梯配件材质
|
序 号 |
内 容 |
|
1 |
扶手支架型材 ：发纹不锈钢材料 |
|
2 |
护壁板 ：透明钢化玻璃 |
|
3 |
内盖板 ：发纹不锈钢材料 |
|
4 |
外盖板 ：发纹不锈钢材料 |
|
5 |
围裙板 ：发纹不锈钢材料 |
|
6 |
梯级 ：不锈钢喷塑 |
|
7 |
梯级颜色 ：黑色（带黄边框） |
|
8 |
扶手带 ：黑色 |
|
9 |
前沿板及盖板 ：发纹不锈钢材料 |
|
10 |
梳齿 ：合成树脂（黄色） |
|
11 |
透明有机玻璃桁架保护 |
|
11 |
模拟故障显示（中文） |
|
12 |
变频节能功能 |
