本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟的形式，学生借助电梯电气图对这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能，为真实电梯电气的安调与维保打下基础。
1、 采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局；
2、 采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致；；
3、 采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观；
4、 采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。
1、 电源输入：三相五线 AC380V 50Hz；
2、 安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、 整机功耗：≤0.75KW；
4、 整机重量：≤150KG；
5、 外形尺寸：1570mm×1140mm×2000mm（长×宽×高）。
1、 电梯电气照明回路的连接与调试；
2、 电梯电气主控回路的连接与调试；
3、 电梯电气安全回路的连接与调试；
4、 电梯曳引机组的连接与调试；
5、电梯一体化控制器故障码的查询与检修。
五、配置表
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
支架 |
1 |
台 |
高级铝型材 |
|
2 |
总电源箱 |
1 |
台 |
断路器、空气开关、指示灯、照明开关及插座等 |
|
3 |
微机控制柜 |
1 |
台 |
一体化控制器（NICE1000）、空气开关、断相与相序�；ぜ痰缙�、计数器、接触器、开关电源、变压器、制动电阻、端子排、上下行按钮、急停及检修开关等 |
|
4 |
安全型插线端子板 |
2 |
块 |
|
|
5 |
外呼梯显示板 |
3 |
块 |
|
|
6 |
曳引机组模拟器件 |
1 |
套 |
三相异步电动机与编码器 |
|
7 |
井道模拟器件 |
1 |
套 |
上下极限、上下限位、上下减速、上下急停、安全钳、平层、开关门限位、超载、及照明开关 |
|
8 |
底坑模拟器件 |
1 |
套 |
张紧轮与照明开关，照明灯，插座 |
|
9 |
楼层模拟器件 |
3 |
套 |
门锁、消防及锁梯开关，上下呼梯按钮 |
|
10 |
机房模拟器件 |
1 |
套 |
限速器与盘车开关 |
|
11 |
轿厢模拟器件 |
1 |
套 |
照明灯，风扇及光幕 |
|
12 |
轿厢操纵箱模拟器件 |
1 |
套 |
开关门、楼层、急停、检修、上下行、照明、风扇、司机及直驶开关 |
|
13 |
轿顶控制箱模拟器件 |
1 |
套 |
上下行与共用按钮，急停、检修及照明开关，照明灯，插座 |
|
14 |
运行状态指示 |
1 |
套 |
开关门、启动及制动 |
|
15 |
安全型插线 |
1 |
套 |
|
|
16 |
电气检修工具 |
1 |
套 |
万用表与电笔等 |
|
17 |
随机资料 |
1 |
份 |
实训指导书与相关图纸等 |

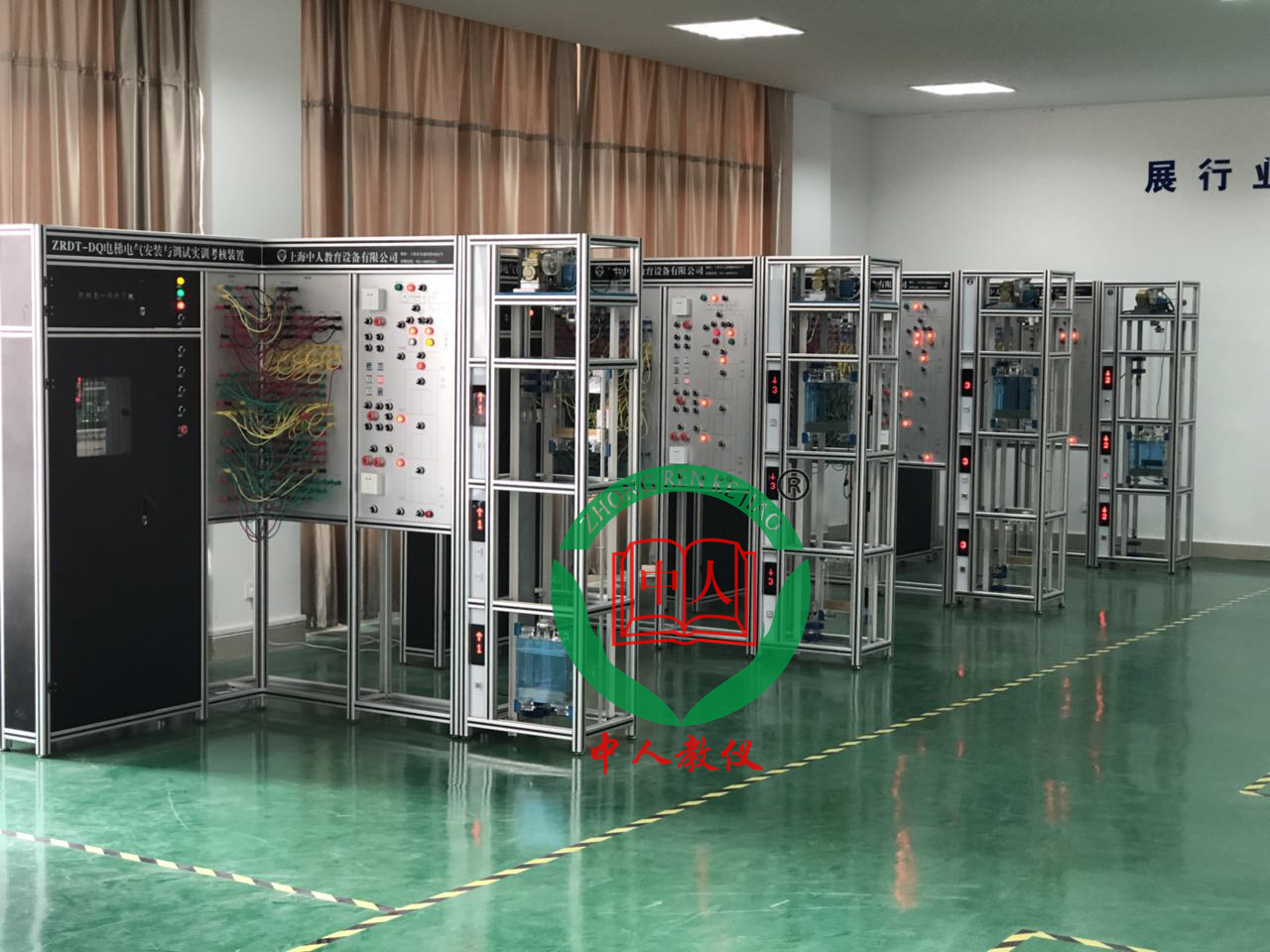

实例图片：
选配：电梯电气安装虚拟仿真教学软件
（1）教学资源：
以继电器控制交流双速电梯APM电气控制原理图为蓝本，结合继电器控制柜模型而设计的电梯电气控制教学动画�？悸堑浇萄康�，每个功能电路的讲解会以功能为主要内容，结合模型，图纸开关状态与电梯（或部件）状态相对应，同步进行。
包含的教学资源如下：
|
序号 |
标题 |
步骤 |
表现内容 |
|
1 |
安全电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述安全电路的作用 2、图纸上（右）安全开关的符号与整梯（左）每个安全开关的安装位置一一对应展示； 对每个安全开关有近距离具体“位置”的展示、每个安全开关“元器件”独立外观展示、安全开关分合“动作”展示 动画演示安全电路每个开关的分合与整梯运行的对应关系 其中设置三个故障开关，演示当其中的安全开关出现故障时，电梯的状态 |
|
2 |
门联锁电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述门联锁电路的作用 2、图纸上（右）门触点开关、门锁接触器与在整梯（左）元器件安装位置一一对应展示； 门触点开关‘门锁接触器具体安装“位置”的展示、每个“元器件”独立外观展示、触点、接触器“动作”展示 3、设置“正常状态”“轿顶检修回路”“机房检修回路”三部分演示每种情况下，电按钮和开关的状态 |
|
3 |
电源电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述电源电路的作用 2、图纸上（右）电源箱和控制柜与在整梯（左）元器件安装位置一一对应展示； 总开关、井道照明、轿厢照明、开关电源、变压器、整流桥具体安装“位置”的展示、每个“元器件”独立外观展示、触点、接触器“动作”展示 3、合上分开关，输出端电压值（用万用表显示） |
|
4 |
开关门电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述开关电路的作用 2、图纸上（右）开（关）门接触器、安全触板、电机与在整梯（左）元器件安装位置一一对应展示； 门触点开关‘门锁接触器具体安装“位置”的展示、每个“元器件”独立外观展示、触点、接触器“动作”展示 3、按下开关门按钮，开关门构成演示 电机得电线路 |
|
5 |
厅外召唤电路（含信号灯） |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述厅外召唤电路的作用 2、图纸上（右）各厅外召唤按钮与在整梯（左）安装位置一一对应展示； 按钮具体安装“位置”的展示、按钮“元器件”独立外观展示，按钮“动作”展示 3、厅外召唤按钮操作，分登登记和消号两部分 与轿厢运行动画演示 |
|
6 |
轿内指令电路（含信号灯） |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述轿内指令电路的作用 2、图纸上（右）操纵箱与在整梯（左）安装位置一一对应展示； 内指令按钮具体安装“位置”的展示，按钮“元器件”独立外观展示，按钮“动作”展示 3、内指令按钮操作 ，分登登记和消号两部分 与轿厢运用动画演示 |
|
7 |
检修电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述检修电路的作用 2、图纸上（右）按钮及检修转换开关、按钮安装位置与整梯（左）元器件安装位置一一对应展示； 对检修转换开关和按钮距离具体“位置”的展示、每个“元器件”独立外观展示、按钮或转换开关的“动作”展示 3、设置“正常状态”“轿顶检修回路”“机房检修回路”三部分演示每种情况下，电按钮和开关的状态 |
|
8 |
平层电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描平层电路的作用 2、图纸上（右）感应器开关与整梯（左）的元器件安装位置一一对应展示； 感应器装置具体“位置”的展示、感应器和隔离板“元器件”独立外观展示（透明，可看见立面的干簧管）、感应器无源触点在隔磁板通过时触点状态变化的“动作”展示 3、平层过程演示 |
|
9 |
制动电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述制动电路的作用 2、图纸上（右）串联的触点开关与整梯（左）的元器件安装位置一一对应展示； 对抱闸、门锁、运行等继电器及电磁转动装置具体“位置”的展示、每个“元器件”独立外观展示、按钮或转换开关的“动作”展示 3、制动过程演示 |
|
10 |
定向电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述定向电路的作用 2、图纸上（右）触点开关与整梯（左）的元器件安装位置一一对应展示； 对抱闸、门锁、运行等继电器及电磁转动装置具体“位置”的展示、每个“元器件”独立外观展示、按钮或转换开关的“动作”展示 3、在内召设置按钮动作，演示定向线路的通断 |
|
11 |
拖动电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述拖动电路的作用 2、图纸上热继电器、上下行接触器、电抗器等与整梯（左）的元器件安装位置一一对应展示； 对电抗器、热继电器、接触器、电源开关装置具体“位置”的展示、每个“元器件”独立外观展示、相关元器件“动作”展示 3、演示上行和下行电路的通断过程 |
|
12 |
拖动控制电路 |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述拖动控制电路的作用 2、图纸各主接触器、限位开关与整梯（左）的元器件安装位置一一对应展示； 对接触器、限位开关装置具体“位置”的展示、每个“元器件”独立外观展示、相关元器件“动作”展示 3、演示控制电路得电的必要条件、上行、下行、快车满处转换、制动的电路变化过程 |
|
13 |
楼层位置检测电路（含指示灯） |
1、定义 2、安装位置 3、动作原理 |
1、出现文字描述楼层位置检测电路的作用 2、图纸上（右）感应器开关与整梯（左）元器件安装位置一一对应展示； 感应器装置具体“位置”的展示、感应器和隔离板“元器件”独立外观展示、感应器在隔磁板通过时触点状态变化的“动作”展示 3、动画演示电梯运行过程，每到一层。检测开关触点的动作及信号指示状态变化 |
|
元器件教学部分 |
|||
|
1 |
断路器 |
1、安装位置 2、结构介绍 3、动作 |
在整梯里的安装位置 安装要求--垂直安装 上进下出 合上 通电 用万用表测量显示 |
|
2 |
接触器 |
同上 |
在整梯里的安装位置 线圈接线端 电压 AC/DC 合上 通电 检查触点通断 |
|
3 |
继电器 |
同上 |
在整梯里的安装位置 安装要求 通断状态 |
|
4 |
热继电器 |
同上 |
在整梯里的安装位置 设定整定值门联锁 动画演示电流增大（箭头加粗）热元件变红弯曲，触发机构 |
|
5 |
按钮 |
同上 |
在整梯里的安装位置 自复位/自锁 急停 演示按下动作和触点分合的状态 |
|
6 |
转换开关 |
同上 |
在整梯里的安装位置 自复位 自锁 正常/检修转换 |
|
7 |
行程开关 |
同上 |
在整梯里的安装位置--井道 轿门（微动） 抱闸检侧 断绳开关 触点 动作原理--三种 滚轮 直动 微动 |
|
8 |
相序继电器 |
同上 |
在整梯里的安装位置 接线 通电指示及相序检侧 |
|
9 |
电锁钥匙开关 |
同上 |
在整梯里的安装位置 钥匙 触点 驻停/ 运行转换 |
|
10 |
无源开关 |
同上 |
在整梯里的安装位置 干簧管 触点介绍 动作原理 隔磁 或通过磁柱 触点动作 |
|
11 |
可调电阻 |
同上 |
在整梯里的安装位置 结构--电阻丝与滑片 阻值调节 |
|
12 |
整流器件 |
同上 |
在整梯里的安装位置 结构--四个二极管组合 接线端 输出测量 |
|
|
|
|
|
2、练习资源：
|
序号 |
标题 |
步骤 |
表现内容 |
|
1 |
安全电路 |
认识安全电路图 请指出安装在井道里的安全开关 请在以下元器件中指出可用于安全回路的元器件 安全电路的工作原理分析 |
1、四图选一； 2、井道上（下）极限开关、底坑的急�？�、断绳 3、开关、缓冲器开关； （继电器、相序继电器、接触器、急停按钮、电阻） （照明开关、急停按钮、一般按钮、转换开关）； 在电路中指出人为动作的开关 4、左右分频，提示断开某个开关，自己操作并判断 |
|
2 |
门联锁电路 |
认识门连锁电路图 请指出2楼门锁触点和轿厢门锁触点的安装位置 根据提示判断触点状态 门联锁继电器的工作原理分析 |
1、四图选一； 2、轿门层门合并模型再打开，判断 正常速度运行；轿厢上行到3楼，开门，提问 检修速度下行到2楼，开门，提问 4、位置 吸合/ |
|
3 |
电源电路 |
1、认识电源电路 2、测量供电电压 3、开关合闸（分闸）顺序
|
指出总开关、变压器 2、用万用表测量电源电压并判断电压范围是否符合要求 自己操作 |
|
4 |
开关门电路 |
认识开关门电路图 请指出开关门继电器安装位置 门机的安装位置 4、开关门电路工作原理分析
|
1、四图选一； 2、开门关门继电器安装位置、门机的安装位置 3、轿厢还是井道 门电机 传送皮带 4、按下关门按钮，若要使关门继电器线圈带电，那条线路须通？（用颜色区分）选择 |
|
5 |
厅外召唤电路 |
认识厅外召唤电路 指出召唤装置的安装位置 召唤信号登记工作原理分析 召唤信号消号工作原理分析 |
1、四图选一；信号电路 2、1楼 电梯在1楼，在3楼按下下召按钮，电路分析（包括信号灯 ....... |
|
6 |
轿内指令电路 |
1、认识轿内指令电路 2、指出轿内操纵盒的安装位置 3、轿内指令信号登记工作原理分析 4、轿内指令信号消号工作原理分析 |
1、四图选一；信号电路 2、安装位置 按钮 3、电梯在1楼，轿内按下2 3 判断电路触点及指出亮的信号灯 4、指出使电路消号的触点 |
|
7 |
检修电路 |
1、认识检修电路 2、检修操作装置安装位置 3、检修电路与其他电路的关联 4、检修电路工作原理分析 |
1、四图选一；信号电路 2、必须安装的、其他安装位置选择 3、指出检修状态下，哪些电路不起作用 4、轿顶检修操作（在3楼，去到12楼之间）开门操作 |
|
8 |
平层电路 |
1、认识平层电路 2、平层装置的安装位置 3、感应器结构 4、平层电路工作原理分析
|
1、四图选一；信号电路 2、指出平层装置，门区感应器 上平层 下平层感应器 3、隔磁板材质、 感应器触点NC变NO ，接线端选择 4、隔磁板插入1楼感应器，指出那个继电器线圈得电，根据电梯�？课恢� 判断感应器安装是否合理 |
|
9 |
制动电路 |
1、认识制动电路 2、制动装置的安装位置 3、制动电路工作原理分析 4、制动装置工作原理分析 |
1、四图选一； 含抱闸检侧的微动开关 电磁线圈得电的条件 电磁铁线圈得失电----抱闸松闸的关系 |
|
10 |
定向电路 |
1、认识定向电路 2、方向继电器安装位置 3、定向电路工作原理分析
|
1、四图选一；信号电路 2、控制柜内指出 3、设置电梯停在某楼，指出哪些FJ触点断开 按下4NA 哪条线路得电 |
|
11 |
拖动电路 |
1、认识拖动电路 2、指出相关元器件 3、拖动电路工作原理分析 |
1、四图选一； 2、指出电抗器、上行接触器、相序�；ぜ痰缙� 3、控制柜MC SC吸合，指出是电梯运行的什么状态 |
|
12 |
拖动控制电路 |
1、认识拖动控制电路 2、拖动电路得电的前提条件 3、拖动控制电路工作原理分析 |
1、四图选一； 2、指出两个触点闭合0--安全继电器触点+ 门联锁继电器触点闭合 3、待定 |
|
13 |
楼层位置检测电路（含指示灯） |
1、认识楼层位置检测电路 2、楼层位置感应器的安装位置 3、楼层位置检测电路工作原理分析 |
1、四图选一； 2、感应器和隔磁板的安装位置 3、楼层电会影响哪些电路 |
|
14 |
断路器 |
|
|
|
15 |
电锁钥匙开关 |
指出可做基站电源锁的元器件 在电路图中指出基站电源锁 指出基站电源锁的安装位置 基站电源座的工作原理分析 |
1、转换开关、带钥匙转换开关、急停、扶梯上下行锁选择 2、图中指出 3、安装位置 4、打至“驻停”，判断动画是否正确 |
|
16 |
整流器件 |
指出可实现整流的元器件 用二极管搭建全波整流电路 整流桥堆的接线 |
二极管、电阻、电容、可控硅选择 给出整流电路，空出整流部分自己放整流管 给出桥堆实物及四个接线端，自己接线 |
|
17 |
无源开关 |
指出无源开关器件 感应器的工作原理分析 双稳态的工作原理分析 |
1、感应器 双稳态开关 继电器 继电器 层门锁触点开关等选择 2、给出要求闭变开 自己接线 选择隔磁材质 3、给出要求开变闭，复位时闭变开 给出磁柱的NS极，自己选择 |
|
18 |
热继电器 |
电动机热过载保护元器件的选择 一次二次接线端 整点电流设置 |
给出相序继电器、继电器、热继电器、开关 指出一次及线段和二次接线端 二次接线端是NO NC 给出电机额定电流，自己用螺丝刀整定电流值 |
|
19 |
开关电源 |
指出可实现AC/DC器件 开关电源档位设置 开关电源接线 |
给出变压器、开关电源、电抗器、变频器 给出电路图，指出适合用的开关电源及档位设置 给出控制柜内的开关电源及电线，自己操作 |
|
20 |
可调电阻 |
指出可实现电阻变化的器件 可调电阻的调节端 调整电阻值，改变直流电机转速 |
电阻、电容、电感、二极管 移动哪里可调节电阻值 各处一可变电阻及测得的电阻，现在要调整电阻值，自己操作 |
|
21 |
相序继电器 |
指出可检测相序的继电器 相序继电器的状态判别 相序继电器的接线 |
相序继电器、继电器、热继电器、接触器、开关 红灯 绿灯 主回路和控制回路接线 |
|
22 |
行程开关 |
指出用于井道上下端保护的行程开关 缓冲器开关触点接线 急停按钮触点接线 限位开关触点接线 |
自己接线 注意NO NC |
