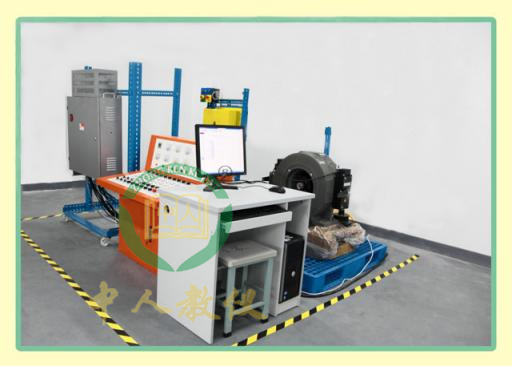

电梯电气一体化综合实训装置,电梯一体化综合实验教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下电梯电气一体化综合实训装置,电梯一体化综合实验教学设备。这样能对用户选型有非常大的帮助。
一、电梯电气一体化综合实训装置,电梯一体化综合实验教学设备基本要求：
1、电梯电气控制一体化实训装置整体设计采用可移动模块式结构；
2、装置中属于电梯组成部分的机构和零部件必须完全采用真实电梯的组成机构及零部件，并且能够提供相关证明文件；
3、电梯电气控制一体化实训装置中属于电梯组成部分的机构和零部件的技术参数均以速度1m/s 及其以上、载重1吨及其以上的垂直升降电梯的设计参数为标准；
4、电梯电气控制一体化实训装置中的辅助框架，可以是拆装式钢支架或由角钢拼装，或者优质方管钢焊接而成，不论何种材质均要求材料厚度在3mm及其以上，保证学生在正常实训过程中实训器材的稳定性和安全性；
5、装置中的辅助框架，均要求整体环氧聚塑喷涂、磷化喷塑或者喷塑处理，不能外露底层材料，以保证实训器材的美观和易清洁性；
6、装置中的真实电梯组成机构与辅助部分经过特殊的设计与配合，能够再现实际安装、调试、保养和维修等生产工艺；
7、装置底脚装有带刹车的万向轮，便于移动和固定，万向轮的承重极限应能够完全支撑实训设备并具有20%及其以上的裕量；
8、装置自身的维护和保养要方便并配备相应的拆装和维保工具2套，要求终身保用，即在正常使用情况下，如果使用功能有损坏，皆可免费修理，直至更换同一产品；
9、提供详细的实训设备维保说明和实训项目指导书。
二、电梯电气一体化综合实训装置,电梯一体化综合实验教学设备特殊要求：
1、机房电源箱，符合电梯国家标准GB 7588-2003要求的机房电源箱。
2、控制柜，采用行业主流的一体化控制器铝合金型材支架，配可移动滚轮。
3、曳引机要求：
轿厢速度：1m/s
4、电梯一体化控制器
一体机使用运算能力更强的Cortex M4 MCU(主频168M)及以上，单指令执行周期6ns以内，确保一体机能实现更精确的矢量控制，舒适感更好；
速度控制精度高，±0.05％使整体运行效果更平稳，舒适感更佳；150%额定电流60秒，200%额定电流10秒及以上的过载能力--产品在设计理念上都尽可能的提高标准，所有产品在设计之初就考虑到极高的过载能力；可方便地通过CAN总线及USB等接口与其他电梯子�？榻型ㄐ乓允迪终椎牡缣葑ㄒ到饩龇桨�；为了使整个系统运行更安全，一体机设计有基于航空级FPGA芯片底层�；さ缏罚蟮脑黾恿讼低车目煽啃�；主要元器件均为高可靠性的国际一流品牌产品，根本上保证了整体产品稳定性与可靠性；配有点阵的LCD手操器，对每个操作中遇到的参数都做了说明，调试简单易用；上位机调试软件——集成了数据记录仪和软件示波器功能，并能实时监控电梯运行的信号；可与最新的网络专家系统配合使用，降低了对调试人员专业性的要求，在电梯的使用活动中（包含安装，调试和维修阶段）获得实时，专业高效的指导；有效节省客户的时间和成本；体积小巧，结构紧凑。
5、井道信息模拟器，同时可用于控制柜调试及检测。配可移动滚轮。
6、门机联动系统，轿门开门机（采用永磁同步电动机、一体化控制器），铝合金框架，配可移动滚轮。
7、电气故障快速设置和恢复系统，同时满足职业技能鉴定和竞赛需求、《电梯安装工》与《电梯维修工》标准要求，不少于40个的典型电梯电气故障设置开关。
8、人机交互组件，操纵箱、召唤盒、到站灯、消防开关盒等。铝合金框架。
9、电气箱体组件，轿顶接线箱、轿顶检修箱、底坑检修箱、底坑开关盒以及其它电梯电气辅件。铝合金框架。
10、连接线及配合要求：
整套系统应提供曳引机与电梯一体化控制器之间有相应匹配的连接电缆；要求控制系统能够与曳引机完全匹配；通过调试控制系统参数能够模拟电梯运行的各种工况；
11、装置尺寸不大于3000×3000mm（长×宽）。
三、电梯电气一体化综合实训装置,电梯一体化综合实验教学设备实训项目
1、 电梯电气系统主要组成部件认知实训；
2、 控制器参数设置；
3、 永磁同步曳引机磁极角度位置辨识；
4、 电梯井道参数自学习；
5、 曳引电动机变频驱动控制电路检测调节及故障查找实训；
6、 曳引机制动器机械调节及故障查找实训；
7、 轿内操纵箱控制电路故障查找及排除实训；
8、 厅外召唤盒控制电路故障查找及排除实训；
9、 轿顶检修箱控制电路故障查找及排除实训；
10、 照明控制电路故障查找及排除实训；
11、 通讯电路故障查找及排除实训；
12、 控制电路故障查找及排除实训；
13、电源电路故障查找及排除实训。
