扶梯模型实训考核装置,扶梯模拟实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下扶梯模型实训考核装置,扶梯模拟实训装置。这样能对用户选型有非常大的帮助。

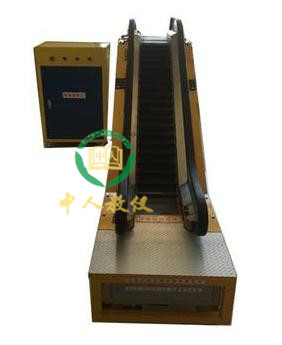

扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置按一比五的比例缩小的自动扶梯，真实的再现扶梯的状况。主要用途是让学生更深入的了解扶梯的构造、运行原理及运行状态、练习编辑扶梯控制程序、扶梯控制程序测试、练习扶梯变频节能运行的编程与操作，练习变频器的调整与故障分析，了解扶梯内安全开关动作原理与安装方法，练习扶梯各器件拆装，实验超速、欠速、防逆转电气保护原理，放逆转机械保护原理，了解扶梯出现安全事故的原因。
扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置采用交流变频调速器与PLC通过开关量进行控制。整套设备由一台PLC控制，变频器拖动，实现现实中的实际扶梯控制。通过它，学生可以提高扶梯的安装与调整能力，故障的检测和排除能力，还可以练习PLC编程与实验从而提高编程技能，及变频器的调整、故障排查，调试学习，事故分析。
二、扶梯模型实训考核装置,扶梯模拟实训装置基本技术指标
1.电源： AC220V ±5% / AC380V±5% 50Hz
2.额定电流：5A
3.整机容量：<2kW
4.外形尺寸：整梯：长×宽×高（mm） 2000×700×1100mm
控制柜：长×宽×高（mm） 500×400×250mm
5.控制方式：可编程控制器采用西门子200系列PLC，主机为S7-226CN内置数字量I/O：24DI/16DO,中断输入：4，HSC输入:6(30kHz)支持A/B模式，脉冲输出：2（20kHz）。最大数字I/O点：128DI/128DO，执行时间（位指令）：0.22us，程序存储器：24576 B，数据存储器：10240 B，存储器�？椋嚎捎�，模拟量I/O：32AI/28AO最大44。网络功能：串行通讯；AS-Interface；Profibus-DP从站；模拟电话；以太网/因特网；GPRS；Modbus主站/从站。网络主站功能：Modbus RTU主站和AS-Interface主站。扩展模块为EM222，8点输出。变频器采用西门子MM420变频器,1.5KW。
6.调速方式：VVVF
7.结构形式： 单台上、下行
8.曳引机：速比40:1
9.拖动电机：型号：MJ136-5
电压：AC220V/380V 50Hz
功率：1.5KW
转速：1400 rpm
10.安全�；ご胧郝┑绫；すδ�、安全性符合相关的国标标准，扶梯内全部�；た夭捎肈C24V弱电。
机械结构组成：
1. 井道框架：相当于扶梯附着的建筑物，为扶梯提供支承，固定扶梯行架，采用钢架结构。
2. 曳引机：位于柜架顶部上机房，是扶梯的动力设备，安装在电引机底座上。主要由以下部分组成。
3. 电动机：鼠笼式三相感应电动机，采用变频变压(VVVF)驱动方式，扶梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，保证了扶梯运行平稳，并保障扶梯的规定制动距离。
4. 制动器：只在电动机通电运转时松闸，当电动机停止时保持可靠制动，保障扶梯制动距离及制停后的位置不变，工作电压DC24V。
5. 减速箱：采用蜗轮蜗杆减速器，具有精度高、效率高、噪音低的特点。
6. 曳引齿轮：提供曳引机与驱动轴的输出力。
7. 梯级导轨：用于梯级的平滑运行与翻转。
8. 扶手带导轨：用于扶手带的正�；诵�。
9. 驱动机构：驱动梯级循环机构的正常翻转运行，并驱动扶手带的速度方向与梯级循环机构可靠一致运行。主要由驱动主轴、驱动连、上机舱翻转行架、下机舱翻转行架。
10. 梳齿板：当梯级槽内有异物时清除，以保障人员乘坐安全及梯级的可靠使用。
11. 操纵箱：设在扶梯的上下待停区，是用钥匙及按钮等信号输入设备。
12. 数字显层器： 数码显示，显示当前扶梯的运行情况及故障显示。
13. 方向指示器：扶梯运行方向指示，禁行指示，停梯指示。
14. 方向锁：开关扶梯，上、下方向运行操作，检修慢车运行的点动操作，反方向停止操作。
15. 梳齿板开关：当异物卡死在梯级上梳齿板无法将其替出时开关动作�；ざ魍Ｌ�。
16. 梯级塌陷�；た兀禾菁蹲陨硭鸹�，无法正常在梯级轨道内运行而脱落，保护人员安全防止人员掉入，安全回路被切断，停梯。
17. 扶手带入口保护：防止人员或异物随扶手带被带入下翻转区，或下翻转区的异物被带上来，在进出口处均设置此�；ぷ爸�，断开安全回路。
18. 缓冲涨紧装置：安装在下机舱驱动机械机构涨力调整与驱动机构断连�；�。
19. 扶手带：用于人员的乘梯安全与梯级同步运行，循环运行。
20. 梯级：用于承载乘客，循环运行。
21. 盘车轮：用于紧急情况或维修操作时的手动运行。
22. 编码器：提供速度信号及方向信号，输入PLC与实物进行比较可实现各速度段的超速、欠速、方向反转防逆转。
23. 手动、自动加油机构：扶梯各机械部件的保养加油。
24. 围裙板及开关：保障扶梯梯级边缘缝隙不能过大，卡住乘客的衣物等的及时保护。
25. 梯级照明灯：提示乘客注意脚下的梯级动作情况，及出入口的提醒。
26. 检修盒：提供扶梯任何位置的检修操作。
27. 语音提示装置：提示乘客在出入口的乘梯安全注意事项。
28. 静电清除机构：扶梯运行过程中的静电清除。
29. 人员检测系统：判断扶梯现有人员情况，额速、节能运行转换。
30. 机械防逆转保护系统：扶梯反方向倒溜车的机械�；ぃ狗鎏菘煽恐仆�。
31. 蜂鸣器：提示开梯运行，反方向误入警告。
32. 次抱闸系统：利用双抱闸的同时工作可靠的使扶梯制停。
电气控制系统组成：
1. 电气控制柜：采用PLC控制器，对自动扶梯实现自动上行、下行等诸多要求的控制，电气柜安全接地，工作可靠，通过航空插头与控制对象联机，实现远程控制。
2. 漏电�；た掌兀和ü觳獾降缙刂乒窦翱刂贫韵笫欠窬哂新┑纾灰泻涟布兜穆┑缇突崃⒓醋远峡缭�，保护性强。
3. 可编程序控制器(PLC)：控制扶梯的运行方向状态，安全回路，测速回路，检修回路，故障报警，由比较器回路组成，开关的通断决定安全回路的正常与否，以使PLC判断扶梯安全回路是否处于安全状态。
4. 变频器：根据PLC给出的指令，对电机的运行频率、电压进行调制，使电机平衡，实现电梯的舒适可靠运行，并可实现扶梯节能运行。
5. 继电器及接触控制器：为实现弱电控制强电，通过安全的控制方式，用PLC的数字输出控制继电器、接触器等，实现电机的运行控制。
四、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置配置
|
序号 |
名称 |
数量 |
|
1 |
扶梯上下机仓 |
1 |
|
2 |
建筑物楼层模拟系统 |
1 |
|
3 |
扶梯测速系统 |
1 |
|
4 |
抱闸控制系统 |
1 |
|
5 |
曳引机系统 |
1 |
|
6 |
显示系统 |
1 |
|
7 |
开梯控制系统 |
1 |
|
8 |
安全回路控制系统 |
1 |
|
9 |
电力拖动控制装置 |
1 |
|
10 |
加油系统 |
1 |
|
11 |
配套易损器材 |
1 |
|
12 |
配套资料 |
1 |
|
13 |
机械安全控制系统 |
1 |
|
14 |
检修控制系统 |
1 |
|
15 |
照明控制系统 |
1 |
|
16 |
控制警铃系统 |
1 |
|
17 |
语言提示系统 |
1 |
|
18 |
刷卡控制系统 |
1 |
|
19 |
检修照明系统 |
1 |
|
20 |
故障点设置系统 |
1 |
|
21 |
机械防逆转�；は低� |
1 |
|
22 |
次抱闸系统 |
1 |
|
23 |
电气控制系统 |
1 |
五、扶梯模型实训考核装置,扶梯模拟实训装置产品特色
1.可编程序控制
（1）漏电保护功能、安全性符合相关的国标标准，扶梯内全部�；た夭捎肈C24V弱电。
（2）系统构成灵活，扩展容易，以开关量控制为其特长，可实现简单复杂控制转换。
（3）使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。另外，可在线修改程序，改变控制方案而不拆动硬件。
2.产品特色
（1）扶梯出入口光电检测客流情况调整节能方式运行
（2）语音提示系统提示乘客出入扶梯的安全
（3）出入梯级照明灯系统提示乘客的脚下安全
（4）编码器检测运行实际方向，速度情况，防逆转、超速、欠速�；�
（5）扶梯自动加油机构
（6）显示各种故障情况状态
六、扶梯模型实训考核装置,扶梯模拟实训装置实验项目
1.PLC编程实验正常、检修、节能各种运行；
2.变频器故障显示；
3.整梯故障显示；
4.运行次数记忆；
5.超速测试实验；
6.欠速测试实验；
7.防逆转�；な笛�；
8.检修优先原则程序设计及实验；
9.接触器防粘连检测测试实验；
10.电气回路�；な笛�；
11.接触器防粘连、防卡试验；
12.语音提示安装与调试；
13.梯级拆装操作；
14.梳齿板拆装与调整；
15.变频器功能速度调试；
16.抱闸系统调试；
17.机械防逆转系统原理与实验；
18.曳引机系统拆装与调整
19.编码器的检测
20.模拟梯级的安装
21.模拟扶手带的安装
22.驱动机构调整
23.电力拖动控制原理与组装试验
24.梳齿板安装与调整
25.二次抱闸的原理及调整
