数控车床综合实训考核装置,数控车床实验教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下数控车床综合实训考核装置,数控车床实验教学设备。这样能对用户选型有非常大的帮助。
数控车床综合实训考核装置,数控车床实验教学设备是我公司继ZR数控机床实验台系统推出后，面向市场开发的又一数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程�？椤ⅰ痘驳缏肺蕖返慕萄в胧笛�。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。
数控车床综合实训考核装置,数控车床实验教学设备具有以下独特优点：
● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率最高的SIEMENS数控系统为实训对象
● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、数控车床综合实训考核装置,数控车床实验教学设备产品组成部分

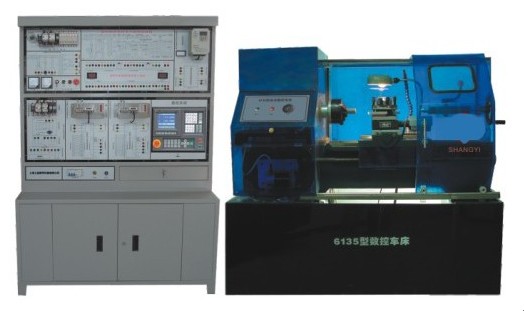

ZRSKX -02A数控车床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动�？�、伺服电机运行及电机输入输出�？�、刀架接口板、开关电源以及配套6135型数控教学型车床等组成。
二、数控车床综合实训考核装置,数控车床实验教学设备可开设的实验实训考核项目
|
▲ 数控车床802C系统操作编程实验（配6135A车床） ▲ 主轴变频单元的调试运行与故障诊断实验 ▲ 全数字交流伺服电机运行与故障诊断实验 ▲ 数控车床电气控制设计与分析实验 ▲ PLC、编程、接线及在数控机床中的应用 ▲ 电动刀架控制原理实验及接线与故障诊断实验 |
▲ 数控车床系统控制机床螺纹加工实验 ▲ 数控车床的冷却与照明及故障诊断实验 ▲ 丝杆螺距误差补偿实验 ▲ 数控车床电子手轮实验 ▲ 机床RS232串口通讯实验 ▲ 数控车床故障设计排除考核28项 |
|
三爪卡盘 |
160mm |
|
床身上最大回转直径 |
350mm |
|
最大工件长度 |
500mm |
|
电动刀架 |
四工位 |
|
主轴孔径 |
40mm |
|
主轴转速、无级变速 |
200------1500rpm |
|
主电机功率 |
0.75kw |
|
机床尺寸（长×宽×高） |
1670×800×1300mm |
|
机床重量 |
450kg |
|
车削对象 |
硬质工程塑料、木头制品 |
四、技术性能：
|
1、输入电源：三相四线制380V交流电源。 2、结构：考核柜为铁质钣金喷塑结构，坚固耐用； 3、工作环境：温度-10℃–+40℃ |
4、整机功耗：＜3KW 5、考核柜尺寸：1370×600×1890mm
|
想了解更多的产品信息=》教学设备
