带传动效率测试分析实验台,带传动实验台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下带传动效率测试分析实验台,带传动实验台。这样能对用户选型有非常大的帮助。
一、实验目的
本实验旨在通过对带传动效率测试分析实验台的使用，对带传动的效率进行精确测定。同时，通过计算机测试分析软件对测试数据进行处理和分析，绘制滑差曲线和效率曲线，以便为传动系统的优化设计提供有力的依据。
二、实验设备
1. 带传动装置：主要包括带轮、传动带、支撑装置等组成部分，这些部件共同构成了带传动的核心部分；
2. 扭矩传感器：用于精确测量输入和输出扭矩，以便对传动过程中的扭矩变化进行实时监控；
3. 转速传感器：用于测量带轮转速，以便获取传动装置的工作状态；
4. 计算机：作为数据处理和分析的中心设备，负责将测试数据传输到测试分析软件并进行后续处理；
5. 测试分析软件：具备强大的数据处理能力和图形绘制功能，能够将测试数据转化为易于理解的滑差曲线和效率曲线。
三、实验步骤
1. 精心安装带传动装置，确保带轮与传动带之间的紧密配合，为后续测试的准确性奠定基�。�
2. 将高精度扭矩传感器和转速传感器分别安装在输入和输出轴上，以便实时获取传动过程中的相关数据；
3. 将计算机与测试分析软件相连接，并根据实验要求设置好相应的参数，为测试分析做好准备；
4. 启动带传动装置，在计算机的控制下，逐渐增加载荷，同时记录输入和输出扭矩、转速等数据；
5. 在不同载荷下重复步骤4，直至完成所有测试项目，以获取全面的传动效率数据；
6. 利用计算机测试分析软件对采集到的数据进行综合处理，计算出传动效率，为优化设计提供数据支持；
7. 绘制滑差曲线和效率曲线，对传动性能进行评估。通过分析这些曲线，可以更深入地了解带传动的性能特点，为传动系统的优化设计提供关键参考。
四、实验结果
通过带传动效率测试分析实验台进行的实验，我们成功地获得了带传动的效率数据，并绘制出了滑差曲线和效率曲线。这些结果充分展示了带传动的性能特点，为后续的优化设计提供了有力的支持。在传动系统的设计过程中，我们可以根据这些实验结果，有针对性地优化带传动装置的结构和参数，以提高整个传动系统的性能和效率。

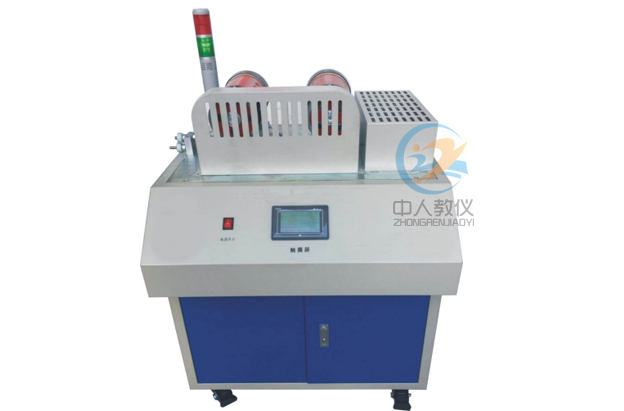

带传动效率测试分析实验台的参数如下：
实验内容：
1、带、链传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；
2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定，人工绘制滑差曲线和效率曲线。
性能特点：
1、利用拉压传感器独特的张紧力测试装置，来测试皮带的张紧力，能实现皮带传动受力分析实验；
2、带传动的张紧力通过旋钮调节，张紧力的大小通过传感器获得，并在触摸屏显示面板上显示；
3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线；
4、带传动实验台与触摸屏显示面板为集成一体（显示面板非独立装置），触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流，从电机输入电压电流等项目；并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。
5、可通过计算机测试分析软件进行皮带传动的运动模拟，可观察弹性滑动及打滑现象；
6、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
7、带传动实验台（柜式）配备有上位机及上位机测控软件。
