技术标题：[基本型流体流动阻力系数测定实验台,流体流动阻力系数实训装置]
基本型流体流动阻力系数测定实验台,流体流动阻力系数实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下基本型流体流动阻力系数测定实验台,流体流动阻力系数实训装置。这样能对用户选型有非常大的帮助。

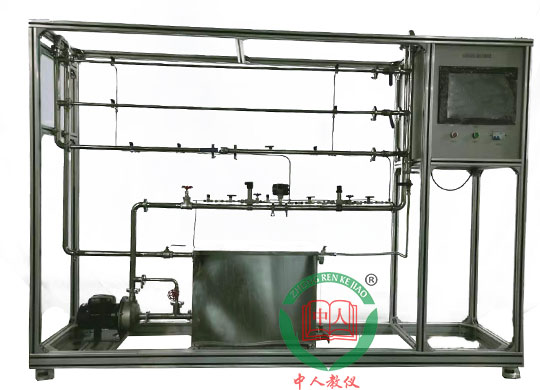

基本型流体流动阻力系数测定实验台,流体流动阻力系数实训装置
主要设备
1、304不锈钢光滑管：管内径d—10mm，管长L—1500mm。
2、304不锈钢粗糙管：管内径d—12mm， 管长L—1500mm，内装不锈钢螺旋丝。
3、304不锈钢局部管：管内径d—20mm， 管长L—1500mm，上有不锈钢阀门一个。
4、流量测量：转子流量计，流量范围 160～1600 L/h和16～160 L/h 。
5、压差传感器：量程0～150KPa，4-20mA远传输出，压差检测机构。
6、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。
7、玻璃倒U型压差计，0--600H2O。
8、宇电AI501温度数字显示仪。宇电AI501压差数字显示仪。
9、304不锈钢离心泵：功率550W，流量范围0-5m3/h。
10、水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接。
12、阀门：采用304不锈钢阀和优质铜阀。
13、电器：接触器、开关、漏电�；た掌亍�
14、304不锈钢仪表柜：测控、电器设备在实验架上。
外形尺寸：2400*550*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
在流体力学领域，流体流动阻力系数的测定是一个至关重要的实验环节。流体流动阻力系数是描述流体在管道或其他流道中流动时所受到的阻力大小的参数，它对于流体传输系统的设计、优化以及运行效率的提升具有关键意义。而流体流动阻力系数测定实验台，正是为了精确测量这一参数而设计的专业实验设备。本文将从多个方面深入探讨流体流动阻力系数测定实验台的作用。
一、实验台的基本构成与工作原理
流体流动阻力系数测定实验台通常由流体循环系统、测量系统、控制系统以及数据处理系统等多个部分组成。流体循环系统负责提供稳定且可控的流体流动条件，包括泵、阀门、流量计等关键设备；测量系统则负责实时记录流体在流道中的压力、流速等参数；控制系统则用于精确调控实验条件，确保实验的准确性和可重复性；数据处理系统则对收集到的数据进行处理和分析，最终得出流体流动阻力系数。
在实验过程中，通过调整泵的速度和阀门的开度，可以控制流体在流道中的流速。同时，利用压力传感器和流量计等测量设备，可以实时监测流体在流道中的压力和流速变化。通过对比不同流速下的压力损失，结合流道的几何尺寸和流体的物性参数，可以计算出流体流动阻力系数。
二、实验台在科研领域的作用
在科研领域，流体流动阻力系数测定实验台为研究者提供了一个精确、可控的实验环境，有助于深入探究流体流动阻力的产生机理和影响因素。通过对比不同流道形状、不同流体物性以及不同流动条件下的阻力系数，研究者可以揭示流体流动阻力的变化规律，为流体传输系统的设计提供理论依据。
此外，实验台还可以用于验证和改进流体动力学模型。通过将实验结果与理论计算结果进行对比，可以评估模型的准确性和适用性，为模型的进一步优化提供指导。这对于提高流体传输系统的设计精度和预测能力具有重要意义。
三、实验台在教学领域的作用
在教学领域，流体流动阻力系数测定实验台是流体力学课程中的重要实验设备。通过实验操作，学生可以直观地了解流体流动阻力的概念和测量方法，加深对流体动力学理论知识的理解。同时，实验过程中的数据处理和分析也有助于培养学生的实验技能和科学思维。
此外，实验台还可以用于开展创新性实验教学。教师可以引导学生自行设计实验方案、调整实验参数并分析结果，从而培养学生的创新能力和实践能力。这种教学方式有助于激发学生的学习兴趣和主动性，提高教学效果。
四、实验台在工程实践中的作用
在工程实践中，流体流动阻力系数测定实验台为流体传输系统的设计、优化和运行提供了有力支持。通过测定实际流道中的流体流动阻力系数，可以为管道系统的布局、管径选择以及泵的选型等提供科学依据。同时，实验台还可以用于评估不同设计方案的经济性和可行性，为工程决策提供依据。
此外，在流体传输系统的运行过程中，实验台还可以用于监测和分析流体流动阻力的变化。通过实时监测流体在管道中的压力和流速等参数，可以及时发现并解决潜在的问题，确保系统的稳定运行。这对于提高流体传输系统的运行效率和降低能耗具有重要意义。
五、总结与展望
综上所述，流体流动阻力系数测定实验台在科研、教学以及工程实践等多个领域都发挥着重要作用。它不仅为研究者提供了一个精确、可控的实验环境，有助于深入探究流体流动阻力的产生机理和影响因素；还为教学提供了直观、生动的实验素材，有助于培养学生的实践能力和创新精神；同时，它还为工程实践提供了有力的技术支持，有助于优化流体传输系统的设计和运行。
随着科技的不断发展，流体流动阻力系数测定实验台的功能和性能也将不断提升。未来，我们可以期待更加智能化、自动化的实验台出现，能够实现更精确、更高效的流体流动阻力系数测定。同时，随着新材料、新工艺的不断涌现，流体传输系统的设计也将更加复杂和多样化，对流体流动阻力系数测定实验台的需求也将更加迫切。因此，我们需要不断改进和完善实验台的设计和制造技术，以满足日益增长的科研和工程需求。
