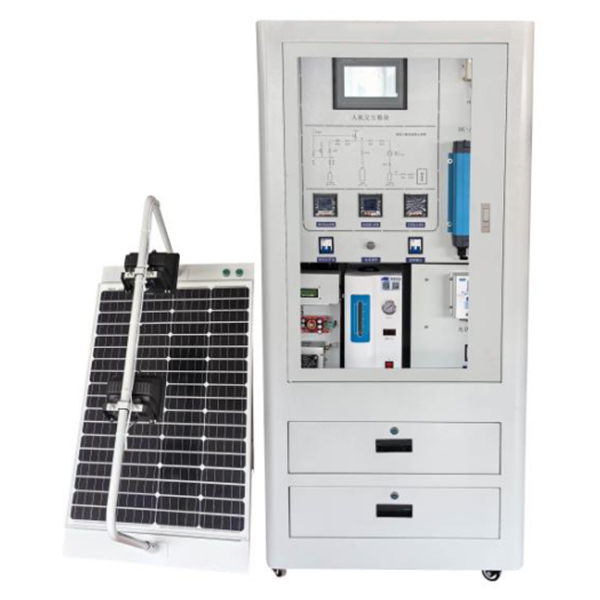

制储氢及氢氧燃料电池发电创新实训系统,氢氧电池创新储能实训平台
一、系统简介
制储氢及氢氧燃料电池发电创新实训系统是氢能产业链中的制氢、氢气储存、氢能管理利用这几个关键环节的有机组合和展现。制氢的能源采用清洁的光伏发电，这不仅解决了部分光伏发电就地消纳的问题，还使资源得到有效的利用。制氢装置由电解装置、电功率测量、产氢流量测量等几个部分组成，可监测产氢流量、电解装置输入的电功率等参数。储氢系统由奥氏体材料储氢罐、气体输送管路、控制阀等组成，该储氢系统可监测储氢压力、温度，并可智能化设定和控制储氢压力上下限。上述过程，光伏发电经过DC/DC变流，经直流母线储存于蓄电池组中（蓄电池仅做稳定调控功能），然后蓄电池经DC/AC逆变成交流电，给电解装置供电以产生氢气，氢气储存在储氢系统中，需要时供给氢氧燃料电池装置，产生电能，电池堆反应后的尾气进入尾气分析装置，可进行气体成分分析 。
本实训系统表面绘制了制储氢原理结构，各测试节点原理清晰直观，采用安全接插座，操作安全。本系统内置了模拟氢气泄露的仿真系统，可进一步模拟贴近真实的工业现场气体泄露情况。系统还内置了氢能管理软件，通过本系统还可以进一步对工业组态软件和可编程逻辑控制器在氢产业中的应用做进深入的学习和延伸。制氢、储氢、氢能利用过程的各项数据可通过上位机软件实时监测和记录。通过该系统所验证的方法原理、工艺标准可直接或稍加改动后移植到应用现场。大大提高氢气利用领域的安全性和数据可验证性。
二、参考参数
1）光伏组件：
输出功率：100W；
开路电压：23.5V；
工作电压：17.9V；
短路电流：6.78A；
工作电流：5.57A；
2）光伏控制装置：
额定系统电压：24V；
空载损耗：≤1.2W；
光伏最大输入电压：150V；
最大充电电流：30A；
转换效率：≤98%；
MPPT追踪效率：>99%；
�；すδ埽航臃幢；ぃ费贡；ぃ贡；ぃ浔；ぃ乇；ぃ搪繁；�，反充保护等；
光伏控制器性能特点：
1、小功率光伏控制器
控制器的主要开关器件；
运用脉冲宽度调制（PWM)控制技术；
具有单路、双路负载输出和多种工作模式；
具有多种�；すδ�；
系统工作状况、蓄电池的剩余电量等的变化；
具有温度补偿功能
2、中功率光伏控制器
负载电流大于15A的控制器为中功率控制器。
系统状态显示；
可编程设定负载的控制方式；
多种�；すδ�；
浮充电压的温度补偿功能；
具有快速充电功能；
普通充放电工作模式、光控开/关、光控开/时控关工作模式
3、大功率光伏控制器
大功率光伏控制器采用微电脑芯片控制系统，控制功能更强，可实现复杂过程控制。
光伏控制器主要技术参数：
系统电压、最大充电电流、太阳电池方阵输入路数、电路自身损耗、充满断开或过压关断电压（HVD) 、欠压断开或欠压关断电压（LVD)、蓄电池充电浮充电压、温度补偿、使用或工作环境温度范围、其他�；すδ�
控制器的额定负载电流：
即控制器输出到直流负载或逆变器的直流输出电流。该数据要满足负载或逆变器的输入要求。
3）稳压逆变系统：
电池类型：铅酸免维护；
电池容量：12V45AH；
电池连接方式：串联；
电池保护：末端接保险丝；
离网逆变器：
额定输出容量：1000VA；
额定输入电压：DC24V；
输入电压保护：DC34V；
输入电压恢复：DC33V；
输入欠压�；ぃ篋C21.6V；
输入欠压恢复：DC24V；
空载电流：≦0.5A；
额定输出电压：AC220V；
额定输出频率:50/60HZ±0.5HZ；
输出波形：纯正弦波；
形畸变率：≦4%；
动态响应：5%；
功率因素：≧0.8；
过载能力：120%/1分钟,150%/10秒钟；
逆变效率：90%；
绝缘强度：1500VAC,1分钟；
逆变器结构：工频隔离；
设备�；ぃ耗姹淦魇淙牍贡；�、蓄电池过放电�；�、蓄电池反接保护、输出过载保护、输出短路�；�、过热�；さ�；
工作温度：-25℃～60℃；
4）电解制氢系统
输入220V/50Hz，120W，
氢气发生器采用去离子水（即纯水）电解，流量可控；
氢气纯度：不低于99.99%；
输出流量：不低于300ml/min；
输出压力：≤0.4MPa；
最大功率达160W；
5）氢缓冲稳定系统
储氢罐：
采用奥氏体不锈钢材料，耐压不低于1.25MPa，使用寿命不低于10年，可缓冲、稳定氢气流量，；
配置精密压力表，精密压力传感器，modbusRTU/RS485或模拟量4-20mA输出；
独特的氢能管理系统，可实现自动监测管理氢气压力，氢气输出，氢气关断等，增强氢气使用的安全性和提高氢气使用的效率。
6）氢气泄露仿真系统：
系统耐压：不低于1MPa；
气体控制阀：最小开合时间50ms；
气体泄露仿真模型：可随机设定组合不低于9种；
包括点泄露，长泄露，过压泄露等
燃料电池堆
额定输出：100W，14V/7.2A；
单电池数：24片；
反应物质：氢气、空气；
供氢品质：干燥，纯度99.99%；
供氢压力：5.8-6.5psi；
供氢流量：满负荷运转时1.4L/min；
起动时间：<30S；
输出电压：DC13-23V；
增湿类型：自增湿；
冷却类型：空冷；
环境温度：5-35℃；
电堆工作温度：<65℃；
8）自动控制及监测系统
环境检测传感器：
温度检测范围：-40℃～85℃；
温度检测精度：±0.5℃；
压力监测范围：0-1MPA；
传感器供电：DC24V；
传感器通讯接口：隔离RS485或模拟量输出；
人机界面：
内置氢能管理软件现场端
触摸屏尺寸：7″；
屏幕类型：TFT液晶显示屏；
分辨率：800×480；
内存：128M；
串行接口：RS232/RS485；
供电电压：24±20%VDC；
自动控制系统：
主控�？椋�
AC220V/50HZ输入；
14数字量输入，10数量输出；
支持TCP/IP标准通信方式，可实现高速运算和复杂逻辑控制；
9）尾气分析系统：
温度检测范围：-40℃～85℃；
温度检测精度：±0.5℃；
湿度检测范围：0-99.9%RH；
湿度检测精度：±3%RH；
氢气浓度检测范围：0-40000PPM
传感器通讯接口：隔离RS485或模拟量输出；
10）上位机单元：
内置氢能管理软件上位机端
CPU：IntelCore i5；
内存：DDR3 8G；
硬盘：7200转/1TB；
显卡：Intel HD Graphic；
屏幕：22英寸高清显示器（1920*1080）。
11）柜体材质与尺寸
板材：热镀锌处理；
板材表面烤漆工艺；
钢板厚度：2mm；
柜体精心设计，结构美观新颖，方便操作和数据读取。
三、可完成课题项目
光伏发电氢储能系统的原理组成
燃料电池控制系统的组成和控制
电堆的IV极化特性曲线
电堆的功率特性曲线
环境改变对电堆性能的影响
电解制氢效率测量实验
电解制氢流量计量控制实验
氢储能系统参数测量和控制
电堆输出和尾气分析实验
基于PLC的模拟量输入和控制
人机界面和PLC的通讯控制
