机构创新设计组合搭接实训装置,机构创新设计实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下机构创新设计组合搭接实训装置,机构创新设计实训设备。这样能对用户选型有非常大的帮助。
一、机构创新设计组合搭接实训装置,机构创新设计实训设备概述
本装置采用铝合金型材结构，利用各种给定的机械零部件，学生可自主搭接各种典型平面机构和空间机构，培养其对机构的创新能力、综合设计能力、工程实践能力。适合各职业院�；道嘧ㄒ怠痘荡葱律杓啤�、《机械原理》、《机械设计》等课程开设综合性、创新性、设计性实训之用。
二、配置及技术性能

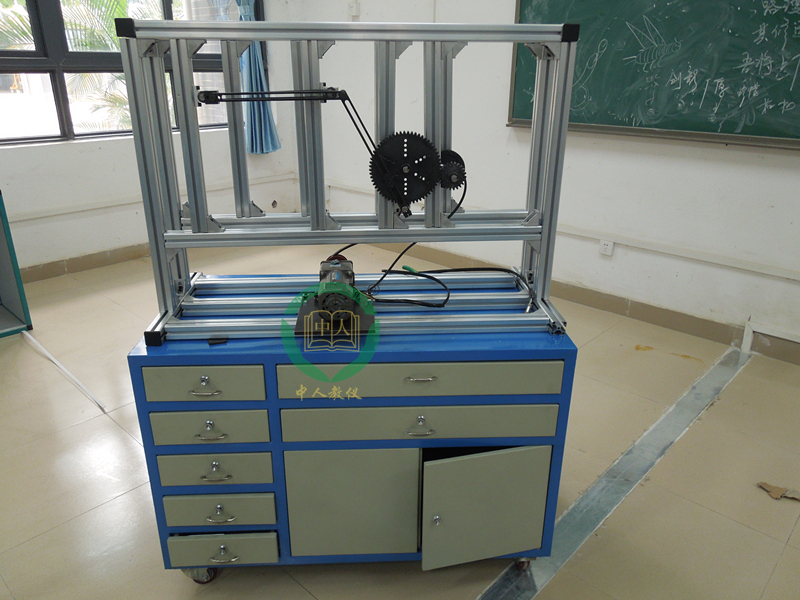

本装置由实训台架（铝合金型材结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
1.输入电源：单相三线～220V±10% 50Hz
2.外形尺寸：实训台架 1200mm×360mm×760mm，电源控制箱 250mm×165mm×155mm
3.交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
4.电源控制箱1台:配置交流减速电机调速器，给电机提供可调电源。调速电机转速以4位LED显示。 5.机械零部件1套:提供各种组成典型平面机构、空间机构所需的零部件。
6.配件1套：提供内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
7.零件存放柜1套:存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
随着我国经济的不断发展，职业教育成为了一种新型的教育方式，其主要的方式是通过自动扶梯模型，财会实验室设备，光机电一体化实训考核装置， 透明液压传动实训设备等教学设备来完成的。我国虽然在职业教育项目方面起步较晚，但经过不断的实践研究和对西方各国的借鉴，相信在不久的将来一定会构建专属于我国当下社会情况的教育模式，从而有效的培养学生适应社会的能力，提高学生的综合素养。
三、机构创新设计组合搭接实训装置,机构创新设计实训设备实训项目
1.平面机构组成原理的拼装设计实训
2.平面机构创新设计的接装设计实训
3.空间机构的搭接设计实训
4.典型平面机构搭接实训
|
四、实验内容： |
|
|
可搭接以下机构： (1)曲柄摇杆机构 (2)曲柄滑块机构 (3)双曲柄机构 (4)双摇杆机构 (5)曲柄摇块机构 (6)齿轮导杆机构 (7)六杆机构 (8)凸轮连杆机构 (9)齿轮曲柄机构 (10)外槽轮机构 (11)鄂式碎石机 (12)插床 (13)摆动导杆机构 |
(14)牛头刨床 (15)自动车床送料机构 (16)冲床送料机构 (17)变速传动 (18)分路传动 (19)获得较大传动比 (20)行程放大机构 (21)对心曲柄滑块机构 (22)偏置曲柄滑块机构 (23)齿轮齿条连杆组合机构 (24)齿轮连杆组合机构（一） (25)齿轮连杆组合机构（二） (26)齿轮连杆组合机构（三） (27)齿轮连杆组合机构（四） |
|
典型空间机构搭接实训 |
|
|
(1)蜗轮蜗杆传动 (2)45度螺旋齿轮传动 (3)单万向联轴器 |
(4)双万向节联轴器 (5)链轮传动 (6)螺旋-锥齿轮组合传动 |
|
除以上机构形式外，使用者可以任意设计拼机构 |
|
|
(7)锥齿轮-蜗轮蜗杆组合传动 (8)锥齿轮-万向节组合传动 (9)螺旋齿轮-蜗轮蜗杆组合传动 |
(10)螺旋齿轮-万向节组合传动 (11)螺旋-锥齿轮组合传动 (12)螺旋齿轮-槽轮机构-链传动机构 |
