透明液压传动实训设备中采用减压阀搭建减压回路是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下透明液压传动实训设备中采用减压阀搭建减压回路。这样能对用户选型有非常大的帮助。
透明液压传动实训设备是一种适合学校进行液压元件展示，液压元件回路搭建、液压教学的教学设备，可以搭建十八种基本液压回路，采用低噪音的静音泵提供液压压力，并且可以搭载各种品牌的PLC进行控制。
减压阀结构上参考了国产J-10B型低压直动减压阀，其阀体、阀盖、锁紧螺母、调节螺母、螺塞等采用了进口透明有机玻璃材料精制而成，阀芯、调节杆采用了45#中碳钢材料。并配合弹簧，油接头，密封圈等标准件装配而成，通过它可明确地观察到阀芯、弹簧、油孔等结构及其运行过程，具有形象逼真，性能可靠等优点。它既可作为教学模型，也可作为液压实验元件进行实验演示。

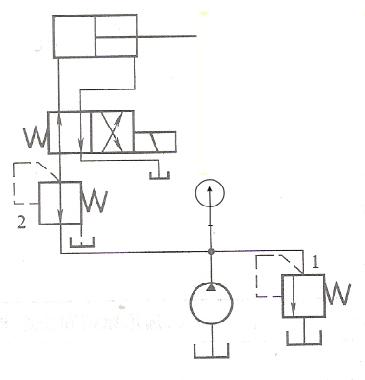

在定量泵液压系统中，溢流阀按主系统的工作压力进行调定，但控制系统需要的工作压力较低，润滑油路的工作压力更低，这时可以采用减压回路。
减压阀的出口压力可以在比溢流阀所调定的压力小的范围内调节。当系统压力有波动或负载有变化时，减压阀出口压力可以稳定不变。
减压阀，溢流阀，压力表
实验完毕，应先拆除位置较高的元件，以便油流回油箱，并应倒出元件内的液压油，塞上橡皮塞，清洁外表，放回原处。
主要由电源部分，油路�；さピ�，实验台保护单元，继电器控制单元
电气控制器件介绍
电源部分：输入电压：AC220V、50HZ
输出电压：DC24V、AC24V
1、功能介绍
由于本实验台演示的各个油路，具有回路压力范围大，流量要求不一致等特点，因此，为了更好的满足实验演示要求。油泵拖动电机采用了小型直流并激励电动机及直流电机调速器。
2、直流电机技术参数：
电机型号：YET-80102 额定电流：2A
额定功率：400W 额定电压：AC220V
调速范围：0～1500rm
3、直流电机调整器技术参数：
输入电压：AC220V
输出电压：DC 0～220V
4、启动油泵电机时，应先将电机调速器的调速旋钮逆时针到最慢位置，然后启动按钮，再时调速器旋到所需要的转速或油路工作压力。
5、严格禁止在齿轮泵，吸油管及油箱内无液压油的状态下，启动油泵电机及高速运转。
6、启动油泵电机时，应先检查实验油路是否有错接，是否有漏油现象。
