通过家电维修综合实训考核装置学家电维修技能

电器的修理技术对一个电子专业学生来说是必须掌握的，更应该熟练地运用、掌握它。修理技术并不神秘，关键在于实践，通过实践总结，积累出有规律的经验来。修理人员不但要具有一定的电子理论知识，同时也要有一定的维修技术，只有这样，在工作中才能做到得心一、理论知识的掌握和书本经验应手。

一、理论知识的掌握和书本经验

首先是让学生从课本学习开始，从最基本的电路原理和元器件的认识，这个过程主要是从课堂教学开始，要让学生掌握最关键、最实用的原理、定律。

其次就是要学习课外书籍资料的检修方法。

二、让学生多动手实践，巩固理论知识，从而总结实践经验

可先让学生修理简单的机器小故障、解决机器小问题，然后再通过家电维修综合实训考核装置进行家电维修的学习。

一、概述

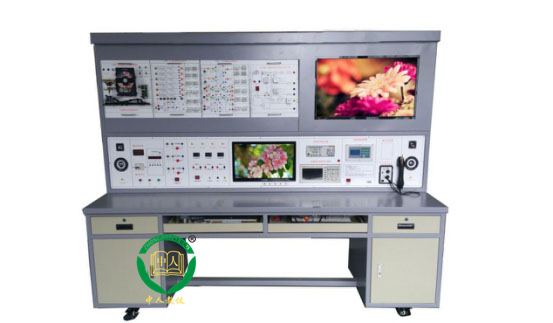

家电维修综合实验台，是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

本实验平台应用领域：国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、

电子教学实验实训室建设、家电维修一体化教学实施、家用电器类维修实操，以及中级、高级工的技能鉴定考核。

二、主要功能：

装置可完成：液晶电视/高清EVD机/变频空调/智能冰箱/智能热水器/电磁炉/智能电饭锅/5.1功放家庭影院/全自动洗衣机/微波炉的整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演试、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核系统竞赛等直观项目教学实验实训项目。

三、技术性能

1. 输入电源：单相三线制 AC220V ± 10% 50HZ

2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）

3. 整机容量：＜ 500VA

4. 安全�；ぃ憾鞯缌鳌� 30mA 、动作时间≤ 0.1s

5. 外形尺寸：180cm ×70cm × 180cm

四、实验台主要配置：主体�？椋阂勒兆ㄒ到萄笛槭笛悼己诵枨笊杓颇？槿缦拢�

1、液晶电视教学系统实训主体�？楣蚁�

2、变频空调系统教学实训主体�？楣蚁�

3、智能冰箱控制系统实训主体�？楣蚁�

4、家用热水器控制系统实训主体模块挂箱

5、电磁炉控制系统实训主体�？楣蚁�

6、电饭煲控制系统实训主体�？楣蚁�

7、微波炉控制系统实训主体�？楣蚁�

8、洗碗机控制系统实训主体�？楣蚁�

9、5.1功放系统控制效果实训主体模块挂箱

10、全自动洗衣机控制系统实训主体�？楣蚁�

�？橐�、液晶电视教学系统实训主体模块

1、液晶电视实训主板：采用最新主流MST方案设计的液晶电视实训主板（教学专用版），固定于主体�？橹�，快速分离拆卸设计，方便独立教学及损坏独立更换；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现各种实验测量、波形测量、故障演试、供电指示、启动指示、操作控制、工厂调试、检修实训等教学实训项目课程。

2、供电部分：液晶电视电源板安装于主体�？椴嗝妫怀鲋饕缪共馐缘�；快速拆卸设计，方便独立教学项目实训；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。

3、背光部分：背光板固定于液晶屏面板背面，快速分离拆卸设计，方便独立教学及项目实训；配套教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。

4、工作指示：直观指示设计，供电电源指示、系统运行指示、主板运行指示、主电源启动控制指示、去屏信号供给指示、液晶屏供电控制指示、背光启动控制指示。在系统运行过程中，对应指示灯亮灯顺序直观呈现出整机系统启动过程；

5．电压监测：直观显示整机各组供电5VS、24V、12V、5V的电压/电流显示、能够直观监测待机供电及控制变化，可以直观实现实验测量、工作显示、启动显示、检修实训等教学实训项目课程。

6、操作控制：功能按键开关和遥控接收控制整机系统运作，配套多功能遥控器实现各项实验实训项目教学。

7、主板程序：依照教学应用需求开发系统软件程序，满足各种教学实验实训需求的故障演试、排查测试、工厂调试，展现软件程序引起的故障现象与解决办法。

8、视频软件：液晶显示器工作原理、液晶显示屏工作原理、液晶电视机工作原理、液晶电视机主板电路图纸与电路结构分析、液晶电视机主板启动流程与信号流程、液晶电视机主板工作电压及波形测量、液晶电视机主板故障分析与检修实操、液晶电视机电源板工作原理与结构框图、液晶电视机电源板故障分析与检修实操、液晶电视机背光结构与工作原理、液晶电视机背光板工作原理与结构框图、液晶电视机背光板�；さ缏芳芭挪榧记伞⒁壕У缡踊彻獍骞收戏治鲇爰煨奘挡�、点屏技术与液晶显示屏检测原理、点屏技术配板销售实操、液晶电视机主板工厂调试实操、液晶电视机整机检修实操、液晶电视机检修报价技巧实操、液晶电视机售后服务运营实操、液晶显示屏点屏技术实训与技能竞赛、液晶电视机整机故障检修实训与技能竞赛.

�？槎�、变频空调系统教学实训主体�？�

1.了解变频空调控制部分结构及原理
2.了解变频空调各�？樵谡隹刂撇糠种械淖饔�
3.掌握变频空调电气控制线路原理
4.变频空调电器元件的测量及系统运行原理
5.变频空调的故障与分析
（1）红外接收管坏
（2）室内环境温度传感器开路
（3）室内盘管温度传感器开路
（4）室内风机转速传感器开路
（5）步进电机坏
（6）室内风机坏
（7）变压器T1坏，无输出
（8）室内机7805坏，无输出
（9）继电器RY1线圈开路
（10）U1芯片坏
（11）蜂鸣器坏
（12）室外风机坏
（13）四通阀线圈坏
（14）室外环境温度传感器坏
（15）室外盘管温度传感器坏
（16）整流桥坏
（17）变压器T2坏，无+15V输出
（18）变压器T2坏，无+12V输出
（19）室外机7805坏，无输出
（20）控制风机继电器RY03坏
（21）室内机室外机通讯故障

�？槿⒅悄鼙淇刂葡低呈笛抵魈迥？�

1、智能电冰箱电气线路器件的认识和测量
2、电冰箱电气控制线路接线及系统运行
3、间冷式电冰箱维修实训及故障分析
（1）门灯开路故障
（2）冰箱冷冻室温度传感器开路

（3）冰箱化霜温度传感器开路

（4）风扇电机开路
（5）门开关开路
（6）补偿开关开路
（7）补偿电热丝开路
（8）化霜电热管开路
（9）压缩机启动器开路
（10）压缩机热�；て骺�

�？樗摹⒓矣萌人骺刂葡低呈笛抵魈迥？�

1、配置电热器内部电路控制系统原理图

2、故障模拟检测点

3、内置设故排故系统（可由电脑随机设置故障点）

4、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件，采用插拔式更换元件。（1）主板 +12V 电源丢失故障

（2）红外接收头损坏故障

（3）指示灯亮不加热故障现象与维修

（4）电热水器加热温度低于设定温度故障现象与维修

（5）电热水器温度传感器故障

（6）手动控制按键损坏

（7）漏电开关故障

（8）电加热故障

�？槲濉⒌绱怕刂葡低呈笛抵魈迥？�

1.电磁炉常用元器件，控制芯片，显示器件的认识与检测
2.电磁炉控制电路原理的认识
3.电磁炉温度传导的工作原理
4.电磁炉检锅系统故障与排除
5.电磁炉操作显示正常，不加热的故障与排除
6.电磁炉功率驱动管损坏的故障与排除
7.电磁炉散热器风机损坏的故障与排除

�？榱�、电饭煲控制系统实训主体模块
1.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
2.微电脑控制电饭锅结构的认识及拆装
3.微电脑控制电饭锅能量转化，温度传导的工作原理
4.微电脑控制电饭锅加热，保温相互转换及工作原理
5.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
6.微电脑控制电饭锅的常见故障及维修
7.微电脑控制电饭锅控制电路常见故障的检测及维修微波炉�？�

�？槠摺⑽⒉刂葡低呈笛抵魈迥？�
1.微波炉主要元器件，控制芯片，显示器件的认识与检测
2.微波炉加热的原理分析
3.微波炉微波产生电路的常见故障及检测维修
4.微波炉控制电路及定时电路常见故障与检测维修
5.微波炉电压转换电路的常见故障及检测维修
6.微波炉�；ぷ爸玫募觳庥胛�
7.微波炉常见故障的检测及维修

�？榘�、洗碗机控制系统实训主体�？�

1.洗碗机主要元器件，控制芯片，显示器件的认识与检测
3.洗碗机工作原理分析
4.洗碗机水位开关故障及检测维修
5.门开关损坏故障与检测维修
6.碗不干故障及检测维修
7.洗碗机程序损坏的检测与维修
8.洗碗机水泵不运行故障的检测及维修

�？榫�、5.1功放系统控制效果实训主体模块

1.功放系统主要元器件，控制芯片，扬声器认识与检测
2.功放系统工作原理与安装调试操作
3.功放系统故障及检测维修
4.左右主声道故障与检测维修
5.功放电源故障及检测维修
6.环绕声损坏的检测与维修
7.中置故障的检测及维修

�？槭�、洗衣机控制系统实训主体�？�

1. 全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2. 全自动洗衣机电路控制原理的认识
3. 进水、排水常见故障的检测和排除
4. 洗涤、脱水常见故障的检测和排除
5. 全自动洗衣机程控器的检测
6. 电机及电机控制故障的检测和排除
7. 集成控制电路检测和故障分析排除

五、彩色信号发生器：

1、输出信号频率范围：第 12 频道 2、电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择3、输出信号：有视频、伴音（中频 6.5M ）、射频输出接口） 4 、信号制式： PAL-D/K

六、智能实训考核系统

(1) 计算机可以监控 1-126 台家用电器智能考核台

(2) 具有发卷功能

(3) 具有收卷功能
