PLC可编程控制实训装置如何适用于《电气控制与plc技术》是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下PLC可编程控制实训装置如何适用于《电气控制与plc技术》。这样能对用户选型有非常大的帮助。
高等职业教育肩负着培养面向生产、建设、服务和管理第一线需要的高技能人才的使命,在人才培养模式中需要突出实践能力的培养,而《电气控制与plc技术》理论与实践关联性较紧密,通过教学不仅要使学生具有必备的理论知识,而且还要提高他们的实践能力与创造能力,用传统的教学方法已不能很好的解决这一问题。
合理选择教材
根据高等职业教育“淡化理论,够用为度,培养技能,重在应用”的原则,而且在充分考虑到电气控制技术的实际应用和发展情况的基础上,按照高职高专的教育特色,突出应用型知识的学习和能力的培养,力求使基础理论与工程实际紧密联系。在选择教材时我们以实际应用和便于教学为目标,与当前流行的先进技术产品相结合,选用了清华大学出版社王兆明主编的《电气控制与plc技术》。
合理选择教学模型

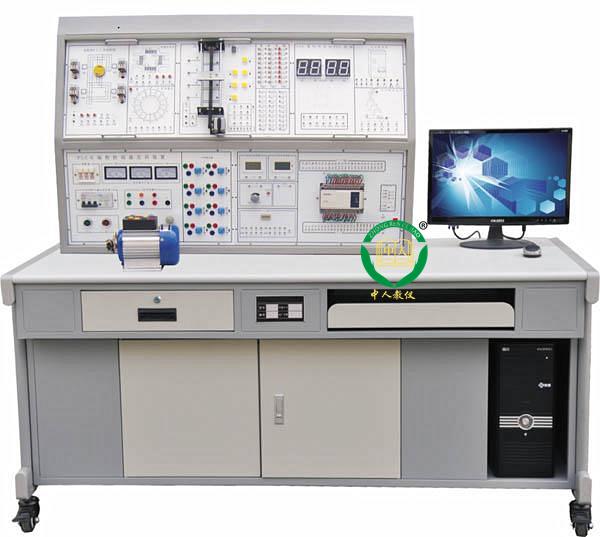

PLC可编程控制实训装置(PLC+电气控制)集可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训�？�、实训实物、电气实训网孔板、电气元器件�？榈扔谝惶�。在本装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的日本三菱FX系列（FX1N -40MR内置数字量输入24路数字量 输出16路）可编程控制器，配套SC-09通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。
可完成PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等），典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等），PLC仿真实训，数码显示控制（实物），抢答器控制（优先级、数值运算，具有声效功能），天塔之光控制（闪烁、发射、流水型），音乐喷泉控制（具有声效功能），十字路口交通灯控制，水塔水位控制（自动/手动，自诊断），自动送料装车系统控制，四节传送带控制，装配流水线控制，多种液体混合装置控制，自控成型机控制，自控轧钢机控制，邮件分拣机控制，自动售货机控制，机械手控制，四层电梯控制（实物），加工中心控制（实物），直线运动位置检测、定位控制（实物），步进电机运动控制（实物）等实训项目。
主要的技术性能及配置功能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保护：具有漏电压、漏电流、过载�；ぷ爸�
7、实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，�？樵谑笛灯辽峡扇我庖莆�。
8、实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板。
9、网孔板：结构巧妙，实训时电气元件不需螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷。
10、控制柜：
（1）交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；ぃ刂破恋墓┑缬稍砍卓睾推敉？乜刂�，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有保险丝�；ぁ�
（2）定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
（3）直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
（4）主机实训组件
配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入16路数字量输出）、RS-422通信口、SC-09通信编程电缆
11.三相鼠笼异步电机，交流380V/△ 1台
12.PLC仿真实训软件主要功能和特点
（1）通过FLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
