自动扶梯梯级拆装实训装置,自动扶梯拆装实训室设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下自动扶梯梯级拆装实训装置,自动扶梯拆装实训室设备。这样能对用户选型有非常大的帮助。
一、产品概述

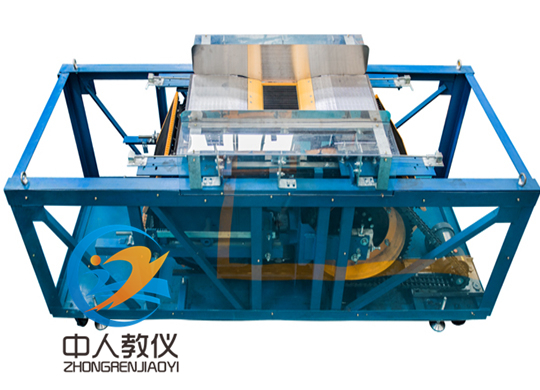

本装置是根据自动扶梯维保要求，结合当前扶梯市场的实际情况，而开发的一种适合技能鉴定考核用的自动扶梯梯级拆装实训装置。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。本装置由金属框架、驱动装置、梯级传动装置、扶梯梯级等组成。受训学员可以根据自动扶梯维修规范要求，借助该装置对自动扶梯进行维修与保养实训操作。
二、产品特点
整体外观简洁明了，占地空间��；
方便学员对自动扶梯内部结构的认识及操作；
方便指导老师对于学员的操作指导及安全监管；
采用真实机构器件，使学生学到的与实际应用的一致。
三、技术参数
外形尺寸：3000×1110×1250mm（长×宽×高）；
工作环境：海拔＜1000m；温度-5℃～+60℃；
湿度25%RH～85%RH无水珠凝结；
环境空气中不应含有腐蚀性和易燃性气体；
工作电源： AC220V/380V ；
额定频率：50/60Hz；
额定电流：3.5A/2.0A；
额定功率：750W；
额定转速：1400/1700 r/min；
梯级宽度：600 mm；
减速机减速比：150：1；
整机功耗：≤0.5KW；
整机重量：≤1000KG；
四、实训项目
1、梯级的拆装操作；
2、梳齿板的调整；
3、梳齿前沿板的调整；
4、梯级链张紧的调整；
5、双排曳引链的调整。
五、配置清单
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
钢结构框架 |
材料：Q235标准型钢；表面喷漆处理 |
1 |
套 |
|
|
2 |
减速机 |
电机功率：750W；减速机减速比：150：1；工作电压：AC220V/380V；额定电流：3.5A/2.0A；额定转速：1400/1700 r/min； |
1 |
套 |
减速机接线方法有AC220V/380V两种接线方法。 |
|
3 |
驱动链 |
节距：31.75mm； |
2 |
条 |
|
|
4 |
梯级 |
材料：不锈钢；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； |
1 |
套 |
|
|
5 |
梯级传动链 |
节距：133.33mm；梯级距：400mm；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； |
2 |
条 |
|
|
6 |
张紧装置 |
梯级链轮齿数：16；单位节距分度圆直径：5.1258； |
1 |
套 |
含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
|
7 |
控制柜 |
中人定制 |
1 |
套 |
接触器：施耐德； |
|
8 |
移动检修开关 |
|
1 |
个 |
|
|
9 |
移动行灯 |
DC220V |
1 |
个 |
|
|
10 |
实训工具 |
|
1 |
套 |
详见配套工具清单 |
|
11 |
资料 |
相关说明书 |
1 |
套 |
|
