教学电梯实训设备,电梯钳形电流表电器操作台是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下教学电梯实训设备,电梯钳形电流表电器操作台。这样能对用户选型有非常大的帮助。
一、产品概述
本操作台根据钳形电流表规范操作规程的要求进行设计，可对学生进行正确使用和操作钳形电源表的技能训练，通过本实训台的训练可以让学生学会单相变压器电路线路装接，快速了解变压器的工作原理和钳形电流表工作原理，并掌握钳形电流表在电气检修中的使用方法及使用过程中的注意事项。本设备非常适合高职、高专、中等职业院�？璧牡绻�、电气自动化、电梯相关专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、设备结构组成（特点）

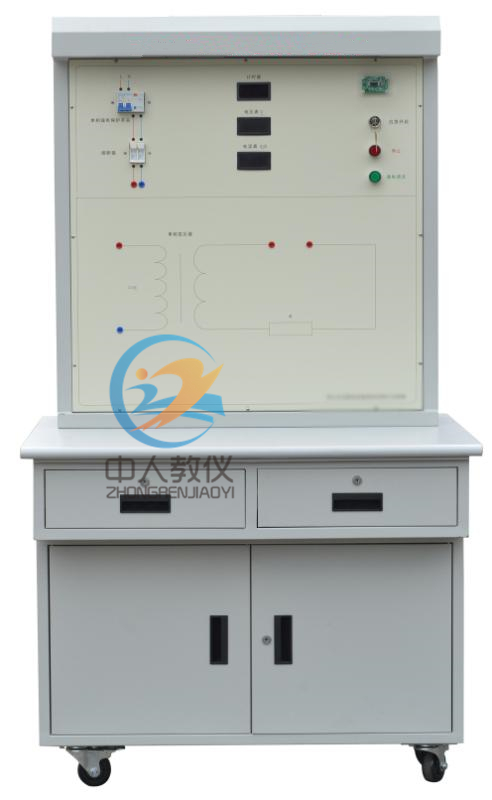

钳形电流表电器操作台由实训桌和实训台两部份组成。
（一）实训桌
1.实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
2.实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
（二）实训台
1.实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单相变压器、交流接触器、数字钳形电流表、照明日光灯、各种按钮和安全接线柱等组成。
2.本实训台把钳形电流表测试操作对像部件经过安全的处理装设到本实训台上，采用插拔式安全接线方式，学生可根据变压器的工作原理无限次的装接变压器连线实训，用钳形电流表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
3.本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效�；ぱ松砗蜕璞赴踩�。
三、技术性能
（一）电源
1、输入电源电压
1.1系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
1.2开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
1.3开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤0.5KVA
4、整机重量：≤100kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
6.1操作柜整体尺寸：1000mm*750mm*1850mm
6.2实训桌尺寸：1000mm*750mm*800mm
6.3实训台尺寸：890mm*330mm*850mm
7、安全�；ぃ喊踩瞎冶曜�
7.1具有漏电自动�；すδ�
7.2具有短路�；すδ�
7.3过载保护功能
四、实训项目
3.1单相变压器电路线路装接实训；
3.2用钳形电流表直接测量线路电流考核实训；
3.3用钳形电流表的测线路电压、电阻实训。
5.设备主要配置
|
序号 |
品 名 |
数量 |
单位 |
|
1. |
1 |
只 |
|
|
2. |
熔断器 |
1 |
只 |
|
3. |
变压器 |
1 |
|
|
4. |
数显电压表 |
1 |
只 |
|
5. |
数显电流表 |
1 |
只 |
|
6. |
IC读写�？� |
1 |
套 |
|
7. |
继电器控制板 |
1 |
块 |
|
8. |
开关电源 |
1 |
只 |
|
9. |
数显计时器 |
1 |
个 |
|
10. |
带锁开关 |
1 |
个 |
