一、产品概述

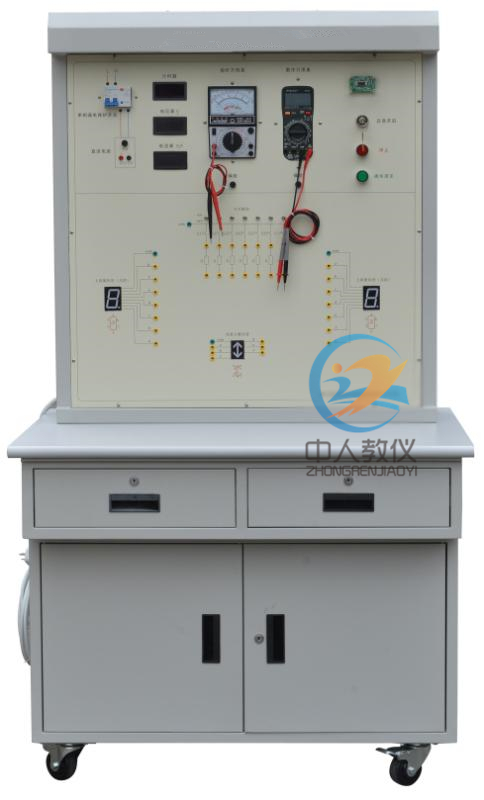

本操作柜装设有电梯层楼显示电路所需要的七段显码管、运行方向指示数码管、电阻器和实验用的钮子开关等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建电梯层楼显示工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验显示电路参数加以验证实训，通过本实训台的训练可以让学生学会电梯显示电路设计装接技能，快速了解电梯层楼显示电线的工作原理，学会运用两种万用表正确测量数码管电路参数。本设备非常适合高职、高专、中等职业院�？璧牡绻さ缱�、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、技术参数
1、电源
输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤0.5KVA
4、整机重量：≤50kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*1650mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*850mm
7、安全保护：安全符合国家标准
具有漏电自动�；すδ�
具有短路�；すδ�
三、设备结构特点
电梯楼层显示器操作实训装置由实训桌和实训台两部份组成。
（一）实训桌
实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
（二）实训台
实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电�；た�、熔断器、开关电源、数显计时器、智能刷卡启动电路板、七段数码管（共阴）、七段数码管（共阳）、方向数码管、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、钮子开关、电阻器和安全接线柱等组成。
本实训台本把电梯层楼显示电路所需要的七段显码管、运行方向指示数码管、电阻器和实验用的钮子开关等器件并采用安全接线柱引出端子，同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上，学生可通过安全连接线直接接插设计构建电梯层楼显示工作原理电路，并利用指针万用表和数字万用表两种常用仪表来测验显示电路参数加以验证实训，通过本实训台的训练可以让学生学会电梯显示电路设计装接技能，快速了解电梯层楼显示电线的工作原理，学会运用两种万用表正确测量数码管电路参数。各器件采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、实训项目
1、共阴七段数码管电路设计与线路装接实训；
2、共阳七段数码管电路设计与线路装接实训；
3、方向数码管电路设计与线路装接实训；
4、数码管电路参数测量实训。
五、设备主要配置
|
序号 |
品 名 |
数量 |
单位 |
|
1 |
单相漏开 |
1 |
只 |
|
2 |
数字万用表 |
1 |
个 |
|
3 |
指针万用表 |
1 |
个 |
|
4 |
直流电压表 |
1 |
只 |
|
5 |
直流电流表 |
1 |
只 |
|
6 |
IC读写模块 |
1 |
套 |
|
7 |
继电器控制板 |
1 |
块 |
|
8 |
开关电源 |
1 |
只 |
|
9 |
数显计时器 |
1 |
个 |
|
10 |
带锁开关 |
1 |
个 |
|
11 |
钮子开关 |
7 |
只 |
|
12 |
共阴数码管 |
1 |
只 |
|
13 |
共阳数码管 |
1 |
只 |
|
14 |
双箭头数码管 |
1 |
只 |
